Toyota Tundra. Разборка и сборка задней двери

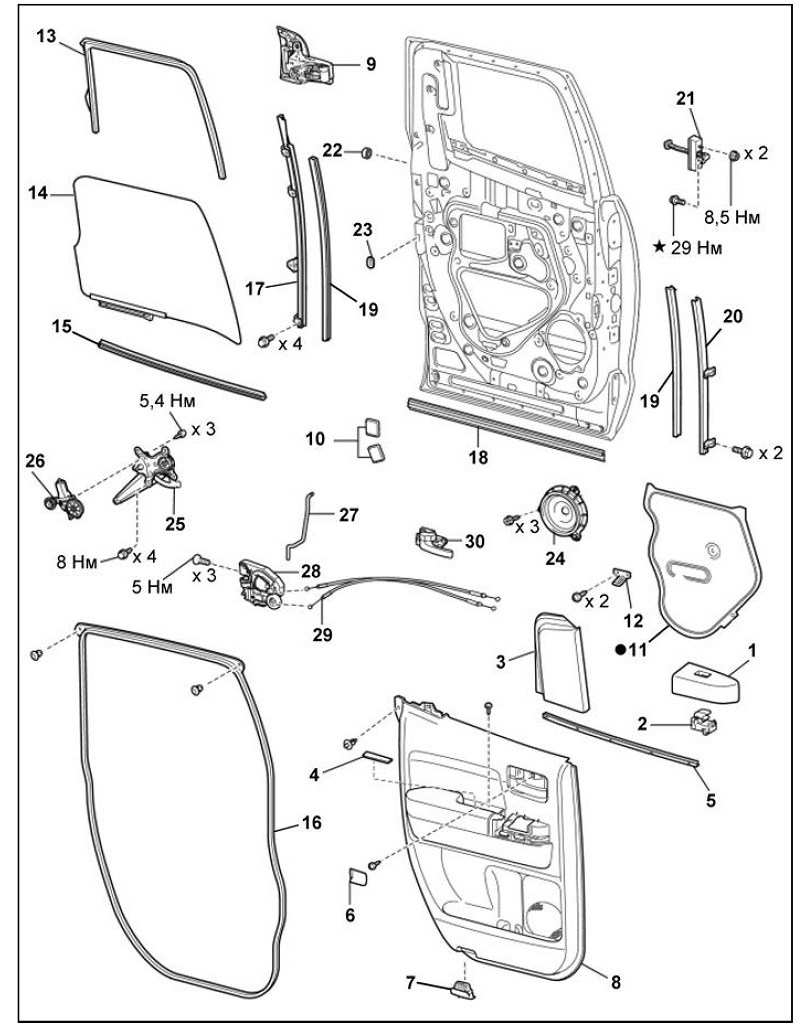

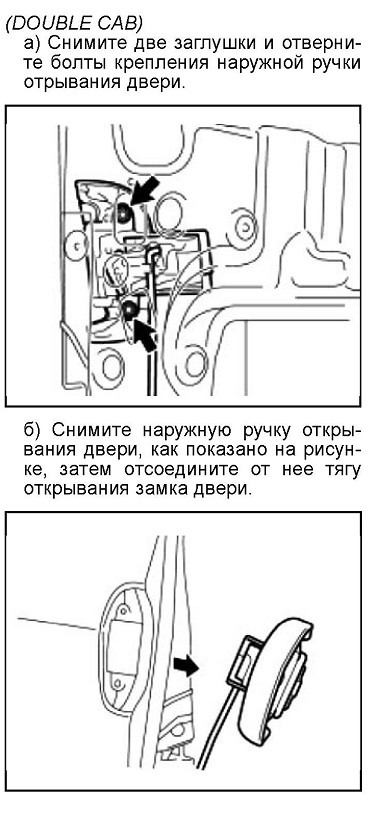

Задняя дверь (DOUBLE CAB). 1 - отделка подлокотника двери, 2 - выключатель стеклоподъемника двери, 3 - отделка проема стекла двери, 4 - крышка подлокотника двери, 5 - внутренний уплотнитель стекла двери, 6 - крышка внутренней ручки открывания двери, 7 - лампа подсветки двери, 8 - отделочная панель дери, 9 - наружная ручка открывания двери, 10 - заглушка, 11 - крышка сервисного отверстия двери, 12 - кронштейн отделочной панели двери, 13 - верхняя направляющая стекла двери, 14 - стекло двери, 15 - наружный уплотнитель стекла двери, 16 - уплотнитель двери, 17 - задний кронштейн направляющей стекла двери, 18 - дополнительный уплотнитель двери, 19 - нижняя направляющая стекла двери, 20 - передний кронштейн направляющей стекла двери, 21 - ограничитель хода двери, 22 - заглушка, 23 - отделка рычага дополнительной блокировки двери, 24 - динамик двери, 25 - механизм стеклоподъемника двери, 26 - электродвигатель стеклоподъемника двери, 27 - тяга открывания замка двери, 28 - замок двери, 29 - тросы привода замка двери, 30 - внутренняя ручка открывания двери.

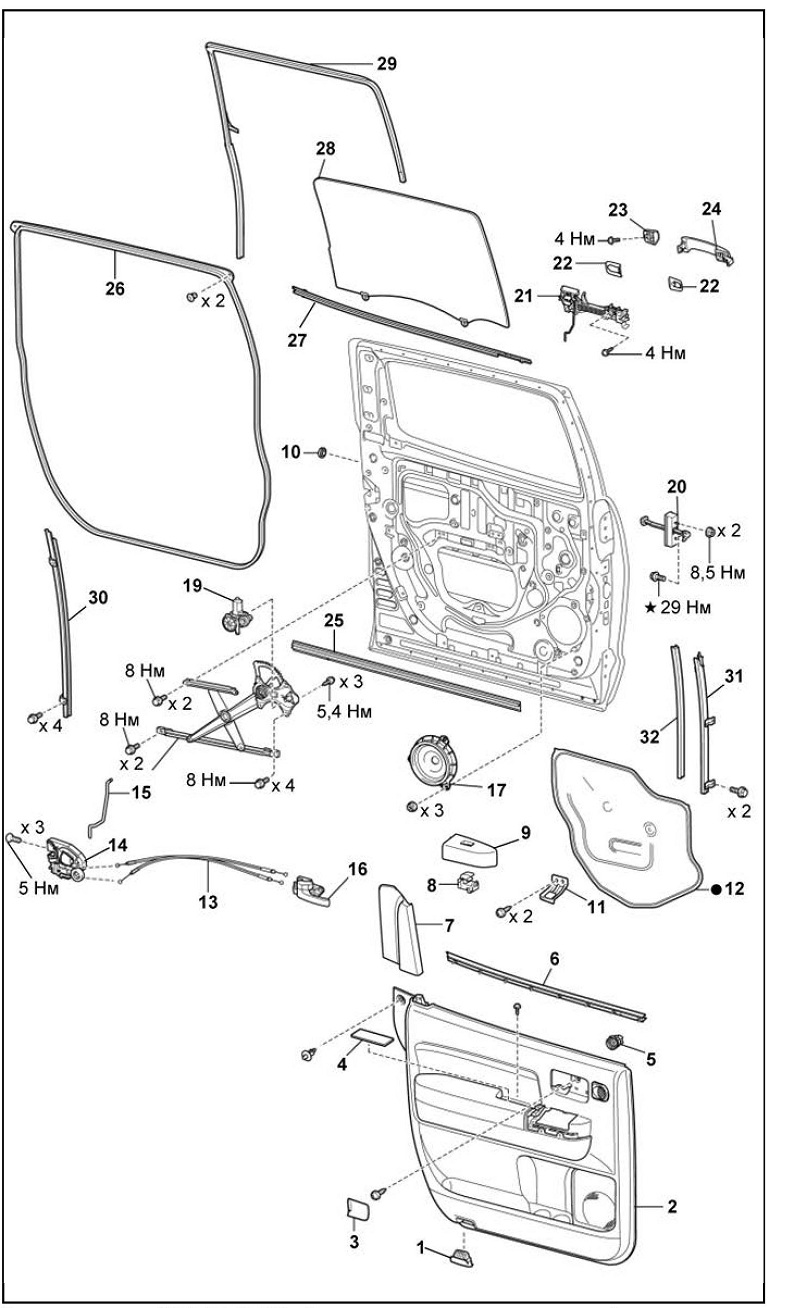

Задняя дверь (CREW MAX). 1 - лампа подсветки двери, 2 - отделочная панель двери, 3 - крышка внутренней ручки открывания двери, 4 - крышка подлокотника двери, 5 - дополнительный динамик (модификации), 6 - внутренний уплотнитель стекла двери, 7 - отделка проема стекла двери, 8 - выключатель стеклоподъемника двери, 9 - отделка подлокотника двери, 10 - заглушка, 11 - кронштейн отделочной панели двери, 12 - крышка сервисного отверстия двери, 13 - тросы привода замка двери, 14 - замок двери, 15 - тяга открывания замка двери, 16 - внутренняя ручка открывания двери, 17 - динамик двери, 18 - механизм стеклоподъемника двери, 19 - электродвигатель стеклоподъемника двери, 20 - ограничитель хода двери, 21 - кронштейн наружной ручки открывания двери, 22 - прокладка, 23 - крышка наружной ручки открывания двери, 24 - наружная ручка открывания двери, 25 - дополнительный уплотнитель двери, 26 - уплотнитель двери, 27 - наружный уплотнитель стекла двери, 28 - стекло двери, 29 - направляющая №1 стекла двери, 30 - задний кронштейн направляющей стекла двери, 31 - передний кронштейн направляющей стекла двери, 32 - направляющая №2 стекла двери.

Примечание:

- При разборке и сборке руководствуйтесь соответствующим сборочным рисунком "Задняя дверь".

- Ниже приведены основные моменты разборки двери.

1. Снятие отделочной панели двери,

 а) Используя съемник молдингов, освободите защелки и снимите крышку внутренней ручки открывания двери.


б) Освободите защелку и снимите лампу подсветки двери, как показано на рисунке. Отсоедините разъем.

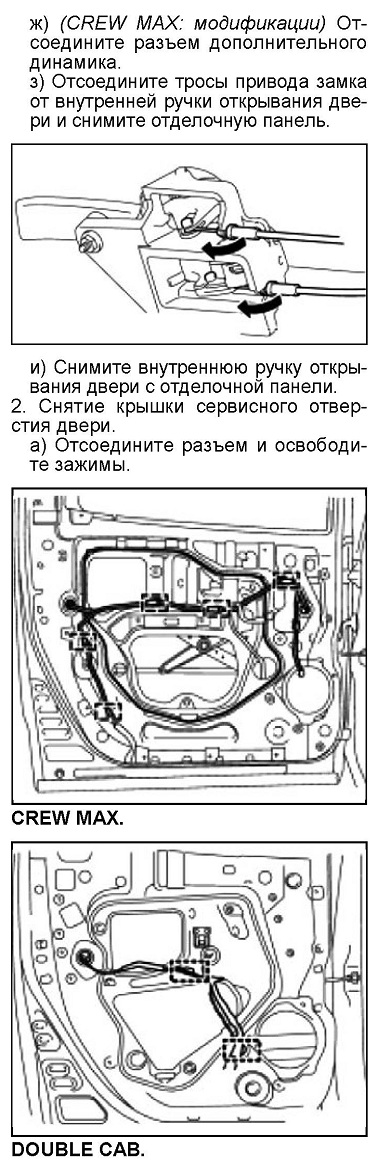

в) Отсоедините фиксаторы и снимите отделку подлокотника двери. Отсоедините разъем.

б) Снимите крышку сервисного отверстия двери. *

Примечание:

- Удалите остатки клейкой ленты с двери.

- Перед установкой крышки сервисного ' отверстия проденьте внутренние тяги дверного замка и жгут проводов через сервисное отверстие.

3. Снятие стекла двери.

а) Снимите направляющую стекла двери.

б) Отверните болты и снимите задний кронштейн направляющей стекла двери,

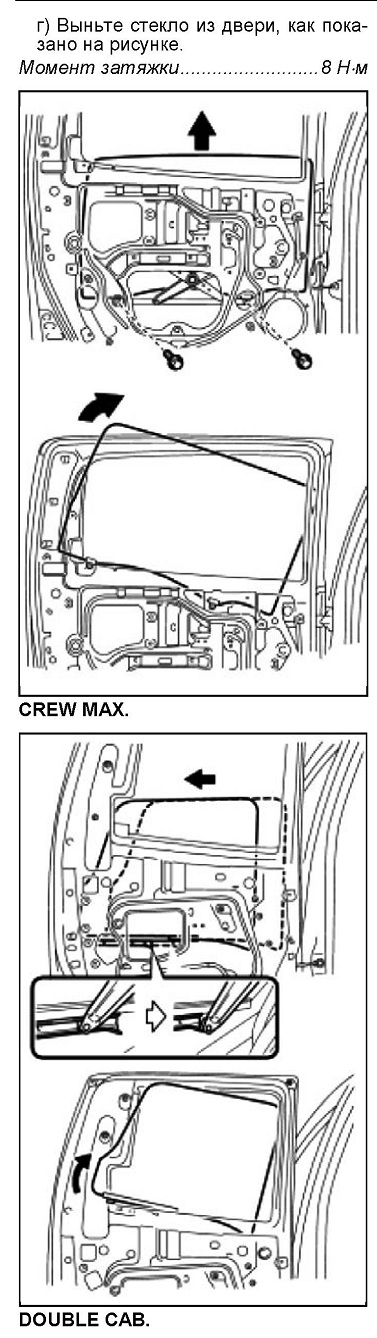

в) (CREW МАХ) Опустите стекло так, чтобы в сервисном отверстии двери было видно болты крепления стекла к держателям механизма стеклоподъемника, затем отверните болты.

4. Снятие стеклоподъемника двери.

а) Отсоедините разъем электродвигателя стеклоподъемника двери.

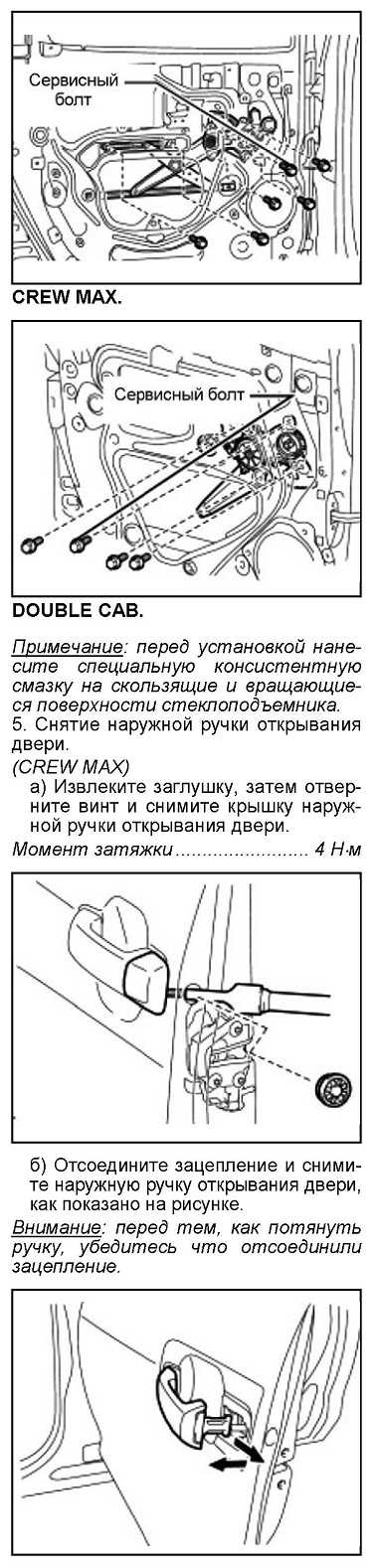

б) Ослабьте затяжку сервисного болта, отверните болты и снимите стеклоподъемник через сервисное отверстие.

Примечание: будьте осторожны, придерживайте механизм рукой, иначе он может упасть и деформироваться. Момент затяжки..........................8 Н-м
