Lexus LX-570. Разборка и сборка задней боковой двери - часть 1

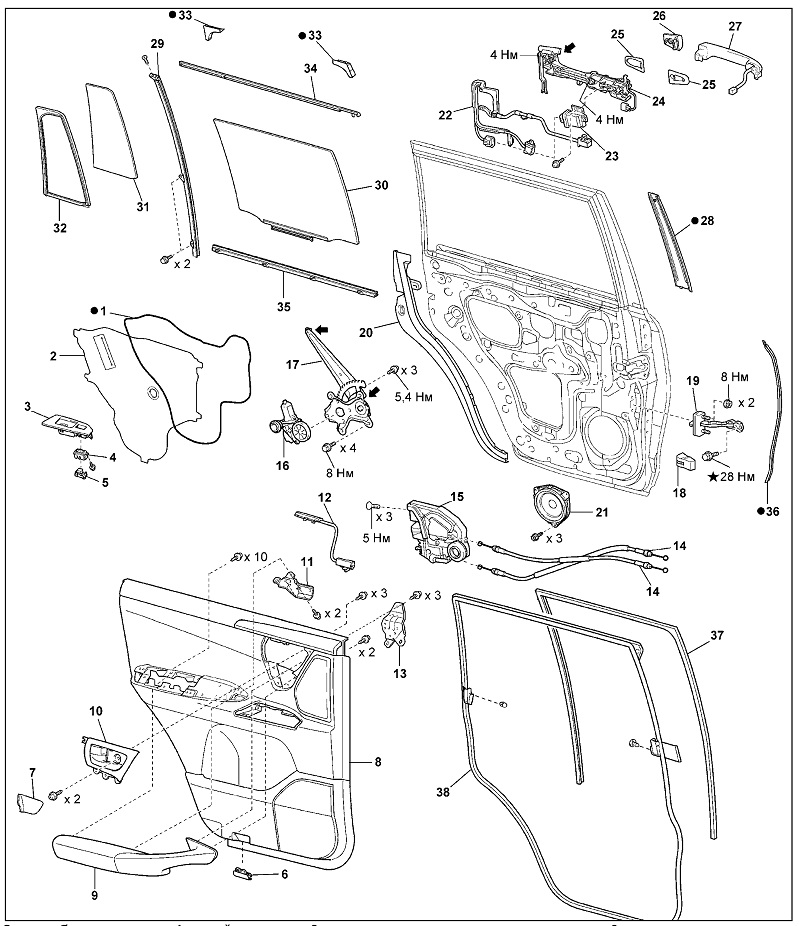

Задняя боковая дверь. 1 - клейкая лента, 2 - крышка сервисного отверстия двери, 3 - отделка подлокотника двери, 4 - отделка выключателя стеклоподъемника двери, 5 - выключатель стеклоподъемника двери, 6 - лампа подсветки проема двери, 7 - крышка внутренней ручки открывания двери, 8 - отделочная панель двери, 9 - подлокотник двери, 10 - внутренняя ручка открывания двери, 11 - кронштейн №1 отделочной панели двери, 12 - лампа подсветки двери, 13 - кронштейн №2 отделочной панели, 14 - тросы привода замка двери, 15 - замок двери в сборе, 16 - электродвигатель стеклоподъемника двери, 17 - механизм стеклоподъемника двери, 18 - крышка ограничителя хода двери, 19 - ограничитель хода двери, 20 - торцевая крышка двери, 21 - динамик двери, 22 - жгут проводов, 23 - датчик системы "SMART", 24 - кронштейн наружной ручки открывания двери, 25 - прокладка, 26 - крышка наружной ручки открывания двери, 27 - наружная ручка открывания двери, 28 - молдинг проема стекла двери, 29 - разделительная планка, 30 - стекло двери, 31 - неподвижное стекло двери, 32 - уплотнитель неподвижного стекла двери, 33 - угловая отделка проема стекла двери, 34 - наружный уплотнитель стекла двери, 35 - внутренний уплотнитель стекла двери, 36 - дополнительный уплотнитель двери, 37 - направляющая стекла двери, 38 - уплотнитель двери.
Примечание: при сборке на места, указанные на рисунке стрелками, нанесите специальную консистентную смазку.

Примечание: сборка производится в порядке, обратном разборке.

1. Снимите левую накладку моторного отсека и отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. При помощи отвертки, обмотанной защитной лентой, освободите защелки и снимите крышку внутренней ручки открывания двери.

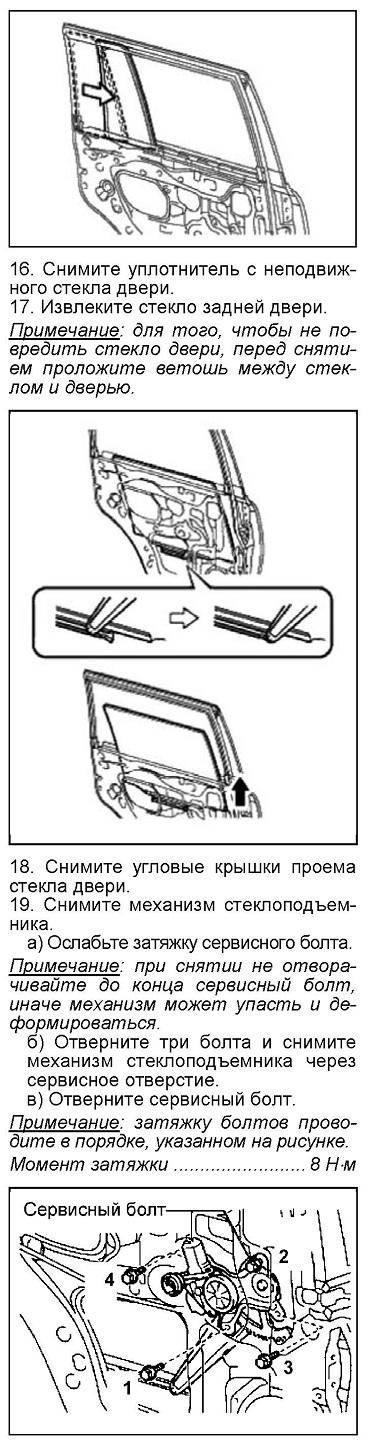

15. Снимите неподвижное стекло двери и его уплотнитель, сдвинув стекло как показано на рисунке.

Примечание: при снятии будьте осторожны, не поцарапайте стекло.
