Lexus LX-570. Система блокировки рулевого
управления
Диагностика
Считывание кодов неисправностей
1. Выключите зажигание.
2. Подсоедините диагностический прибор к диагностическому разьему.
3. Включите зажигание.
4. При помощи диагностического прибора считайте коды неисправностей (см.
таблицу "Коды неисправностей системы блокировки рулевого управления").
Более подробную информацию о процедуре считывания кодов смотрите в
инструкции к диагностическому прибору.
5. После устранения неисправностей удалите коды (см. подраздел "Удаление
кодов неисправностей").
6. Выключите зажигание и отсоедините диагностический прибор от
диагностического разъема.
Удаление кодов неисправностей
1. Выключите зажигание.
2. Подсоедините диагностический прибор к диагностическому разъему.
3. Включите зажигание.
4. При помощи диагностического прибора удалите коды неисправностей.
Более подробную информацию о процедуре считывания кодов смотрите в
инструкции к диагностическому прибору.
Снятие и установка привода блокировки рулевого управления
Примечание: установка производится в порядке, обратном снятию.
1. Снимите рулевую колонку.
2. При помощи кернера отметьте центры болтов с
конической головкой.
в) Используя 3 - 4-мм дрель, просверлите отверстия в болтах.
г) При помощи устройства для извлечения сорванных болтов извлеките два
болта и снимите привод системы блокировки рулевого управления.
Примечание: во время установки заворачивайте болты
до тех пор, пока головка болта не отломится
Lexus LX-570. Система изменения передаточного
отношения рулевого управления (VGRS)

Расположение элементов системы VGRS. 1 -
электронный блок управления двигателем, 2 - монтажный блок в моторном
отсеке, 3 - модулятор давления, 4 - привод системы VGRS, 5 - комбинация
приборов, 6 - индикатор общей неисправности автомобиля, 7 -
многофункциональный дисплей, 8 - монтажный блок со стороны водителя
(блок управления Multi- plex), 9 - блок управления системы изменения
передаточного отношения рулевого управления (VGRS), 10 - спиральный
провод, 11 - диагностический разъем DLC3, 12 - монтажный блок со стороны
пассажира, 13 - маршрутизатор.
Описание
Изменение передаточного отношения рулевого управления улучшает
устойчивость и маневренность автомобиля на любом диапазоне скоростей.
На низких скоростях передние колеса начинают поворачиваться даже при
незначительном повороте рулевого колеса. На высоких скоростях
передаточное отношение рулевого механизма увеличивается и управление
становится более плавным.
Функции основных компонентов системы
1. Блок управления системой VGRS вычисляет необходимый угол поворота
передних колес и контролирует работу привода системы, основываясь на
сигнале угла поворота рулевого колеса и скорости автомобиля.
2. Привод системы состоит из следующих компонентов:
- электродвигатель изменяет угол поворота рулевого колеса, управляемый
блоком управления.
- датчик поворота электродвигателя посылает сигнал в блок управления
системой VGRS;
- клапан блокировки блокирует вал электродвигателя при обнаружении
блоком управления неисправности в системе.
3. Датчик положения рулевого колеса посылает сигнал угла поворота
рулевого колеса.
Диагностика системы
Если блок управления обнаружил неисправность, то на комбинации приборов
загорается индикатор общей неисправности автомобиля и на МФД
высвечивается надпись "Check VGRS System".
Код неисправности выводится на МФД при замкнутых
выводах "13" - "4" диагностического разъема (коды OBD) или считывается
при помощи диагностического тестера (коды SAE).
Считывание кодов неисправности
Примечание: при использовании диагностического тестера руководствуйтесь
инструкцией к нему.

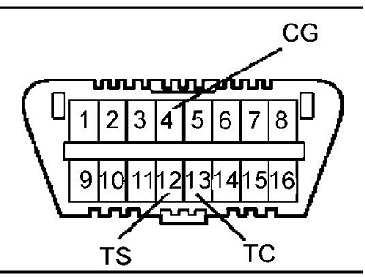

1. Перемкните выводы "13" и "4" диагностического разъема.

Стирание кодов неисправности
Примечание: при использовании диагностического тестера руководствуйтесь
инструкцией к нему.
1. Включите зажигание.
2. Перемкните выводы "13" - "4" диагностического разъема DLC3 4 раза в
течение 8 секунд.
3. Разъедините выводы диагностического разъема DLC3.
Примечание: при стирании кодов неисправностей системы VGRS также
удаляются настройки датчика замедления и бокового перемещения.
4. Выключите зажигание.
5. Проведите калибровку датчика за-
медления и бокового перемещения (см. главу "Системы улучшения
управляемости автомобиля"). '
Проверка системы в тестовом режиме
Примечание: коды неисправностей считываются при помощи диагностического
тестера, также коды можно считать путем закорачивания выводов
диагностического разъема. Внимание:
- При входе с тестовый режим работы на многофункциональном дисплее
выводится надпись "VGRS Test Mode".
- Перед проведением тестового режима работы
проверьте систему на отсутствие обычных кодов неисправностей системы "VGRS".
- При проведении тестовой проверки возможно считать угол поворота
рулевого колеса.
- При выходе из тестового режима коды неисправностей автоматически
стираются.
1. Считайте коды неисправностей тестового режима.
а) Выключите зажигание.

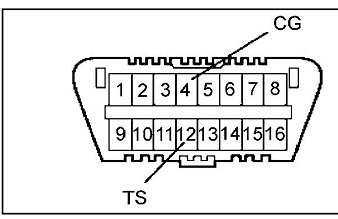

б) Перемкните выводы "12" - "4" диагностического разъема DLC3.

в) Включите зажигание.
г) На МФД будут выводится двузначные коды неисправностей. Определите
неисправность, пользуясь таблицей "Коды неисправностей".
2. Отремонтируйте систему и удалите коды неисправностей.
а) Выключите зажигание.
б) Разъедините выводы диагностического разъема.
в) Включите зажигание.
Примечание: если включить зажигание при соединенных выводах разъема,
система снова войдет в тестовый режим работы.
Калибровка датчика положения рулевого колеса
1. Включите зажигание и убедитесь, что индикатор общей неисправности
автомобиля загорелся на несколько секунд
2. Начните движение по прямой дороге, разгонитесь
до 35 км/ч за время не менее 5 секунд.
Примечание: не отклоняйте рулевое колесо от центрального положения
больше, чем на 5-10°
3. Остановите автомобиль но не глушите двигатель.
4. Медленно поверните рулевое колесо из одного крайнего положения в
другое.
5. Если рулевое колесо поворачивается на 2,7 оборота, калибровка датчика
успешно завершена. Если рулевое колесо поворачивается на 3,5 оборота,
проведите калибровку датчика сначала.
Калибровка системы VGRS
Примечание: при калибровке системы при помощи диагностического тестера
руководствуйтесь инструкцией к нему. '
Примечание: калибровку системы
VGRS необходимо проводить после:
- замены привода VGRS;
- замены блока управления VGRS;
- снятия рулевой колонки или промежуточного вала;
- калибровки датчика положения рулевого колеса, если рулевое колесо
находится не в нейтральном положении во время движения.
1. Установите передние колеса в направлении движения по прямой.
Примечание: при движении автомобиля убедитесь, что рулевое колесо
находится в центральном положении.
2. Считайте коды неисправностей и проверьте наличие кода С1591/51.
- Код не выводится: проведите инициализацию привода системы VGRS (см.
пункт 3).
- Код выводится: продолжайте калибровку с пункта 4.
3. Проведите инициализацию привода VGRS.
а) Запустите двигатель.
б) Установите рулевое колесо в положение, соответствующее прямолинейному
движению.
в) Перемкните между собой выводы "12 - "4" и "13" - "4" диагностического
разъема DLC3.

г) Снимите перемычку с вывода "12" диагностического
разъема и поверните рулевое колесо влево на 180° и верните в нейтральное
положение. Подсоедините вывод.
д) Снимите перемычку с вывода "13" диагностического разъема и поверните
рулевое колесо вправо на 180° и верните в нейтральное положение.
Подсоедините вывод.
Примечание: если загорелся индикатор общей неисправности, то код
"С1591/51" сохранился в памяти блока управления системой VGRS.
е) Снимите перемычки с выводов диагностического разъема и выключите
зажигание.
4. Установите передние колеса в направлении движения по прямой, начните
движение и убедитесь, что рулевое колесо находится в нейтральном
положении.
- Рулевое колесо не в нейтральном положении: проведите разблокировку
привода VGRS (пункт 5).
- Рулевое колесо в нейтральном по-
ложении: переходите к регулировке привода VGRS (пункт 8). *
5. Проведите разблокировку привода системы VGRS.
а) Выключите зажигание.
б) Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
в) Отсоедините разъем привода системы VGRS.

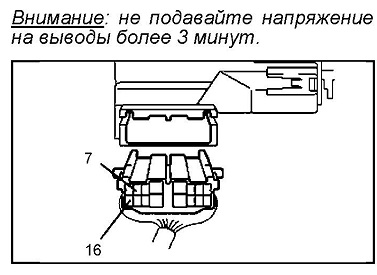

г) Подсоедините положительную клемму АКБ к выводу "7" разъема со стороны
жгута привода, отрицательную - к выводу "16".

6. Установите передние колеса в направлении
движения по прямой.
7. Проведите блокировку привода системы VGRS.
Внимание: блокировка привода проводится при выключенном зажигании.
а) Отсоедините АКБ от разъема привода.
б) Подсоедините разъем к приводу системы VGRS.
в) Подсоедините провод к отрицательной клемме АКБ.
г) Поверните рулевое колесо вправо и влево на 3°. Убедитесь, что колесо
заблокировано.
Примечание: если данная процедура завершена некорректно, в память блока
управления запишется код неисправности. В данном случае повторите данную
процедуру и считайте коды неисправностей.
8. Проведите регулировку положения привода VGRS.
а) Убедитесь, что зажигание выключено.
б) Перемкните выводы "12" - "4" диагностического разъема DLC3.
в) Включите зажигание.
г) Убедитесь, что на МФД высветилась надпись "VGRS Test Mode".
Примечание: подождите примерно 5 с.
д) Выключите зажигание и снимите перемычку с выводов диагностического
разъема.
е) Включите зажигание.
9. Проверьте индикатор общей неисправности автомобиля.
а) Дождитесь, пока индикатор погаснет, и выключите зажигание.
б) Включите зажигание и убедитесь, что индикатор загорелся на несколько
секунд.
10. Проверьте работу привода системы VGRS.
а) Запустите двигатель.
б) Проведите калибровку датчика положения рулевого колеса.
в) Поверните рулевое колесо от упора до упора и убедитесь, что
поворачивается на 2,7 оборота.
г) Установите передние колеса в направлении движения по прямой, начните
движение и убедитесь, что рулевое колесо находится в нейтральном
положении.
Снятие и установка привода системы VGRS
Снятие и установка привода системы описана в разделе "Рулевая колонка".
Таблица. Коды неисправностей.
|
OBD |
SAE |
Система |
Возможное место неисправности |
|
51 |
С1591 |
Не выполнена калибровка привода |
- Если после калибровки код не выводится, неисправность
отсутствует. |
|
52 |
С1592 |
Калибровка привода не завершена |
-
Привод рулевого управления.
-
Блок управления системой
VGRS. |
|
53 |
С1593 |
Неисправность нулевого положения привода |
- Привод рулевого управления. |
|
55 |
С1595 |
Потеря связи сдатчиком положения рулевого колеса |
-Датчик положения рулевого колеса.
-
Блок управления системой
VGRS.
-
Проводка и разъемы. |
|
61 |
С15А1 |
Неисправность привода - чрезмерный ток в цепи |
-
Проводка и разъемы.
-
Привод рулевого управления,
-
Блок управления системой
VGRS. |
|
62 |
С15А2 |
Неисправность привода - цепь питания |
•• Проводка и разъемы.
-
Цепь источника питания.
-
Привод рулевого управления.
-
Блок управления системой
VGRS. |
|
62 |
С15А6 |
Неисправность привода - напряжение в цепи питания значительно
отличается от стандартного значения |
|
63 |
С15АЗ |
Неисправность привода - цепь датчика положения рулевого колеса |
-
Проводка и разъемы.
-
Привод рулевого управления,
-
Блок управления системой
VGRS. |
|
64 |
С15А4 |
Неисправность привода - положение отличается от заданного на 30°
и более |
- Привод рулевого управления. |
|
65 |
С15А5 |
Неисправность привода - механизм блокировки |
-
Проводка и разъемы.
-
Привод рулевого управления.
-
Блок управления системой
VGRS. |
|
66 |
С15А9 |
Механизм блокировки привода - отклонение |
•• Привод рулевого управления. |
|
66 |
С15АА |
Механизм блокировки - неполное освобождение |
- Привод рулевого управления. |
|
66 |
С15АВ |
Механизм блокировки - неисправность включения |
- Привод рулевого управления |
|
68* |
С15С4* |
Сигнал положения рулевого колеса |
-Датчик положения рулевого колеса.
-
Проводка и разъемы.
-
Блок управления системой
VGRS. |
|
69* |
С15С5* |
Сигнал положения электродвигателя привода |
-
Проводка и разъемы.
-
Привод рулевого управления.
-
Блок управления системой
VGRS. |
|
71 |
С15В1 |
Внутренняя неисправность блока управления
VGRS |
- Блок управления системой
VGRS. |
|
71 |
С15В4 |
- Блок управления системой
VGRS. |
|
72 |
С15В2 |
- Блок управления системой
VGRS. |
|
73 |
С15ВЗ |
- Блок управления системой
VGRS. |
|
74 |
С15С1 |
Неисправность датчика положения рулевого колеса |
-
Датчик положения рулевого колеса.
-
Проводка и разъемы.
-
Шина связи
CAN.
-
Блок управления системой
VGRS. |
|
74 |
С15С2 |
Цепь питания датчика положения рулевого колеса |
|
75 |
С15СЗ |
Неисправность блока управления системой курсовой устойчивости |
-
Система
VSC.
-
Шина связи
CAN.
-
Блок управления системой
VGRS. |
|
77 |
С15С6 |
Напряжение в цепи питания (IG) |
•• Проводка и разъемы.
- Блок управления системой
VGRS. |
|
78 |
С15С7 |
Напряжение в цепи питания электродвигателя |
-
Проводка и разъемы.
-
Блок управления системой
VGRS. |
|
79 |
С15С8 |
Неисправность реле источника питания |
-
Проводка и разъемы.
-
Блок управления системой
VGRS. |
|
56 |
U0100 |
Потеря связи с блоком управления двигателем |
-
Шина связи
CAN.
-
Блок управления двигателем. |
|
56 |
U0122 |
Потеря связи с блоком управления
ABS |
-
Шина связи
CAN.
-
Электронный блок управления
ABS. |
|
56 |
U0126 |
Потеря связи сдатчиком положения рулевого колеса |
-
Шина связи
CAN.
-
Датчик положения рулевого колеса. |
*-
Коды неисправностей, полученные в тестовом режиме работы.
содержание .. 259 260
261
..
|
