Toyota Tundra / Sequoia / Lexus LX-570. Насос усилителя рулевого управления

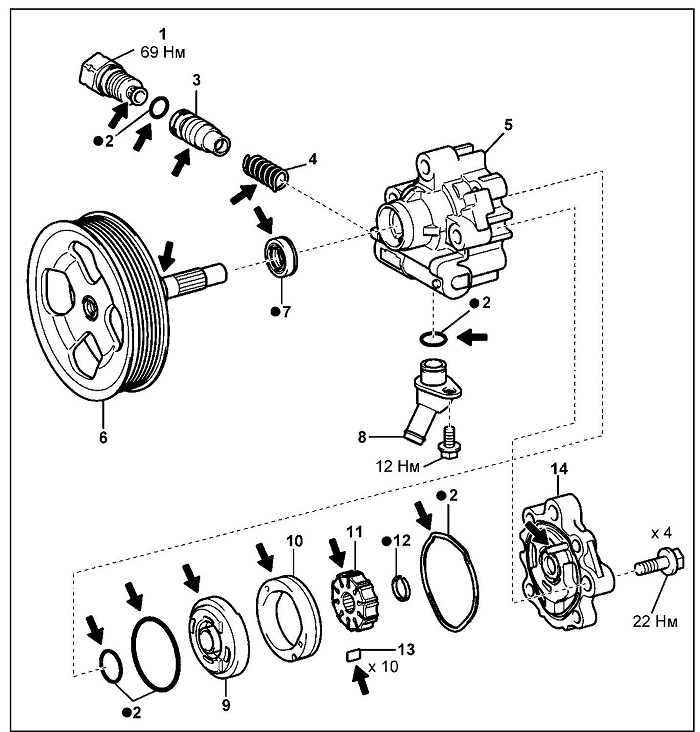

Насос усилителя рулевого управления (Lexus LX-570 и Toyota Tundra). 1 - штуцер нагнетательного трубопровода, 2 - кольцевое уплотнение, 3 - регулятор расхода, 4 - пружина, 5 - корпус насоса, 6 - шкив насоса, 7 - подшипник, 8 - штуцер возвратного шланга, 9 - передний диск, 10 - статорное кольцо, 11 - ротор, 12 - стопорное кольцо, 13 - лопасть, 14 - крышка корпуса насоса.
Примечание: при сборке на детали, указанные стрелками, нанесите рабочую жидкость гидроусилителя.

Насос усилителя рулевого управления (Toyota Sequoia). 1 - кольцевое уплотнение, 2 - штуцер возвратного шланга, 3 - корпус насоса, 4 - подшипник, 5 - шкив насоса, 6 - передний диск, 7 - статорное кольцо, 8 - лопасть, 9 - ротор, 10 - крышка корпуса насоса, 11 - стопорное кольцо.
Примечание: при сборке на детали, указанные стрелками, нанесите рабочую жидкость гидроусилителя.

Снятие и установка

Примечание:

- Установка производится в порядке, обратном снятию.

- После установки долейте рабочую жидкость гидроусилителя и прокачайте систему. Убедитесь в отсутствии утечек рабочей жидкости.

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи. Примечание:

- (Модели без системы курсовой устойчивости) После отсоединения провода подождите 90 секунд перед продолжением работы.

- (Модели с системой курсовой устойчивости) Перед отсоединением провода, после выключения зажигания подождите 6 минут.

Внимание (Lexus LX-570): перед отсоединением аккумуляторной батареи, при помощи диагностического тестера отключите функцию автоматического складывания колонки (при выключенном зажигании). а) Включите зажигание. Установите рулевую колонки в нижнее положение и полностью вытяните ее.

б) Выключите зажигание и отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. (Toyota Sequoia) Снимите радиатор (см. главу "Система охлаждения").

3. (Lexus LX-570) Снимите передние колеса.

4. (Lexus LX-570) Снимите уплотнитель переднего правого подкрылка.

5. (Lexus LX-570) Снимите декоративную крышку двигателя.

6. (Lexus LX-570 и Toyota Tundra) Снимите воздушный фильтр.

7. Снимите ремень привода насоса усилителя рулевого управления.

8. Удалите рабочую жидкость усилителя рулевого управления (см. главу "Техническое обслуживание").

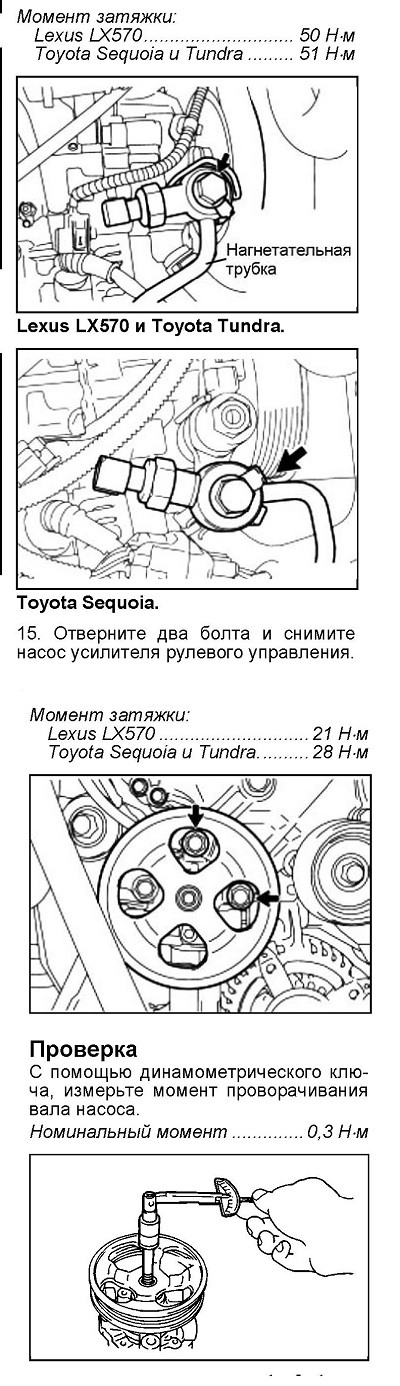

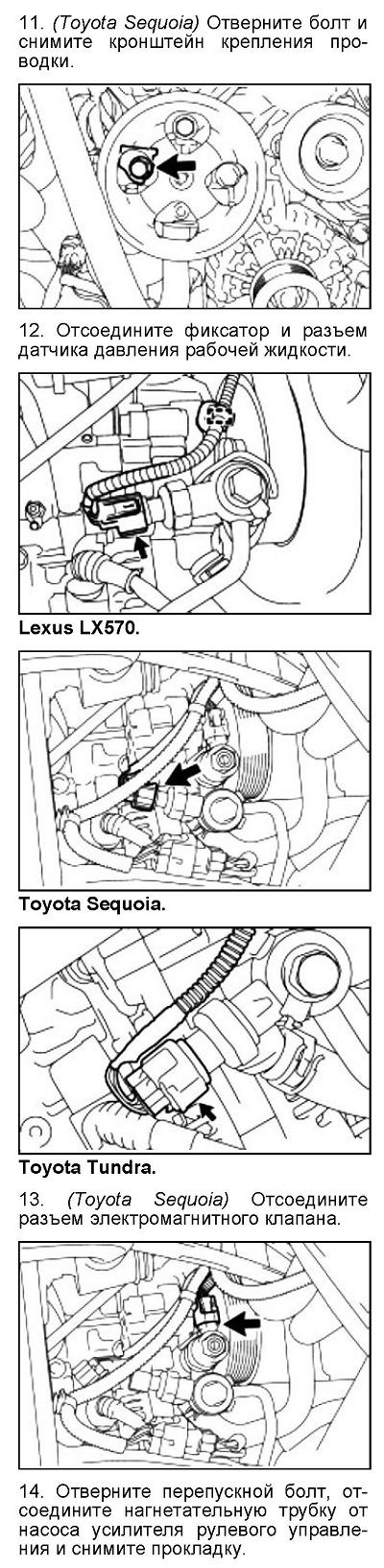

9. (Toyota Tundra) Отсоедините фиксатор проводки.
