Toyota Tundra / Sequoia / Lexus LX-570. Рулевое управление

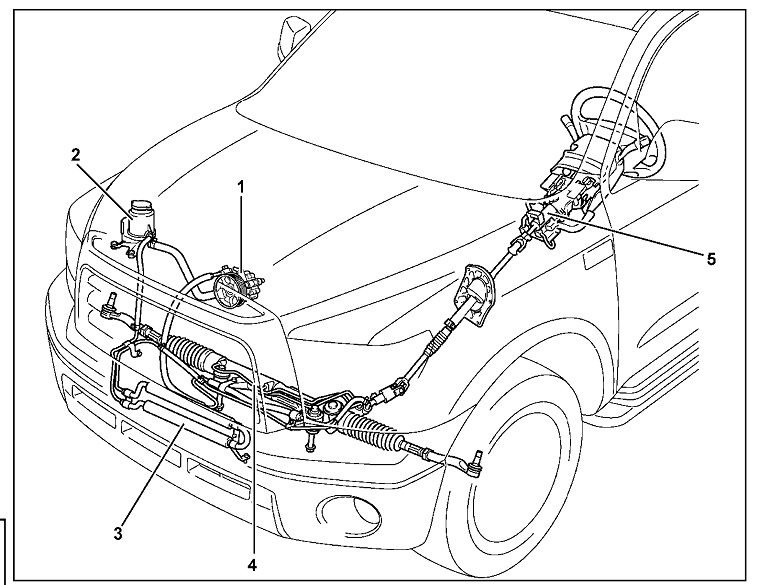

Общий вид рулевого управления. 1 - насос усилителя рулевого управления, 2 - бачок рабочей жидкости, 3 - охладитель рабочей жидкости, 4 - рулевой механизм, 5 - рулевая колонка.

Предварительные проверки

Проверка натяжения ремня привода насоса усилителя рулевого управления

Процедуры проверки натяжения ремня привода насоса описаны в главе "Техническое обслуживание".

Проверка усилия на рулевом колесе

1. Остановите автомобиль на ровной поверхности и установите рулевое колесо в положение прямолинейного движения.

2. Снимите накладку рулевого колеса (см. раздел "Рулевая колонка").

3. Запустите двигатель на холостом ходу.

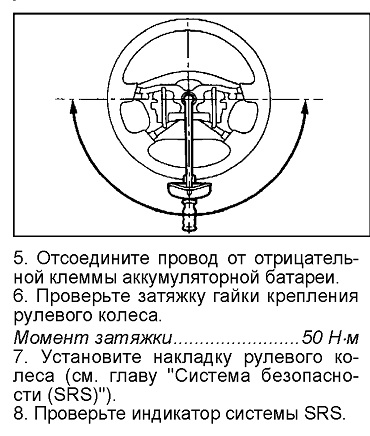

4. С помощью динамометрического ключа измерьте усилие в обоих направлениях, повернув рулевое колесо на четверть оборота влево и вправо. Предельно допустимое

усилие.........................................4.9 Н-м


Регулировка положения рулевого колеса

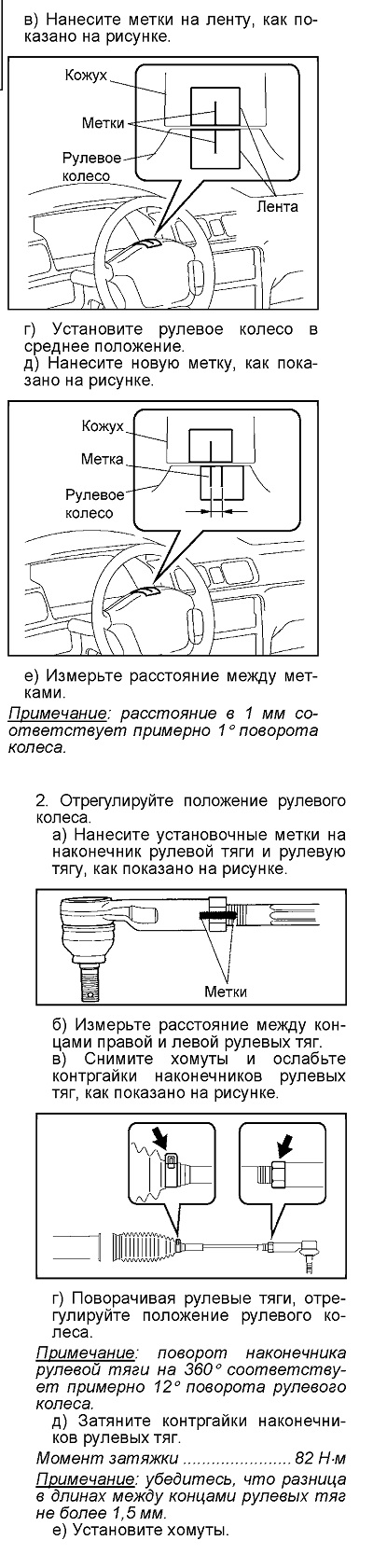

1. Проверьте правильность расположения рулевого колеса, а) Наклейте ленту, как показано на рисунке.

б) Прокатите автомобиль вперед на 100 метров со скоростью 56 км/ч, удерживая рулевое колесо в положении прямолинейного движения.
