Toyota Tundra / Sequoia / Lexus LX-570. Система контроля давления в шинах

Описание системы
1. Система предназначена для отслеживания давления в каждом колесе и информирования водителя о снижении давления.

2. Передача данных внутри системы.

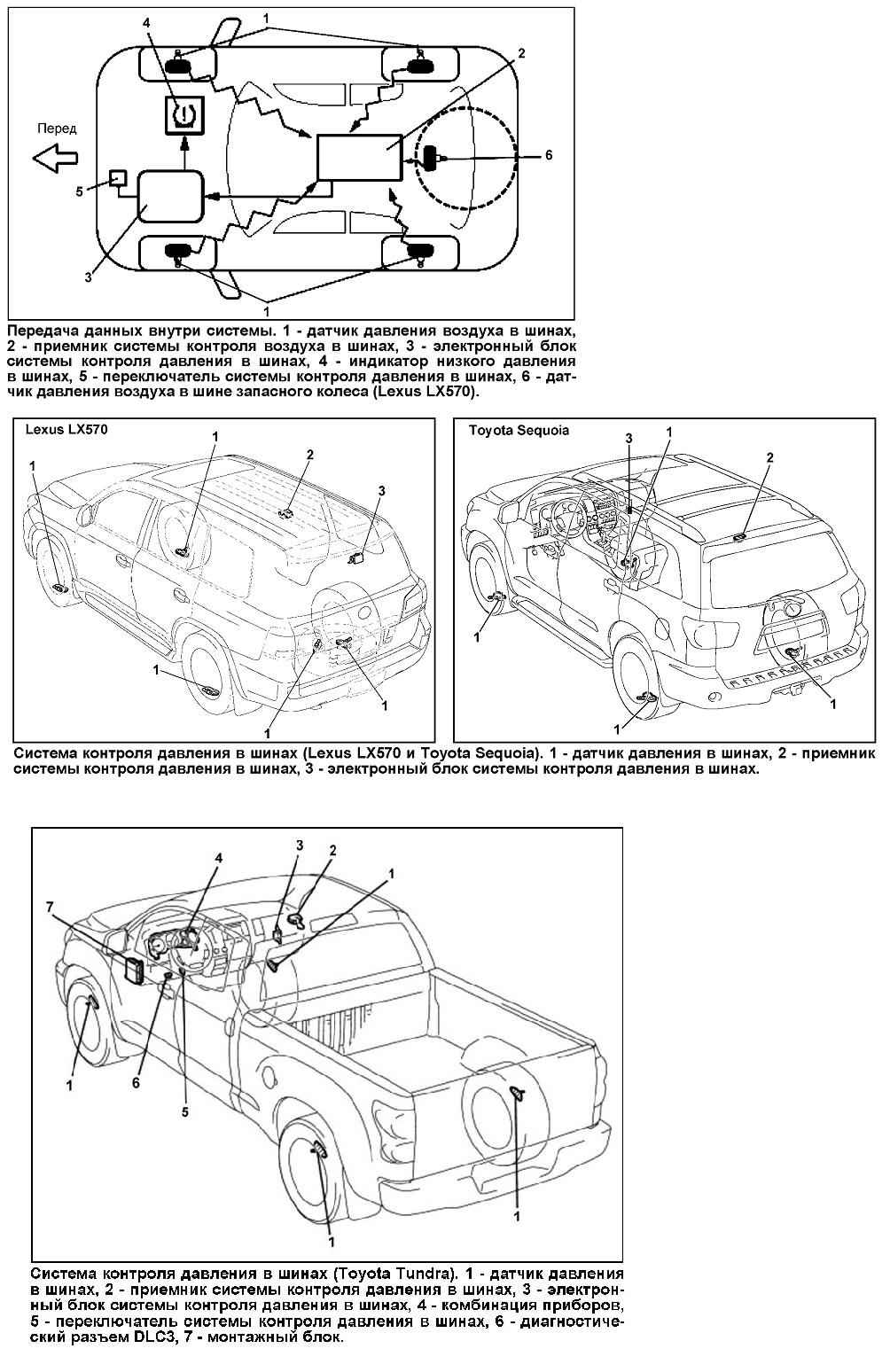

а) Датчики давления установлены на каждом колесе внутри шины на вентиле. При движении автомобиля датчик давления воздуха в шинах, оснащенный передатчиком, измеряет давление в шине. Результат измерения, вместе с идентификационным номером датчика, передается приемнику системы.

Примечание: каждый датчик давления имеет свой идентификационный номер. Это необходимо для предотвращения принятия сигналов от подобных систем, установленных на других автомобилях.

б) Далее сигналы от приемника системы передаются к электронному блоку системы контроля давления в шинах. Электронный блок системы проверяет, зарегистрирован ли в нем идентификационный номер датчика и после этого сравнивает давление в шине со стандартным значением. Если измеренное значение ниже стандартного, на комбинации приборов загорится индикатор низкого давления в шинах.

в) Чтобы передать разницу давления в различных типах шин автомобиля или разницу давления в задних и передних шинах, в системе предусмотрен переключатель системы контроля давления в шинах. При нажатии переключателя изменяется режим работы системы.

3. Индикатор низкого давления.

а) Если индикатор низкого давления в шинах не гаснет или загорается при движении, проверьте давление в шинах. Если давление в шинах соответствует допустимой величине, а индикатор давления в шинах продолжает гореть, проверьте шины на отсутствие прокола.

б) Система не может функционировать правильно при следующих условиях:

- Оборудование или приборы, которые используют идентичные радиочастоты, расположены вблизи или внутри автомобиля.

- Образование большого количества льда и снега вокруг и на колесе.

- Батарейка датчика разряжена.

- Отсутствие датчика давления воздуха в шинах.

- При отсутствии запасного колеса. Примечание: если система не получает сигнала от датчика запасного колеса, поверните шину на 90°.

- При использовании шин другого типа.

- В зависимости от типа шин, даже при использовании шин, предусмотренных техническими условиями.

в) Долговечность уплотнения гайки датчика давления в шине составляет 5 лет.

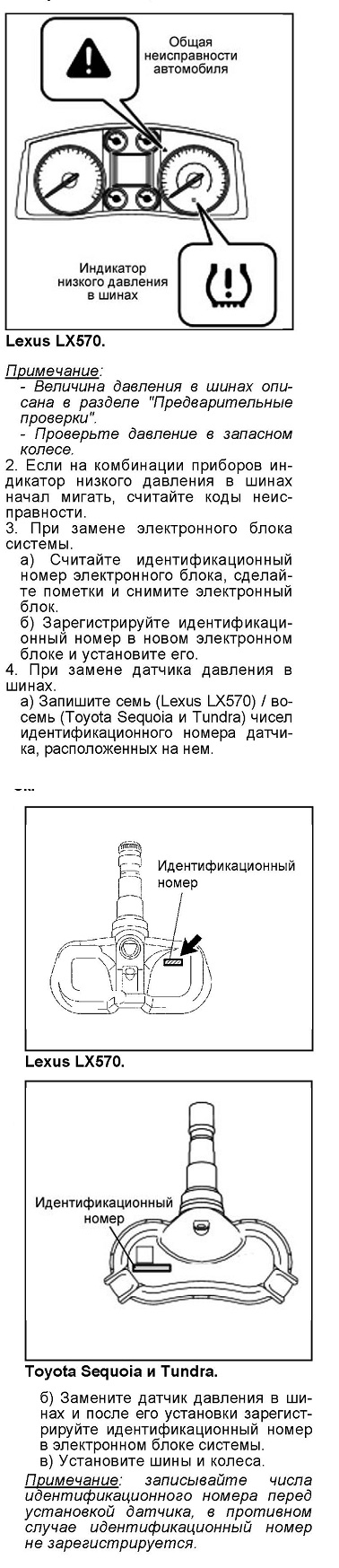

г) После снятия и установки электронного блока системы или датчика давления в шинах считайте коды неисправностей и убедитесь, что выводится код нормы.
4. Назначение компонентов системы контроля воздуха в шинах.

а) Датчик давления воздуха в шинах измерят давление и температуру воздуха в шине и передает свой идентификационный номер с результатом измерения на приемник системы.

б) Приемник системы контроля давления в шинах принимает и передает сигнал от датчика к блоку управления системы.

в) Электронный блок системы контроля давления в шинах получает сигнал от передатчика и сравнивает давление в шине со стандартным значением. Если измеренное значение не совпадает со стандартным, электронный блок передает соответствующий сигнал на индикатор низкого давления в шинах.

г) Индикатор низкого давления в шинах расположен на комбинации приборов и информирует о пониженном давлении в шинах или неисправности системы.

д) Переключатель системы контроля давления в шинах используется в режиме инициализации при замене колеса или шины.

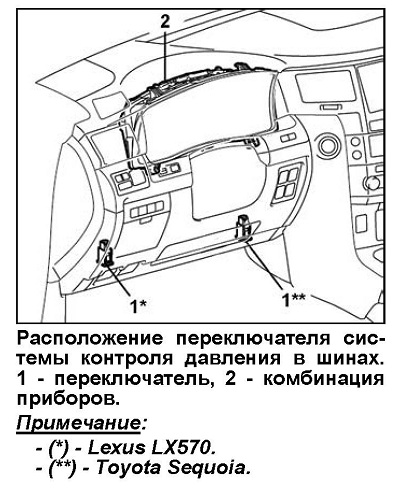

5. Переключатель системы контроля давления в шинах.

а) Переключатель служит для определения разницы давления в различных типах шин.

б) Нажимайте на переключатель системы только после регулировки давления в шинах (в т.ч. запасном колесе).

в) Во время инициализации системы нажмите и удерживайте переключатель не менее 3 секунд при включенном зажигании, после чего инициализация будет закончена и индикатор будет мигать три раза в секунду.

г) Во время инициализации датчик давления в шинах измеряет давление в шине и регистрирует его в электронном блоке системы с частотой один сигнал отдатчика одного колеса в течение минуты. Процесс инициализации будет закончен, когда электронный блок системы получит сигналы от всех датчиков давления в шинах.

д) Процесс инициализации отменяется, если зажигание выключено. Чтобы снова начать процесс инициализации, заново нажмите переключатель. После отжатия переключателя не выключайте зажигание в течение 20 минут.

Меры предосторожности

1. Если на комбинации приборов загорается индикатор низкого давления в шинах, проверьте давление в шинах и отрегулируйте его при необходимости.

5. В случае замены шин, электронного блока системы или датчика давления в шинах произведите инициализацию системы.

Примечание; система не будет работать корректно, если не была произведена инициализация системы.

6. Функция "Fail-Safe".

а) При неисправности системы на комбинации приборов загорится индикатор "Fail-Safe", оповещающий о неисправности системы.

б) Диагностические коды неисправностей хранятся в электронном блоке системы.
