Toyota Sequoia. Пневмоцилиндр (модели с системой АНС) задней подвески

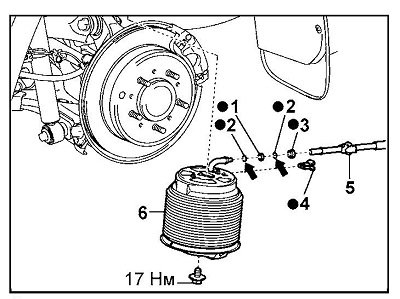

Снятие и установка пневмоцилиндра. 1 - шайба, 2 - кольцевое уплотнение, 3 - соединитель, 4 - фиксатор, 5 - трубка пневмоцилиндра, в - пневмоцилиндр.

Примечание: при сборке на детали, отмеченные стрелкой, нанесите консистентную смазку.



Снятие

Внимание:

- Не растягивайте пневмоцилиндр во время или после снятия.

- Не наполняйте пневмоцилиндр воздухом при снятии.

- Не снимайте пневмоцилиндр с воздухом внутри.

- Если пневмоцилиндр установлен на автомобиле, то не допускается снятие амортизатора.

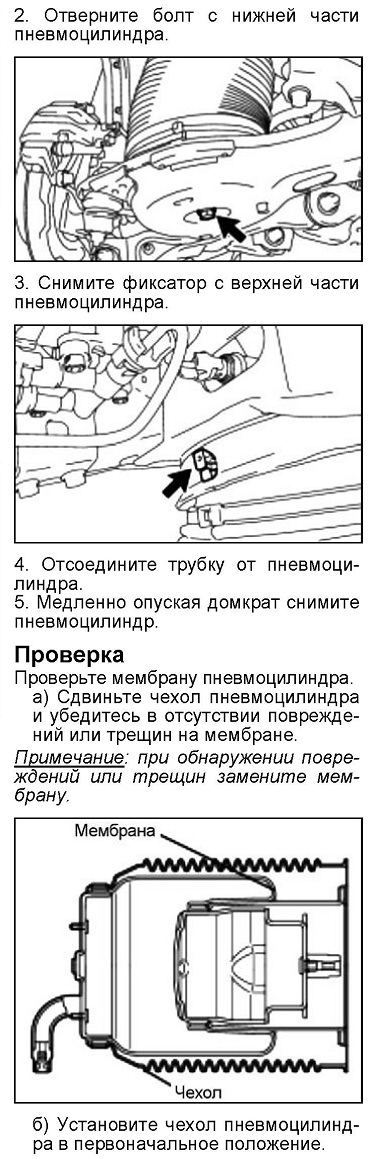

- Не отворачивайте болт с нижней части пневматического цилиндра если цилиндр не заполнен воздухом.

- При снятии пневмоцилиндра, поддомкратьте заднюю часть автомобиля так, чтобы нижний рычаг №2 располагался на высоте более низкой, чем нормальная высота автомобиля.

1. Поддомкратьте нижний рычаг №2, используя деревянную проставку во избежание повреждения.


Установка

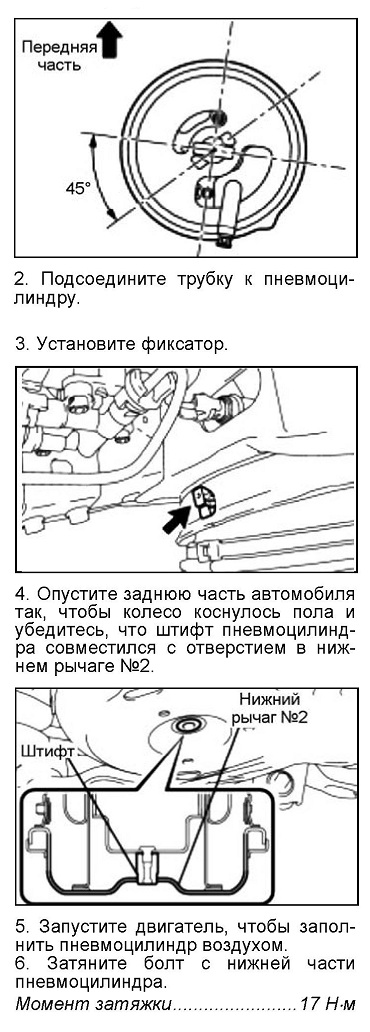

1. Установите пневмоцилиндр, как показано на рисунке.
