Toyota Tundra / Sequoia / Lexus LX-570. Раздаточная коробка (JF2A, JF3A, JF1A)
Основные технические данные раздаточной коробки Спецификации
|
Модель |
Lexus LX-570 |
2-х ступенчатая раздаточная коробка JF2A (Full Time) |
|
|
Toyota Sequoia |
2-х ступенчатая раздаточная коробка JF3A (Multimode) |
||
|
Toyota Tundra |
2-х ступенчатая раздаточная коробка JF1A (Part Time) |
||
|
Передаточные отношения |
2WD (Toyota Sequoia, Tundra) и H4 |
1,000 |
|
|
L4 |
2,618 |
||
|
Масло раздаточной коробки |
Вязкость масла no SAE |
75W-90 |
|
|
Качество масла по API |
Toyota Sequoia |
GL-3 |
|
|
Lexus LX-570, Toyota Tundra |
GL-5 |
||
|
Заправочная емкость, л |
Lexus LX-570 |
1,45 |
|
|
Toyota Sequoia |
1,35 |
||
|
Toyota Tundra |
1,12 |
||
|
Вес раздаточной коробки, кг (вместе с маслом) |
Lexus LX-570 |
50 |
|
|
Toyota Sequoia |
52,3 |
||
|
Toyota Tundra |
43,4 |
||
Общее описание
Lexus LX-570
Автомобили Lexus LX-570 оснащены новой системой постоянного полного
привода с раздаточной коробкой JF2A. Раздаточная коробка JF2A -новая
двухскоростная коробка с возможностью полной блокировки межосевого
дифференциала повышенного трения (TORSEN). Конструктивное исполнение
раздаточной коробки представлено на рисунке "Раздаточная коробка JF2A".

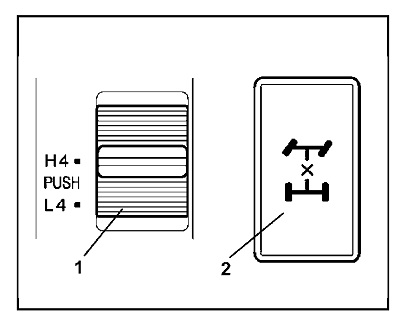

Управление раздаточной коробкой происходит при помощи двух выключателей
- переключателя режимов работы раздаточной коробки (1) и выключателя
блокировки межосевого дифференциала (2)
.
Раздаточная коробка JF2A (Lexus LX-570). 1 - входной вал раздаточной коробки, 2 - понижающая передача, 3 - синхронизатор (рычажный), 4 - дифференциал, 5 - вилка блокировки дифференциала, 6 - задний выходной вал раздаточной коробки, 7 - привод управления раздаточной коробкой, 8 - вилка включения понижающей передачи, 9 - передний выходной вал раздаточной коробки, 10 - цепь.
Toyota Sequoia
Автомобили Toyota Sequoia оснащены системой отключаемого полного привода
с раздаточной коробкой JF3A. Раздаточная коробка JF3A - новая
двухскоростная коробка с возможностью полной блокировки межосевого
дифференциала повышенного трения (TORSEN). Конструктивное исполнение
раздаточной коробки представлено на рисунке "Раздаточная коробка JF3A".

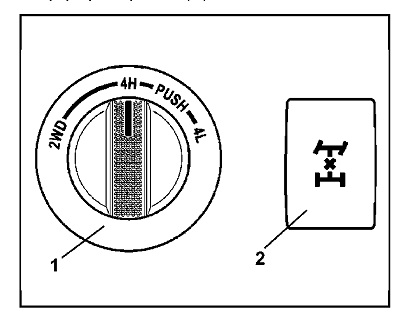

Управление раздаточной коробкой происходит при помощи двух выключателей
- переключателя режимов работы раздаточной коробки (1) и выключателя
блокировки межосевого дифференциала (2).
Переключения "2WD" о "4WD" и "4Н" о "4L" осуществляются при помощи электродвигателей, что повышает эффективность передачи мощности и увеличивает срок службы раздаточной коробки.

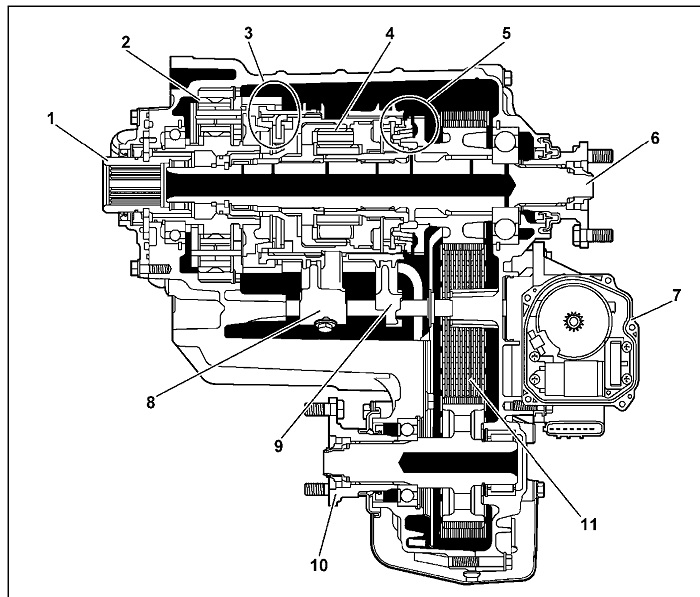

Раздаточная коробка JF3A (Toyota Sequoia). 1 - входной вал раздаточной коробки, 2 - понижающая передача, 3 - синхронизатор (рычажный), 4 - дифференциал, 5 - синхронизатор (трехконусный), 6 - задний выходной вал раздаточной коробки, 7 - привод управления раздаточной коробкой, 8 - вилка включения понижающей передачи, 9 - вилка включения полного привода и блокировки дифференциала, 10 - передний выходной вал раздаточной коробки, 11 - цепь.
Toyota Tundra
Автомобили Toyota Tundra оснащены системой подключаемого полного привода
с раздаточной коробкой JF1A. Раздаточная коробка JF1A - двухскоростная
коробка управляемая посредством сервопривода. Конструктивное исполнение
раздаточной коробки представлено на рисунке "Раздаточная коробка JF2A".
Управление раздаточной коробкой происходит при помощи переключателя
режимов работы раздаточной коробки.
Переключения "2WD" <-> "4WD" и "4Н" <-> "4L" осуществляются при помощи электродвигателей, что повышает эффективность передачи мощности и увеличивает срок службы раздаточной коробки.
Раздаточная коробка JF1A (Toyota Tundra). 1 - входной вал раздаточной коробки, 2 - планетарная передача, 3 - синхронизатор (рычажный), 4 - синхронизатор (трехконусный), 5 - задний выходной вал раздаточной коробки, 6 - привод управления раздаточной коробкой, 7 - цепь, 8 - звездочка подключения полного привода.
