Toyota Tundra / Sequoia / Lexus LX-570. Селектор АКПП AB60F (на рулевой колонке)

Селектор АКПП (на рулевой колонке). 1 - рулевая колонка в сборе, 2 - селектор в сборе, 3 - трос управления коробкой передач, 4 - тяга разблокировки, 5 - пружина, 6 - стопорная пластина, 7 - проставка, 8 - шайба, 9 - втулка, 10 - пружинный штифт, 11 - рычаг селектора, 12 - кронштейн э/м клапана, 13 - электромагнитный клапан разблокировки селектора, 14 - подвижная панель, 15 - датчик положения "Р" селектора, 16 - держатель, 17 - датчик положения "S" селектора, 18 - кронштейн селектора, 19 - пружина сжатия, 20 - коленчатый рычаг.


 Снятие и установка

Примечание:

- Установка производится в порядке, обратном снятию.

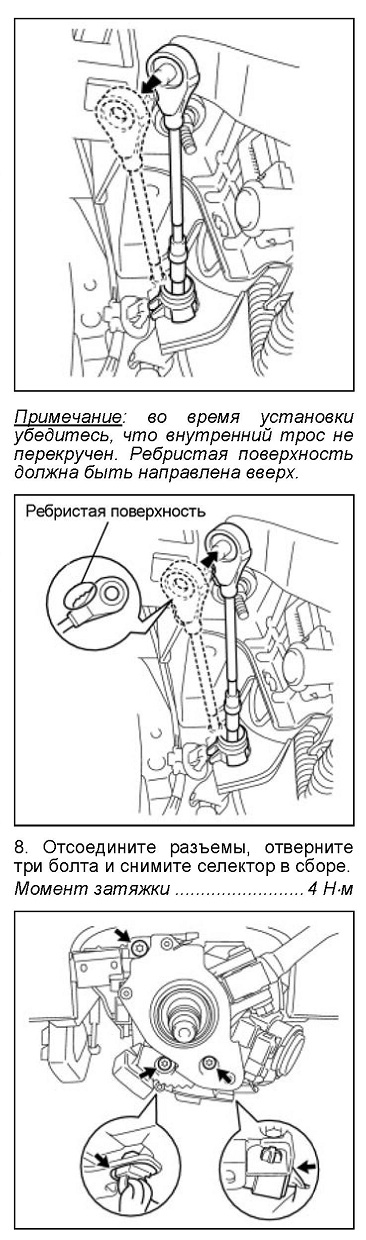

- После установки проведите проверку троса управления АКПП.

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Снимите следующие детали кузова:

- отделку порога двери водителя;

- переднюю боковую левую отделку салона;

- нижнюю отделку панели приборов со стороны водителя;

- усилитель нижней отделки панели приборов со стороны водителя.

3. Снимите рулевое колесо.

4. Снимите кожухи рулевой колонки.

5. Снимите комбинированный переключатель рулевой колонки.

6. Переведите селектор в положение "N".

7. Отсоедините трос управления АКПП от рычага селектора.

Разборка и сборка

При разборке и сборке селектора пользуйтесь соответствующим сборочным рисунком "Селектор АКПП (на рулевой колонке)".
