Toyota Tundra / Sequoia / Lexus LX-570. Система запуска двигателя 3UR-FE (5,7 л)
Общая информация
Система запуска состоит из аккумуляторной батареи, стартера и тягового
реле стартера, замка "зажигания", выключателя блокировки стартера
(модели с АКПП), электропроводки и проводов аккумуляторной батареи. При
переводе ключа "зажигания" в положение "START" ("Пуск") появляющийся в
электрической цепи ток поступает на обмотку тягового реле. При этом
происходит перемещение сердечника тягового реле и вилки стартера,
которая вводит шестерню привода в зацепление с зубчатым венцом маховика
(или гидротрансформатора АКПП). При этом происходит замыкание контактов
цепи "аккумуляторная батарея-стартер", и якорь стартера начинает
вращаться. После запуска двигателя шестерня привода вращается свободно
из-за наличия обгонной муфты.
Проверка работы стартера
Внимание: проводите этот тест в течение 3-5 секунд во избежание
повреждения обмотки статора.
1. Отсоедините провод от вывода стартера "С".

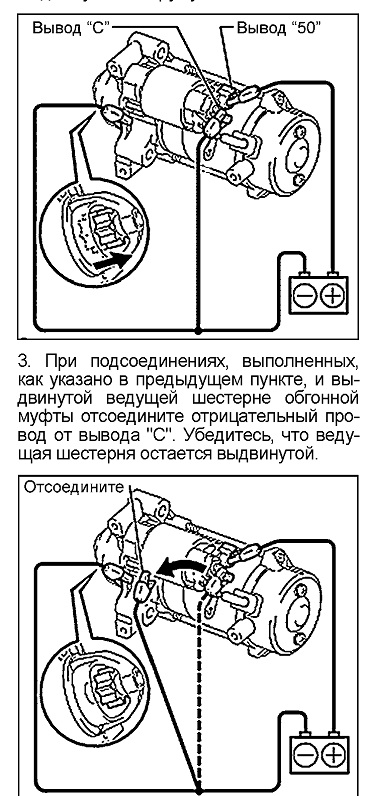

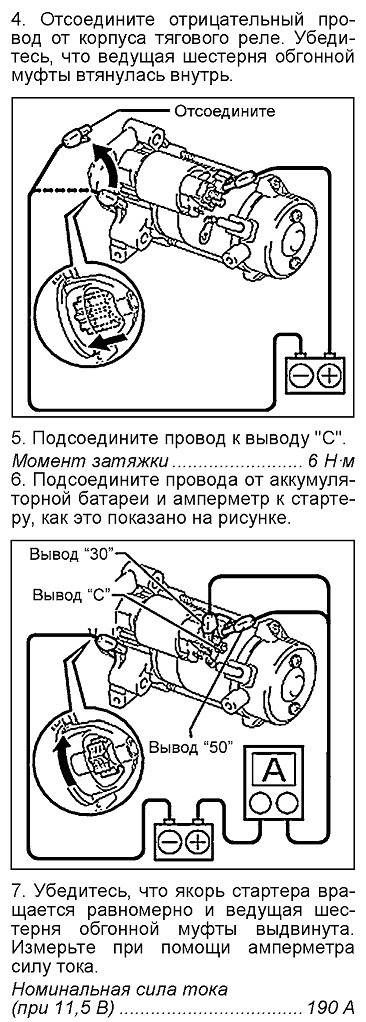

2. Подсоедините провода от аккумуляторной батареи к выводам тягового
реле, как показано на рисунке. Убедитесь, что шестерня обгонной муфты
выдвинулась наружу.

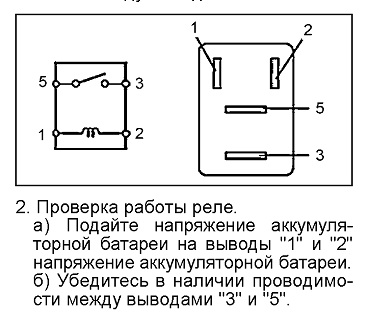

Реле стартера
1. Проверка реле.
а) Убедитесь в наличии проводимости между выводами "1" и "2".
б) Убедитесь в отсутствии проводимости между выводами "3" и "5".
