Toyota Tundra / Sequoia / Lexus LX-570. Разборка и сборка топливного насоса двигателя 3UR-FE (5,7 л)

Снятие и установка топливного насоса. 1 - топливный насос и датчик уровня топлива в сборе, 2 - датчик уровня топлива в сборе, 3 - бачок топливоприемника, 4 - топливный насос, 5 - проставка, 6 - кольцевое уплотнение, 7 - проводка, 8 - эжекционный насос, 9 - топливный фильтр, 10 - опора топливоприемника, 11 - главный топливный клапан.

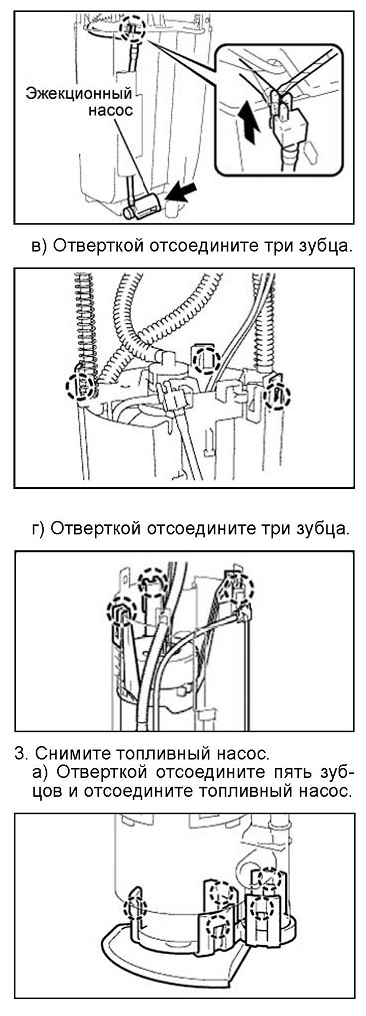

Примечание: не отсоединяйте шланги, показанные на рисунке.

6. Установите опору топливоприемника.

7. Установите топливный насос.

а) Подсоедините проводку.

б) Установите проставку. Нанесите немного бензина на новое кольцевое уплотнения при установке на топливный насос.

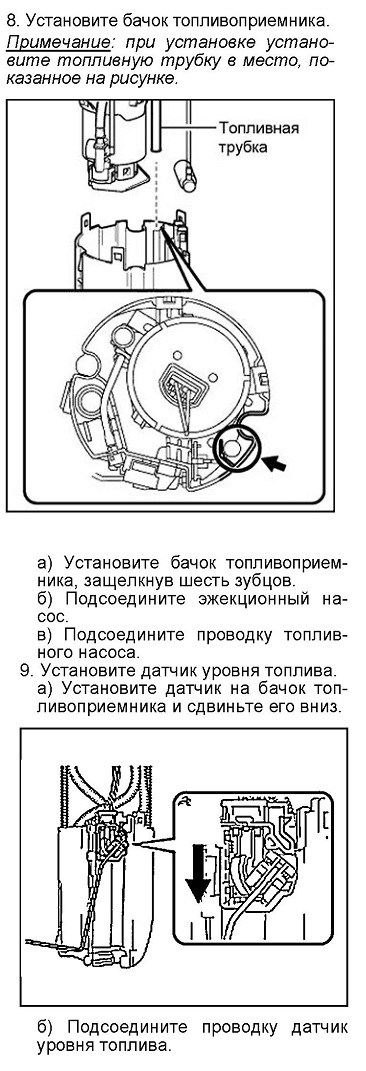

в) Установите топливный насос на корпус топливного фильтра.
