Toyota Tundra / Sequoia / Lexus LX-570. Установка двигателя 3UR-FE (5,7 л) в сборе

1. Снимите двигатель со стенда.

а) Установите крюки для подъема двигателя.

Крюк...................................12281-38030

Момент затяжки.......................43 Н-м

б) При помощи подъемного механизма снимите двигатель со стенда.

9. Подсоедините кронштейн амортизатора задней опоры двигателя, б) Подсоедините кронштейн амортизатора задней опоры двигателя и заверните четыре болта.

Момент затяжки.......................59 Н м

а) Установите теплозащитный экран и заверните два болта.

Момент затяжки.......................12 Н м

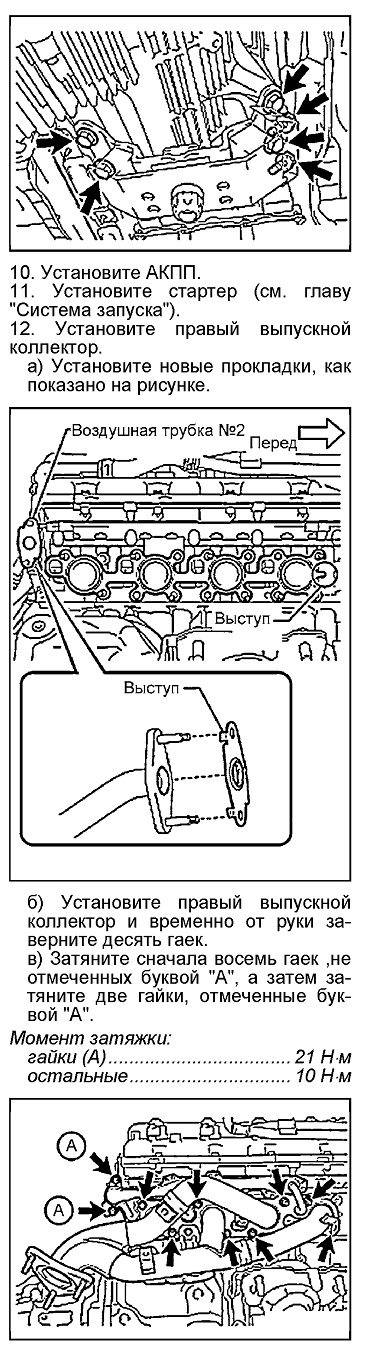

б) Установите левый выпускной коллектор и временно от руки заверните десять гаек.

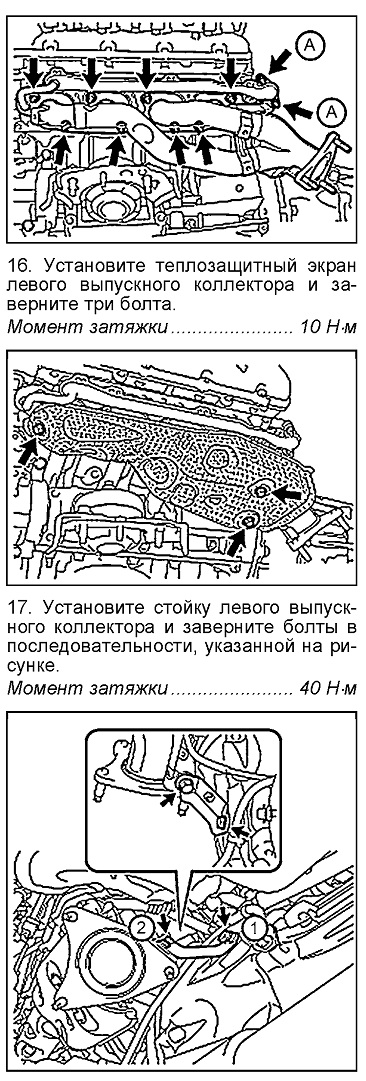

в) Затяните сначала восемь гаек ,не отмеченных (А), а затем затяните две гайки, отмеченные (А).

Момент затяжки:

гайки (А)..................................21 Н-м

остальные..............................10 Н-м

18. Установите карданные валы.

19. Установите приемные трубы системы выпуска.

20. Установите глушитель и резонатор.

21. Установите направляющую масляного щупа.

22. Установите генератор (см. главу "Система зарядки").

23. Установите насос ГУР.

24. Установите компрессор кондиционера.

а) Заверните шпильку и установите компрессор кондиционера.

Момент затяжки.......................10 Н-м

27. Подсоедините шланги перепуска охлаждающей жидкости.

28. Дальнейшая установка производится в порядке, обратном снятию.

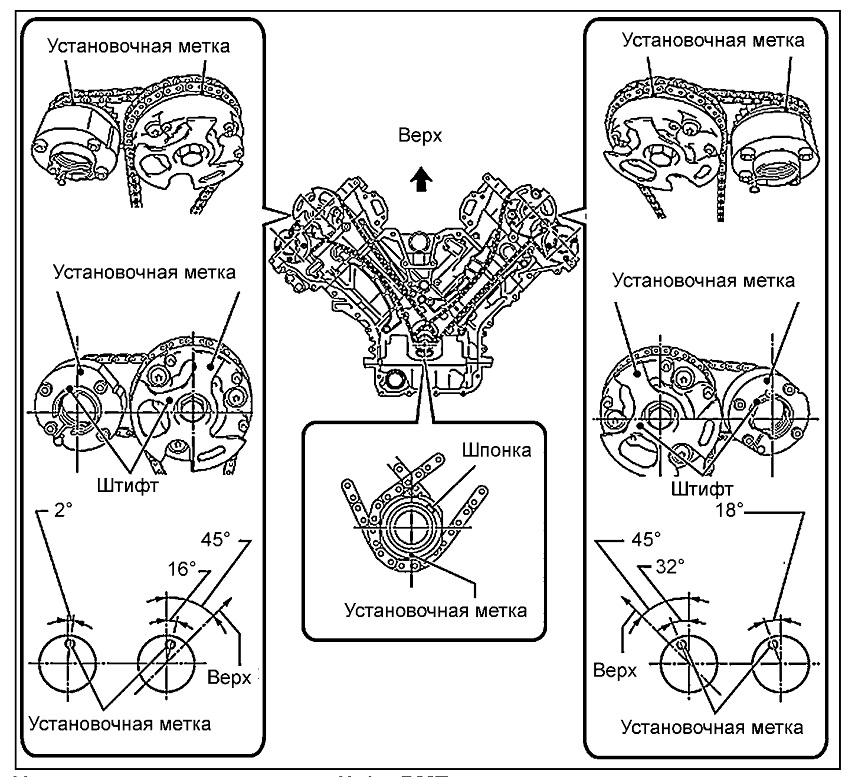

Установка поршня цилиндра №1 в ВМТ такта сжатия.
