Toyota Hilux. Схемы электрооборудования (модели до 2011 г.) - часть 14

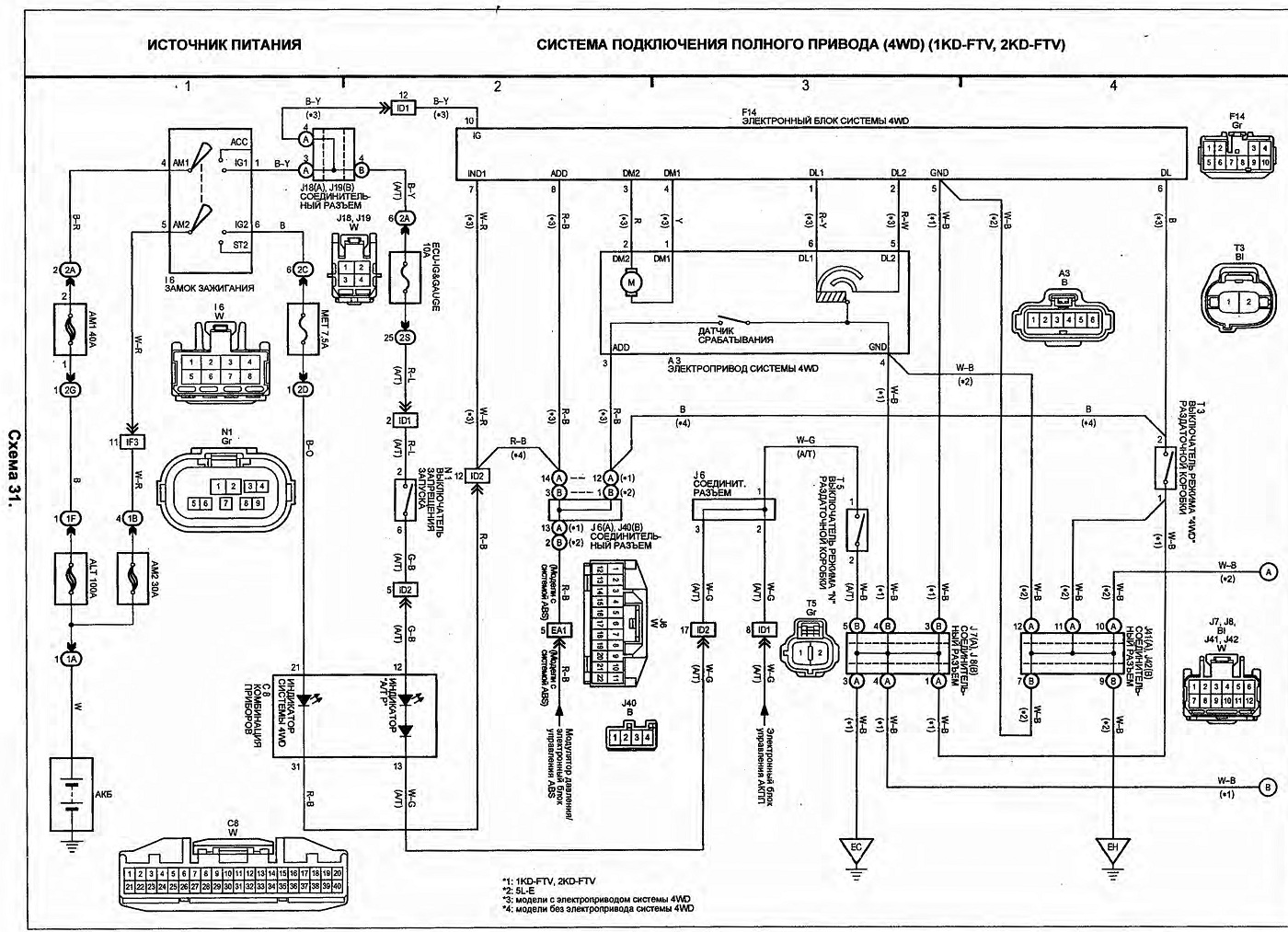

Схема 31

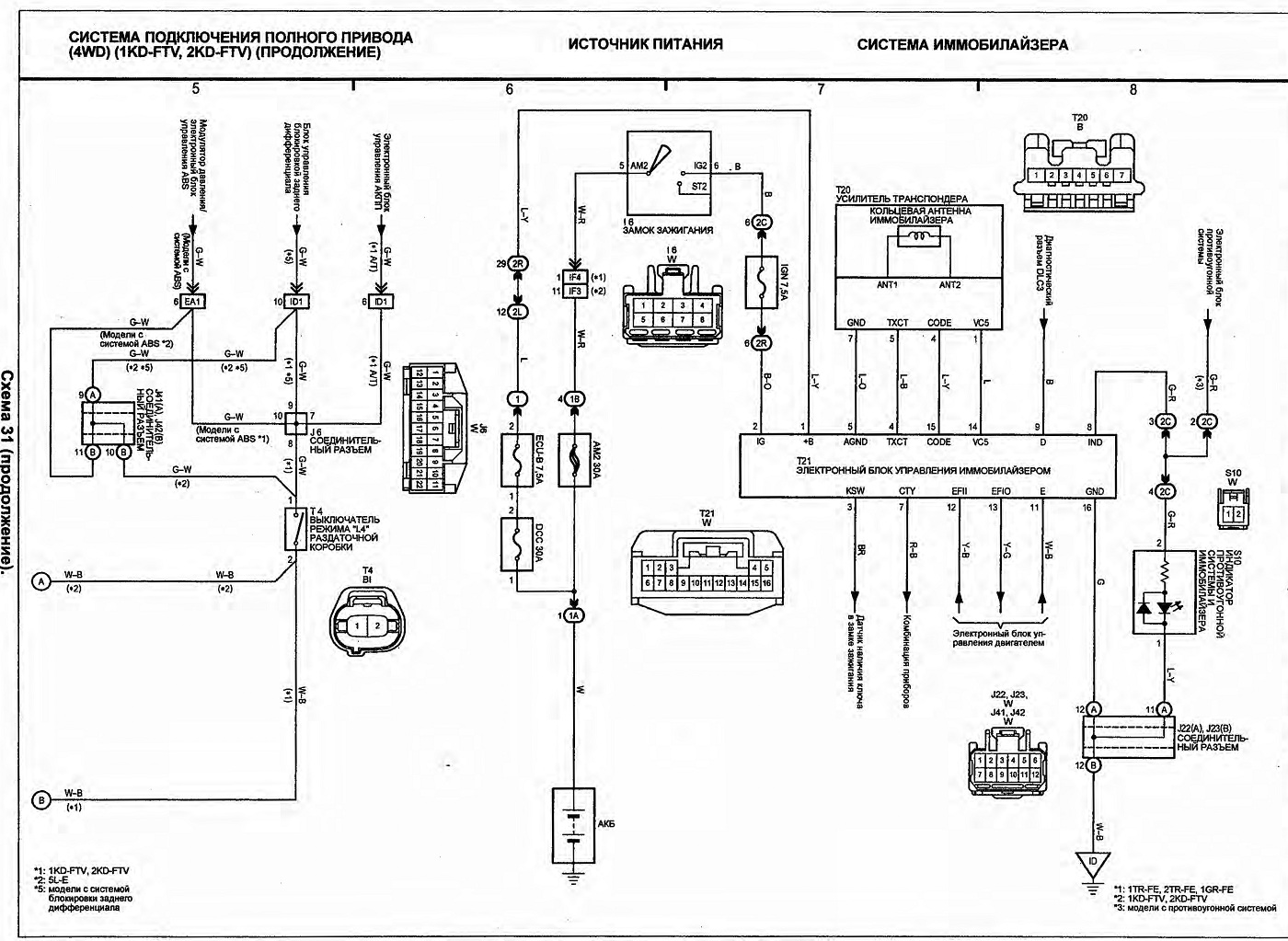

Схема 31 (продолжение)

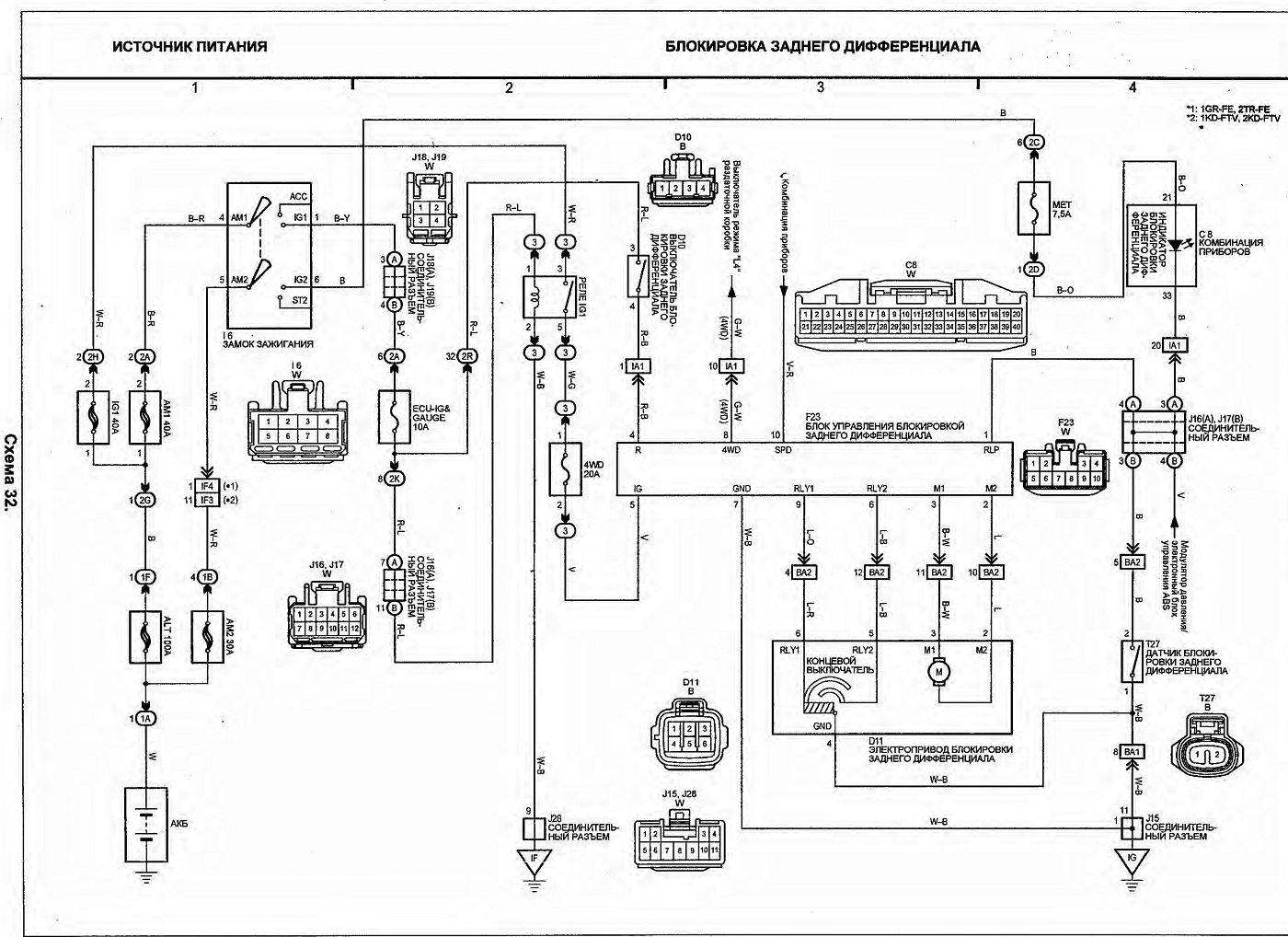

Схема 32
