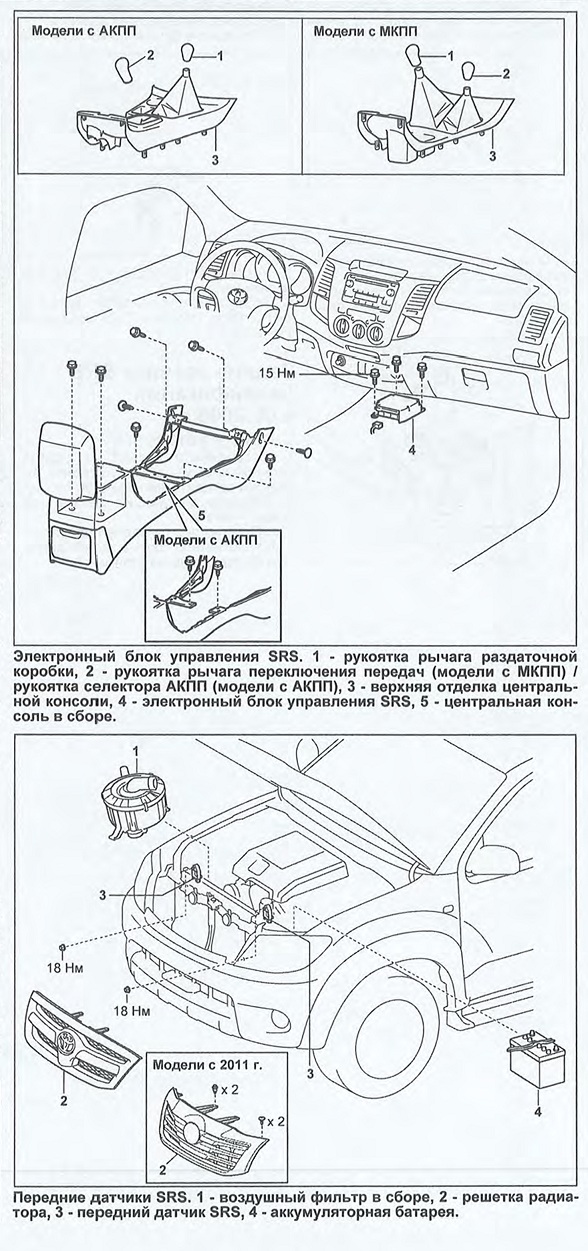

Toyota Hilux. Электронный блок управления SRS

После того, как автомобиль попал в аварию и подушки безопасности не сработали, проведите диагностику системы. Если подушки сработали, замените датчики системы. Датчики заменяются также в случае наличия соответствующего кода неисправности в памяти блока управления или если в процессе обслуживания датчик случайно уронили.



Снятие и установка

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и выждите не менее 90 секунд.

2. Снимите центральную консоль в сборе (см. главу "Кузов").

3. Снимите электронный блок управления SRS.

а) Проверьте, что замок зажигания находится в положении "LOCK".

б) Проверьте, что провод отсоединен от отрицательной клеммы аккумуля-торнрй батареи и что после отключения прошло не менее 90 секунд.

в) Отсоедините разъем от электронного блока управления SRS.

Внимание: перед снятием электронного блока управления SRS всегда проверяйте, что аккумуляторная батарея отключена, в противном случае возможно срабатывание подушек безопасности.

г) Отверните болты и снимите электронный блок управления SRS.

Момент затяжки....................17,5 Н'М


4. Установка проводится в порядке, обратном снятию.

Внимание:

- При установке соблюдайте указанный момент затяжки болтов крепления.

- Разъем подсоединяйте только при закрепленном блоке.

5. После завершения работ выполните проверку системы SRS по индикатору SRS.



Передние датчики SRS

Снятие и установка

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и выждите не менее 90 секунд.

2. Снимите решетку радиатора (см. главу "Кузов").

3. (При снятии левого датчика SRS) Снимите аккумуляторную батарею.

4. (При снятии правого датчика SRS) Снимите воздушный фильтр в сборе.


Боковые датчики SRS (модификации с 08.2008 г.)

Снятие и установка

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и выждите не менее 90 секунд.

2. Снимите нижнюю отделку центральной стойки (см. главу "Кузов").

3. Снимите ремень безопасности переднего сиденья.

а) Используя плоскую отвертку, обмотанную защитной лентой, освободите защелки и снимите крышку пластины верхнего крепления ремня безопасности.


б) Отверните болт и отсоедините пластину верхнего крепления ремня безопасности от центральной стойки.
в) Отсоедините разъем преднатяжителя ремня безопасности.

г) Отверните болт крепления преднатяжителя и снимите ремень безопасности.


4. Снимите боковой датчик SRS.

а) Отсоедините разъем датчика.

б) Отверните болт и снимите датчик.
5. Установка проводится в порядке, обратном снятию.

6. После завершения работ выполните проверку системы SRS по индикатору SRS.



Задние датчики SRS (модификации с 08.2008 г.)

Снятие и установка

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и выждите не менее 90 секунд.

2. Снимите следующие детали (см. главу "Кузов"):

а) Отделку порога задней двери.

б) Уплотнитель проема задней двери.

в) Отделку задней стойки.
