Код

Система

Возможное место неисправности

Причина возникновения неисправности

00

Код нормы

11

Датчик температуры воздуха в салоне

-                      Датчик температуры воздуха в салоне

-                      Жгут проводов или разъемы между датчи­ком и блоком управления кондиционером

-                      Блок управления кондиционером

Обрыв или короткое замыкание цепи датчика температуры воздуха в салоне

12

Датчик температуры наружного воздуха

-                      Датчик температуры наружного воздуха

-                      Жгут проводов или разъемы между датчи­ком и блоком управления кондиционером

-                      Блок управления кондиционером

Обрыв или короткое замыкание цепи датчика температуры наружного воздуха

13

Датчик температуры воздуха за испарителем

-                      Датчик температуры воздуха за испарителем

-                      Жгут проводов или разъемы между датчи­ком и блоком управления кондиционером

-                      Блок управления кондиционером

Обрыв или короткое замыкание цепи датчика температуры воздуха за испарителем

Код

Система

Возможное место неисправности

Причина возникновения неисправности

00

Код нормы

14

Датчик температуры охлаждающей жидкости

-                      Электронный блок управления двигателем

-                      Жгут проводов или разъемы между электронным блоком управления двигателем и блоком управления кондиционером

-                      Блок управления кондиционером

Обрыв или короткое замыкание цепи датчика температуры охлаждающей жидкости

21

Датчик солнечного света

-                      Датчик солнечного света

-                      Жгут проводов или разъемы между датчи­ком и бдоком управления кондиционером

-                      Блок управления кондиционером

Обрыв или короткое замыкание цепи датчика солнечного света

23

Выключатель по давлению хладагента

-                      Выключатель по давлению

-                      Жгут проводов или разъемы между выключателем по давлению и блоком управления кондиционером

-                      Блок управления кондиционером

-                      Трубки кондиционирования

Обрыв в цепи выключателя по давления хладагента или ненормальное давление хладагента в системе

41

Сервопривод заслонки смешивания потоков воздуха (со стороны пассажира)

-                      Сервопривод заслонки смешивания потоков воздуха

-                      Жгут проводов или разъемы между сервоприводом и блоком управления кондиционером

-                      Блок управления кондиционером

Нет отклика со стороны сервопривода заслонки смешивания потоков воздуха

42

Сервопривод заслонки забора воздуха

-                      Сервопривод заслонки забора воздуха

-                      Жгут проводов или разъемы между сервоприводом и блоком управления кондиционером

-                      Блок управления кондиционером

Нет отклика со стороны сервопривода заслонки забора воздуха

43

Сервопривод заслонки направления воздушного потока

-                      Сервопривод заслонки направления воздушного потока

-                      Жгут проводов или разъемы между серво­приводом и блоком управления кондицио­нером

-                      Блок управления кондиционером

Нет отклика со стороны сервопривода заслонки направления воздушного потока

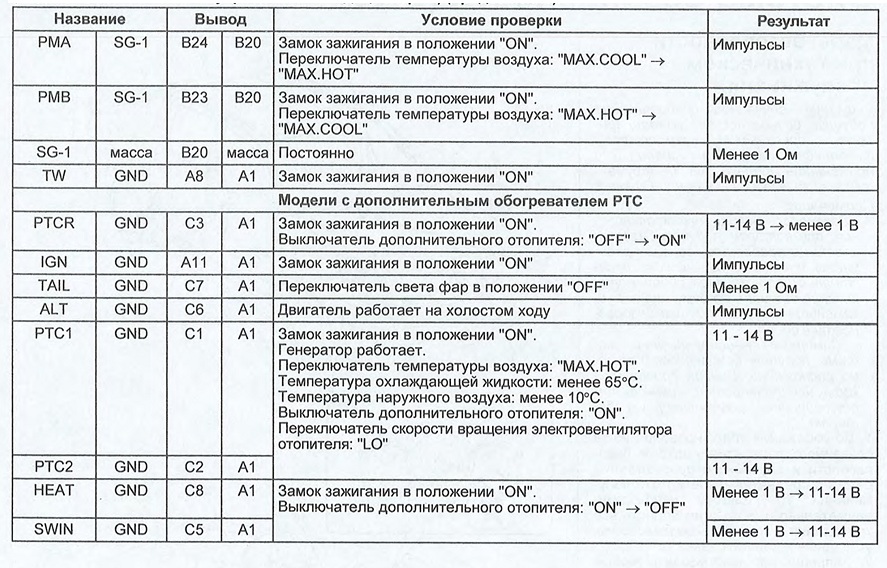

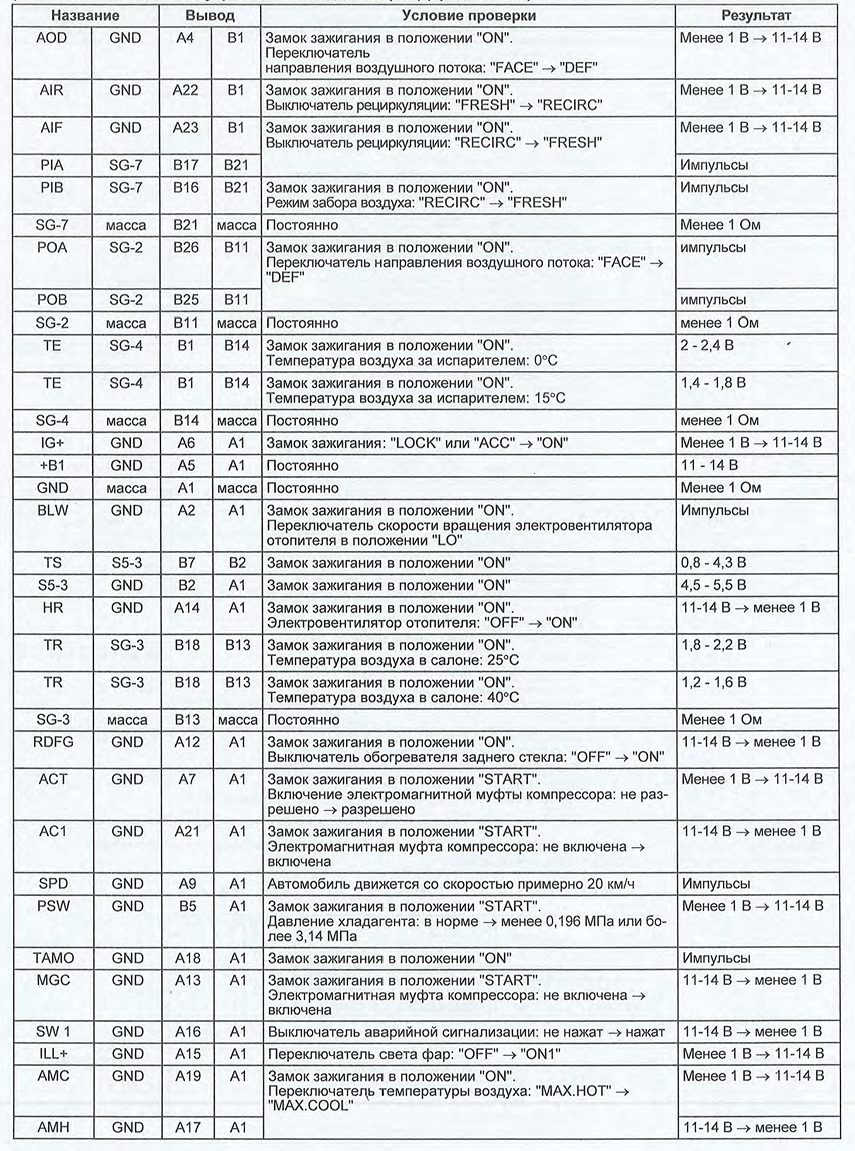

Название

Вывод

Условие проверки

Результат

PSW

GND

4

29

Замок зажигания в положении "START". Давление хладагента менее 0,18 МПа. Кондиционер включен. Электровентилятор отопителя включен.

менее 1 В

BLW

(MHOT)

GND

38

29

Замок зажигания в положении "ON".

Электровентилятор отопителя: "ON".

Переключатель температуры воздуха: "МАХ.НОТ" -> в лю­бом

положении, кроме "МАХ НОТ"

Выключатель системы увеличения оборотов холостого хода: "ON" -> "OFF"

Температура охлаждающей жидкости 65°С

10 - 14 В -» менее 1 В

POWHTR

GND

5

29

менее 1 В -> 10 -14 В

ТЕ

SG-1

24

31

Замок зажигания в положении "ON".

Температура воздуха за испарителем 0°С. Переключатель температуры воздуха в положении "MAX.COOL"

2,0-2,4 В

ТЕ

SG-1

24

31

Замок зажигания в положении "ON".

Температура воздуха за испарителем 15°С. Переключатель температуры воздуха в положении "MAX.COOL"

1,4-1,8 В

SG-1

31

масса

Постоянно

менее 1 Ом

SWIN

(HOTLP)

GND

15

29

Замок зажигания в положении "ON".

Электровентилятор отопителя: "ON".

Переключатель температуры воздуха: "МАХ.НОТ" -> в лю­бом

положении, кроме "МАХ НОТ"

Выключатель системы увеличения оборотов холостого хода: "ON" -> "OFF"

Температура охлаждающей жидкости 65°С

менее 1 В -> 10 -14 В

RPTC

GND

26

29

10 -14 В -» менее 1 В

TW

GND

32

29

Замок зажигания в положении "ON"

Импульсы

TACO

GND

33

29

Двигатель работает на холостом ходу

Импульсы

ALT

GND

37

29

Двигатель работает на холостом ходу

Импульсы

PTC1

GND

3

29

Замок зажигания в положении "ON".

Электровентилятор отопителя: "ON".

Переключатель температуры воздуха: "МАХ.НОТ" -> в лю­бом

положении, кроме "МАХ НОТ"

Выключатель системы увеличения оборотов холостого хода: "ON" -> "OFF"

Температура охлаждающей жидкости 65°С

менее 1 В->10 -14 В

PTC2

GND

2

менее 1 В -> 10 -14 В

MGC

масса

19

масса

Замок зажигания в положении "START".

Электромагнитная муфта компрессора кондиционера: "OFF" -> "ON"

менее 1 В -> 10 -14 В

ACT

GND

39

29

Замок зажигания в положении "START". Выключатель кондиционера: "OFF" -> "ON". Электровентилятор отопителя: "OFF" -» "ON".

менее 1 В -> 10 -14 В

AC1

GND

35

29

Замок зажигания в положении "START".

Электромагнитная муфта компрессора кондиционера: "OFF" "ON"

10 -14 В -» менее 1 В
