Toyota Hilux. Насос усилителя рулевого управления

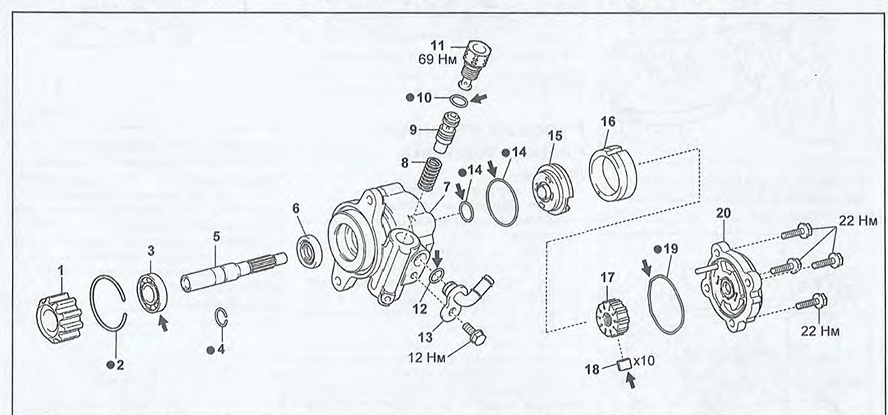

Насос усилителя рулевого управления (модели с двигателями 1KD-FTV и
2KD-FTV). 1 - шестерня привода насоса, 2 - стопорное кольцо, 3 - подшипник,
4 - стопорное кольцо, 5 - вал привода насоса, 6 - сальник, 7 - корпус
насоса, 8 - пружина, 9 - регулятор расхода, 10 - кольцевое уплотнение, 11 -
штуцер нагнетательного трубопровода, 12 - кольцевое уплотнение, 13 - штуцер
возвратного шланга, 14 - кольцевое уплотнение, 15 - передний диск, 16 -
статорное кольцо, 17 - ротор, 18 - лопасть, 19 - кольцевое уплотнение, 20 -
крышка корпуса насоса.
Примечание: при сборке, на поверхности, указанные стрелками, нанесите
рабочую жидкость гидроусилителя.

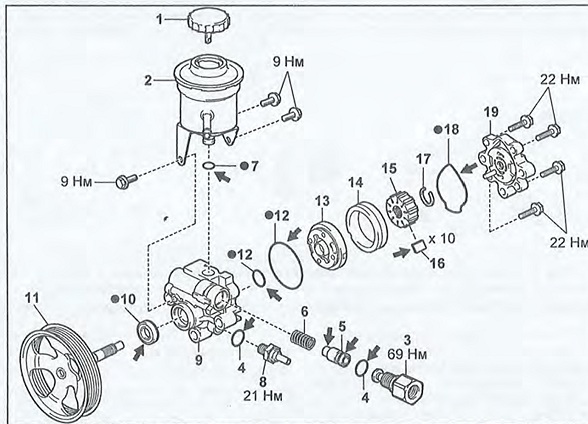

Насос усилителя рулевого управления (модели с
двигателями 2TR-FE). 1 - крышка бачка, 2 - бачок рабочей жидкости усилителя
рулевого управления, 3 - штуцер нагнетательного трубопровода, 4 - кольцевое
уплотнение, 5 - регулятор расхода, 6 - пружина, 7 - кольцевое уплотнение, 8
- датчик давления рабочей жидкости, 9 - корпус насоса, 10 - сальник, 11 -
шкив привода насоса, 12 - кольцевое уплотнение, 13 - передний диск, 14 -
статорное кольцо, 15 - ротор, 16 - лопасть, 17 - стопорное кольцо, 18 -
кольцевое уплотнение, 19 - крышка корпуса насоса.
Примечание: при сборке, на поверхности, указанные стрелками, нанесите
рабочую жидкость гидроусилителя.
Снятие и установка
Примечание:
- Установка производится в порядке, обратном снятию.
- После установки долейте рабочую жидкость гидрдусилителя и прокачайте
систему. Убедитесь в отсутствии утечек рабочей жидкости.
1. (2TR-FE) Отсоедините провод от отрицательной клеммы аккумуляторной
батареи.
2. (1KD-FTV и 2KD-FTV) Снимите нижние кожухи защиты двигателя.
б) Снимите кольцевое уплотнение. Примечание: при установке используйте новое кольцевое уплотнение.
