Toyota Hilux. Разборка редуктора заднего моста

Toyota Hilux. Разборка редуктора заднего моста - часть 1

1. Снимите редуктор заднего моста.

2. Закрепите редуктор заднего моста, как показано на рисунке.

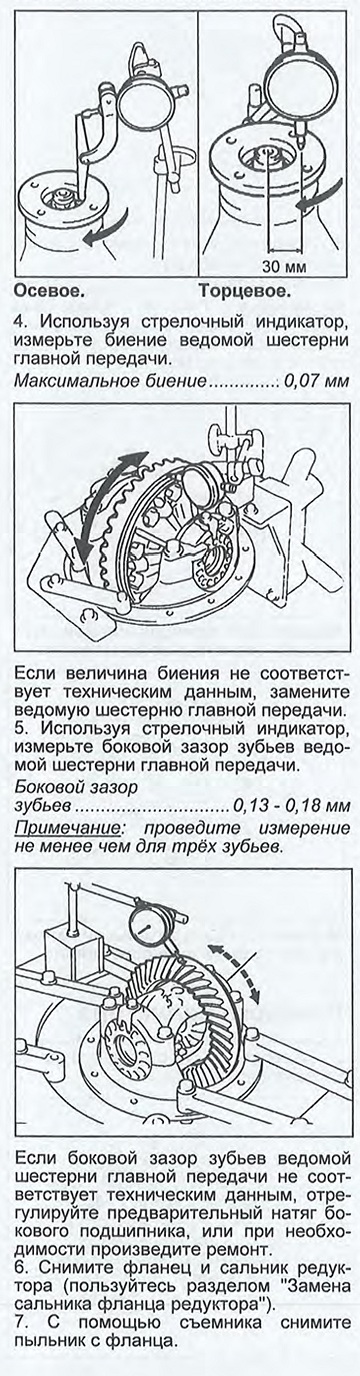

3. Проверьте биение фланца. Установите индикатор, как показано на рисунке, и измерьте осевое и торцевое биение соединительного фланца.

Максимально допустимое

биение..........................................0,1 мм

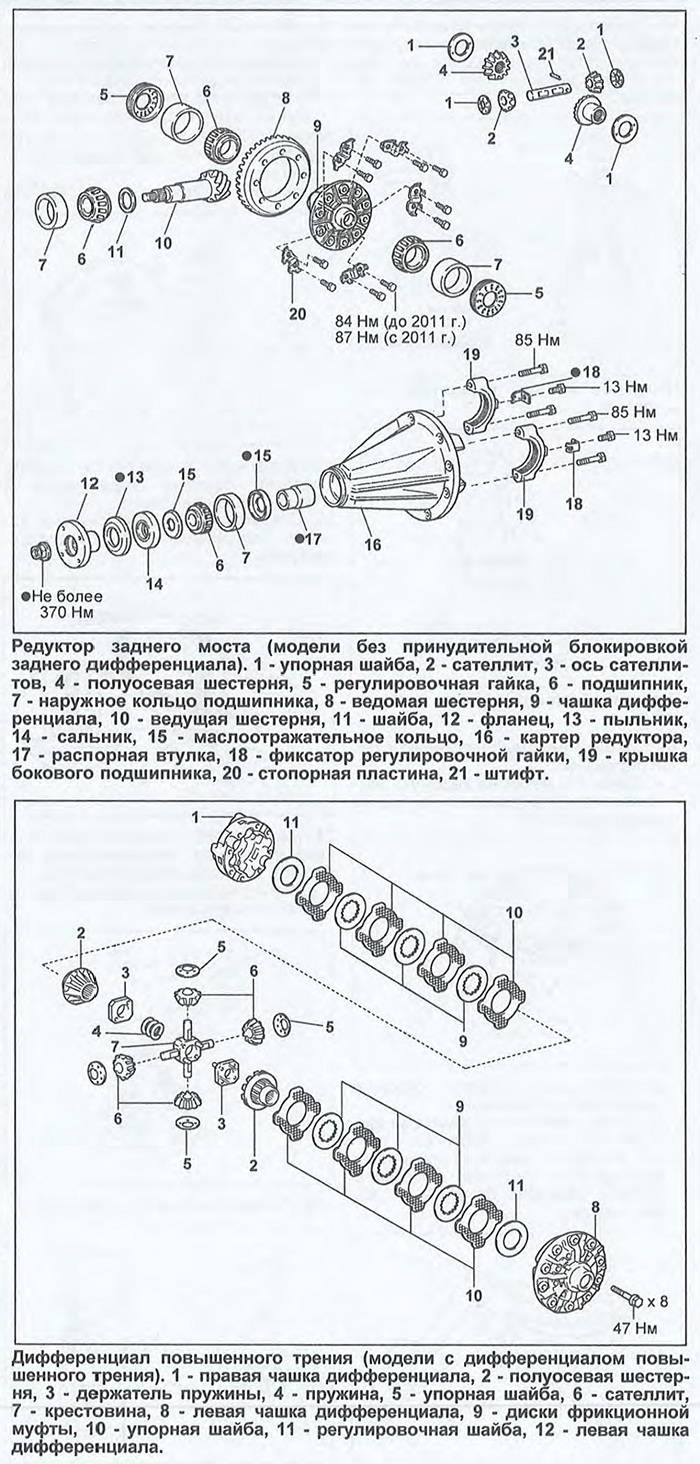

Редуктор заднего моста (модели без принудительной блокировкой заднего дифференциала). 1 - упорная шайба, 2 - сателлит, 3 - ось сателлитов, 4 - полуосевая шестерня, 5 - регулировочная гайка, 6 - подшипник, 7 - наружное кольцо подшипника, 8 - ведомая шестерня, 9 - чашка дифференциала, 10 - ведущая шестерня, 11 - шайба, 12 - фланец, 13 - пыльник, 14 - сальник, 15 - маслоотражательное кольцо, 16 - картер редуктора, 17 - распорная втулка, 18 - фиксатор регулировочной гайки, 19 - крышка бокового подшипника, 20 - стопорная пластина, 21 - штифт.

Дифференциал повышенного трения (модели с дифференциалом повышенного трения). 1 - правая чашка дифференциала, 2 - полуосевая шестерня, 3 - держатель пружины, 4 - пружина, 5 - упорная шайба, 6 - сателлит, 7 - крестовина, 8 - левая чашка дифференциала, 9 - диски фрикционной муфты, 10 - упорная шайба, 11 - регулировочная шайба, 12 - левая чашка дифференциала.
