Toyota Hilux. Система облегчения запуска дизельного двигателя 1KD-FTV, 2KD-FTV

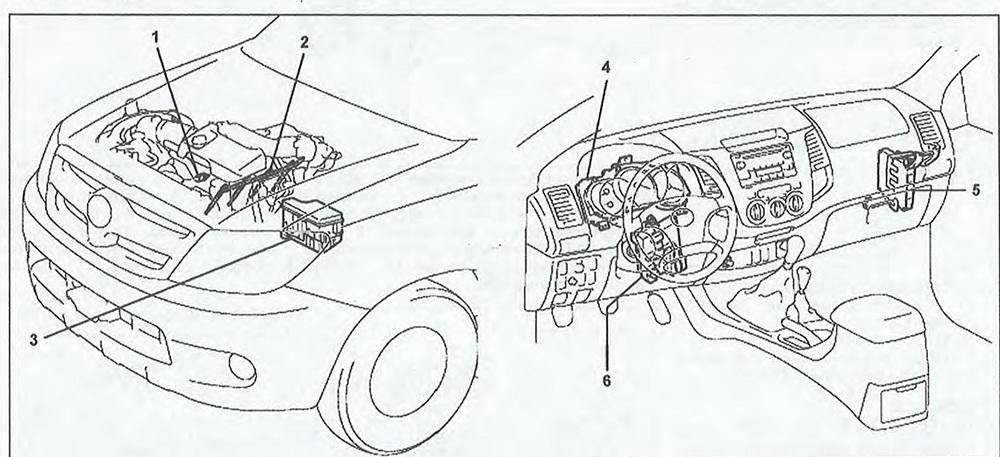

Система облегчения запуска. 1 - датчик температуры охлаждающей жидкости, 2 - свечи накаливания, 3 - блок реле в моторном отсеке (реле свечей накаливания GLOW, предохранитель GLOW H-FUSE, предохранитель АМ2 H-FUSE), 4 - комбинация приборов, 5 - электронный блок управления, 6 - монтажный блок со стороны водителя (предохранитель МЕТ).
(1KD-FTV, 2KD-FTV)
Проверка на автомобиле
1. Проверьте время горения индикатора свечей накаливания.
Поверните ключ в замке зажигания в положение "ON" и измерьте время
горения индикатора свечей накаливания согласно графику.
2. Проверьте параметры системы облегчения запуска.
а) Поверните ключ в замке зажигания в положение "ON" и измерьте время в
течение которого на свечи накаливания подается напряжение аккумуляторной
батареи.
Время:
Температура ОЖ:
более 40 °С...................................1с
менее 40Х!..................15 с и более
б) Поверните ключ в замке зажигания в положение "START" и проверьте
подачу напряжения на свечи накаливания.
в) При проворачивании стартером измерьте время в
течение которого на свечи накаливания подается напряжение аккумуляторной
батареи. Время:
Температура ОЖ:
более 4043...................................1 с
менее 40°С...................15 с и более
3. Проверка послепускового нагрева. Запустите двигатель и измерьте время
подачи напряжения на вывод GREL электронного блока управления.
Проверка реле свечей накаливания
Примечание: соблюдайте полярность подсоединения питания, в противном
случае реле может быть повреждено.
1. Проверьте сопротивление реле. Омметром измерьте сопротивление между
выводами "3" и "5" реле. Номинальное
сопротивление...............более 10 кОм
Если условие не выполняется, то замените реле.
2. Проверьте работу реле.
Подайте напряжение аккумуляторной батареи на выводы "1" и "2" реле.
Омметром проверьте сопротивление между выводами "3"
и "5" реле. Номинальное
сопротивление...................менее 1 Ом
Если условие не выполняется, то замените реле.
