1.    Снимите электровентилятор системы ох­лаждения двигателя в сборе с кожухом (см. «Снятие и установка элекгровентилятора ра­диатора системы охлаждения двигателя в сборе с кожухом», с. 107).

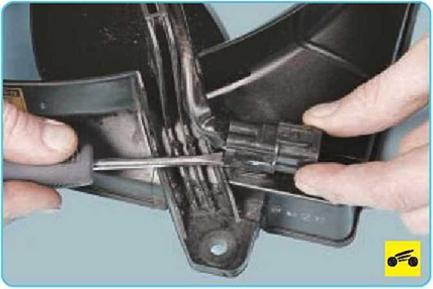

3.    ...снимите колодку жгута проводов, выведя держатель из отверстия кожуха вентилятора.

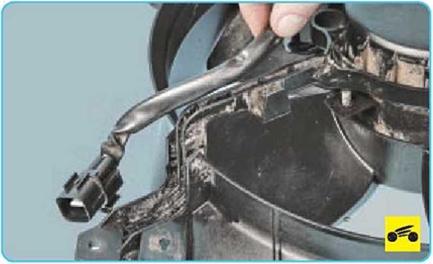

4.    Выведите жгут проводов из держателя на

кожухе.

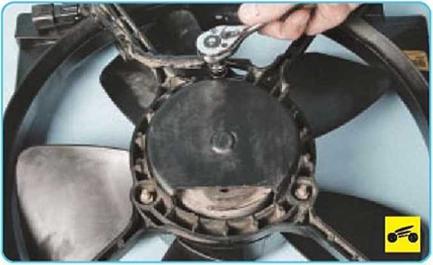

5.    Отверните три гайки крепления электро­двигателя к кожуху..

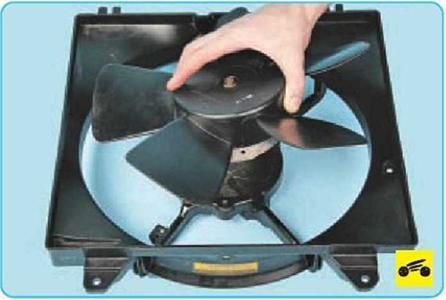

6.     ...и снимите электродвигатель.

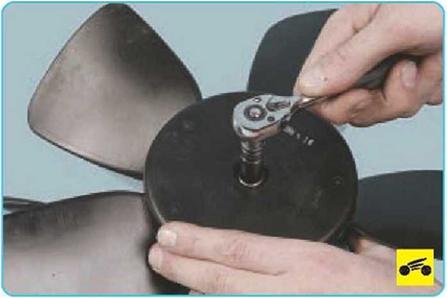

7.     Отверните гайку крепления крыльчатки к валу электродвигателя...

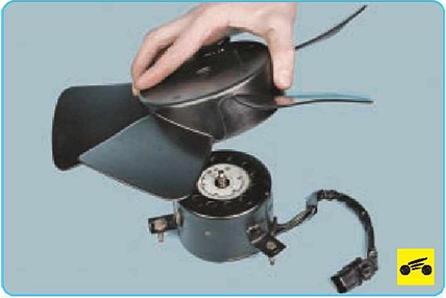

8. ...и снимите крыльчатку.









Обратите внимание на маркировку, нанесен­ную на корпус электродвигателя, чтобы при замене приобрести электродвигатель та­кой же конструкции.



9.    Установите детали в порядке, обратном снятию.
