Toyota Camry (2005+). МОНТАЖНЫЕ БЛОКИ

Toyota Camry (2005+). РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ И ИХ ЗАМЕНА

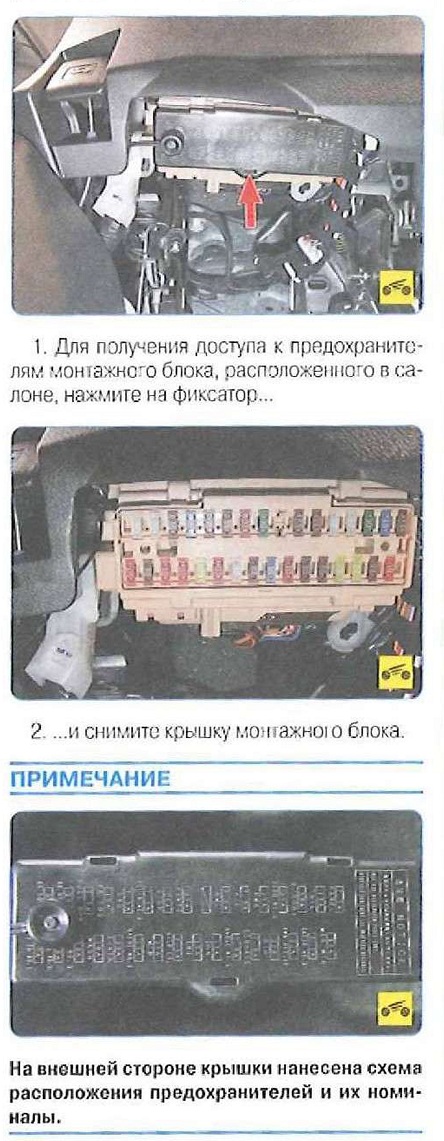

Большинство предохранителей установлено в монтажном блоке реле и предохранителей салона (рис. 10.1), расположенном в левой части панели приборов снизу под пластиковой крышкой (в этом же блоке...

...установлен электронный блок управлении электрооборудованием кузова). Назначение предохранителей (их номера указаны на рисунке) указано в табл. 10.1.

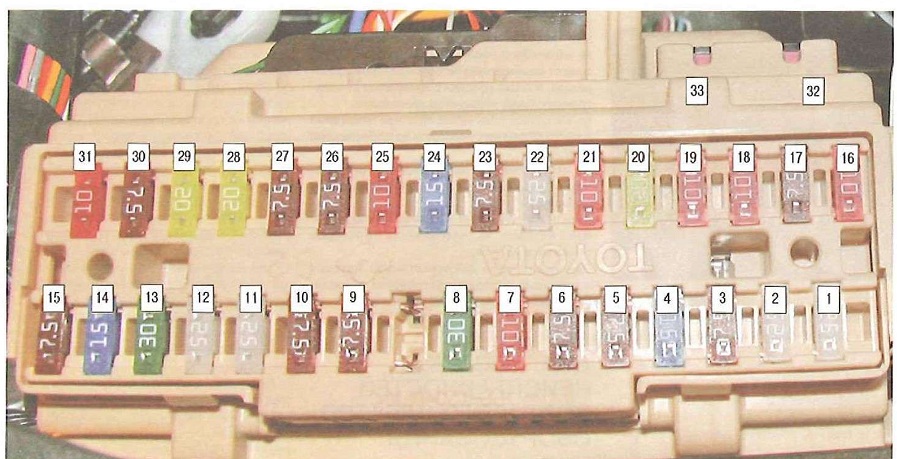

Рис. 10.1, Номера предохранителей в монтажном блоке, расположенном в салоне

Таблица 10.1

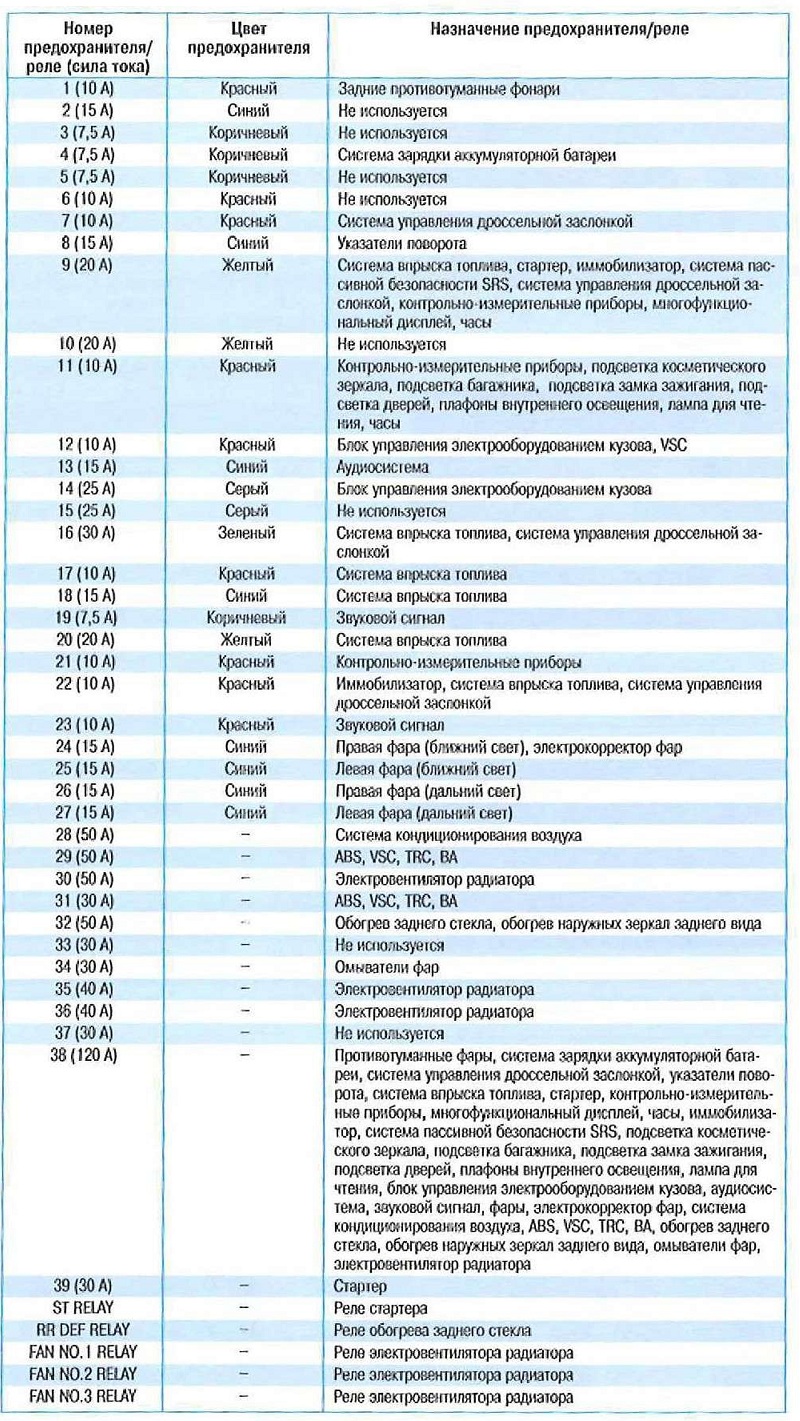

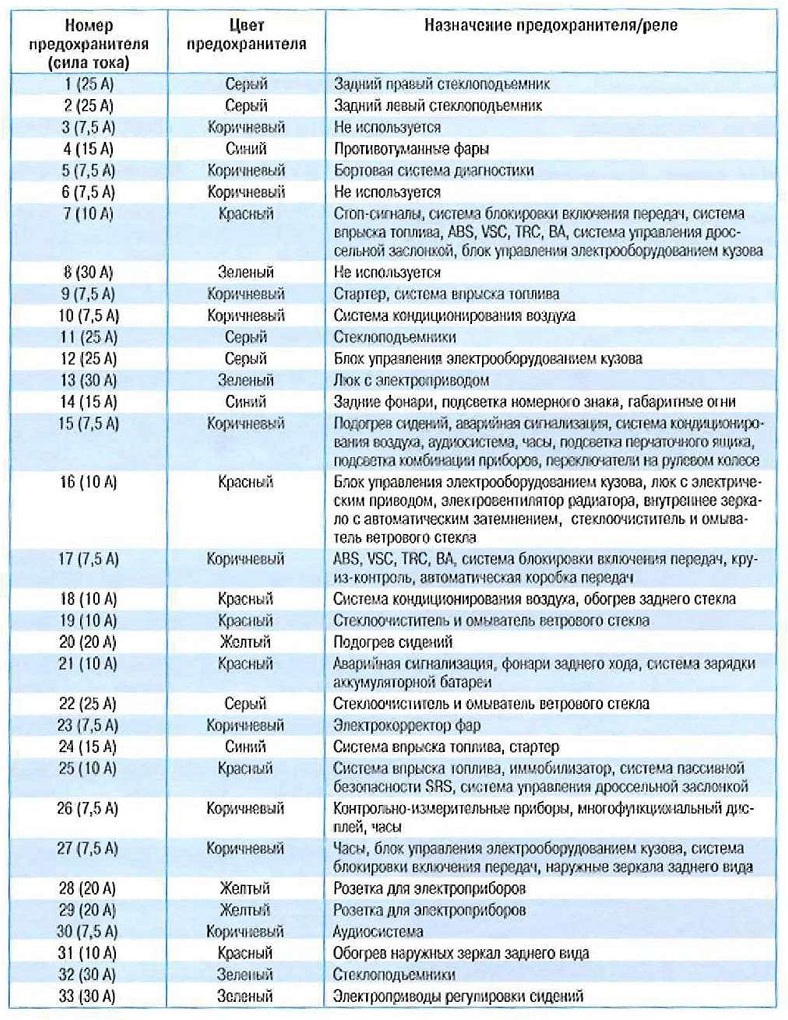

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, УСТАНОВЛЕННЫХ В МОНТАЖНОМ БЛОКЕ В САЛОНЕ

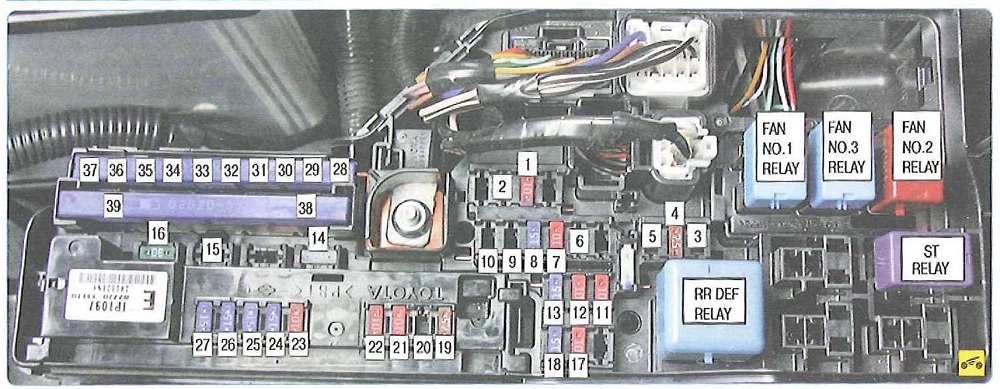

Рис. 10.2. Обозначение предохранителей, плавких вставок и реле в монтажном блоке, расположенном в моторном отсеке

Таблица 10.2

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ, УСТАНОВЛЕННЫХ В МОНТАЖНОМ БЛОКЕ В МОТОРНОМ ОТСЕКЕ

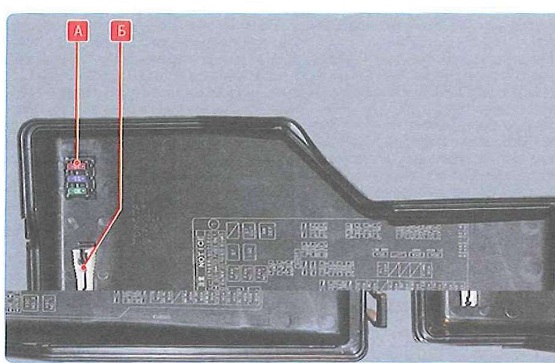

Рис. 10.3. Крышка блока предохранителей
