Toyota Camry (2005+). ЗАМЕНА ПЕРЕДНЕГО ПОПЕРЕЧНОГО РЫЧАГА ЗАДНЕЙ ПОДВЕСКИ

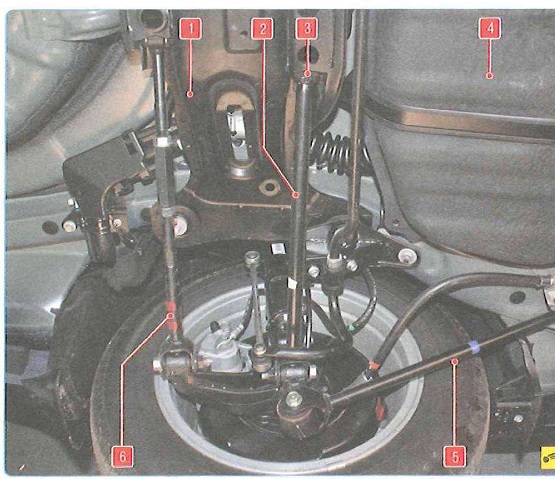

Рис, 7.4. Расположение рычагов задней подвески (левая сторона): 1 - поперечина задней подвески; 2 - передний поперечный рычаг; 3 - внутренний шарнир переднего поперечного рычага; 4 - топливный бак; 5 - продольный рычаг; 6 - задний поперечный рычаг









5. Установите детали в порядке, обратном снятию.
