Toyota Camry
(2005+). ПРИВОДЫ ПЕРЕДНИХ КОЛЕС
ОСОБЕННОСТИ КОНСТРУКЦИИ
При пода передних колес состоят из внутренних 7 (рис. 6.27) и наружных 1 шарниров равных угловых скоростей (ШРУС), соединенных валами 5. Наружный шарнир обеспечивает возможность только угловых перемещений соединяемых валов. Внутренний шарнир дополнительно к угловым обеспечивает осевые смещения валов при повороте передних колес и рабочей подвески. На корпус наружного шарнира напрессовано задающее кольцо датчика частоты вращения колеса.

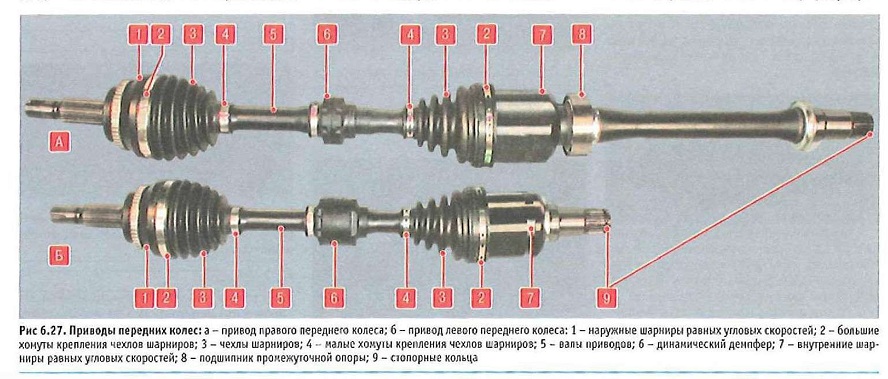

Рис 6.27. Приводы передних колес:
Возможные неисправности приводов передних колес, их причины и способы устранения
| Причина неисправности | Способ устранения |
| Вибрации при движении автомобиля | |
| Сильный износ наружного шарнира привода колеса | Замените изношенный шарнир |
| Деформация вала привода колеса | Замените привод в сборе |
| Сильный износ внутреннего шарнира типа Лебро привода колеса | Замените внутренний шарнир |
| Износ роликов внутреннего шарнира типа Трипод привода колеса | То же |
| Ослабление гайки крепления ступицы | Затяните или замените гайку |
| Увод автомобиля в сторону | |
| Износ или повреждение обоймы внутреннего шарнира типа Лебро | Замените шарнир |
| Износ или повреждение наружного шарнира | То же |
| Повреждение или деформация вала привода колеса | Замените привод в сборе |
| Ослабление гайки крепления ступицы | Затяните или замените гайку |
| Вытекание смазки из шарниров | |
| Износ или разрыв защитного чехла наружного или внутреннего шарнира | Осмотрите шарнир, при наличии люфта замените. Замените поврежденный чехол и смазку |
| Недостаточная затяжка хомутов | Замените и надежно затяните хомуты |
| Шум, стук со стороны переднего колеса при движении автомобиля | |
| Повреждение или деформация вала привода колеса | Замените привод в сборе |
| Биение вала привода переднего колеса | То же |
| Сильный износ внутреннего шарнира типа Лебро привода колеса | Замените внутренний шарнир |
| Износ роликов внутреннего шарнира типа Трипод привода колеса | То же |
| Ослабление гайки крепления ступицы | Затяните или замените гайку |
| Стук при поворотах автомобиля | |
| Сильный износ наружного шарнира привода колеса | Замените шарнир |
