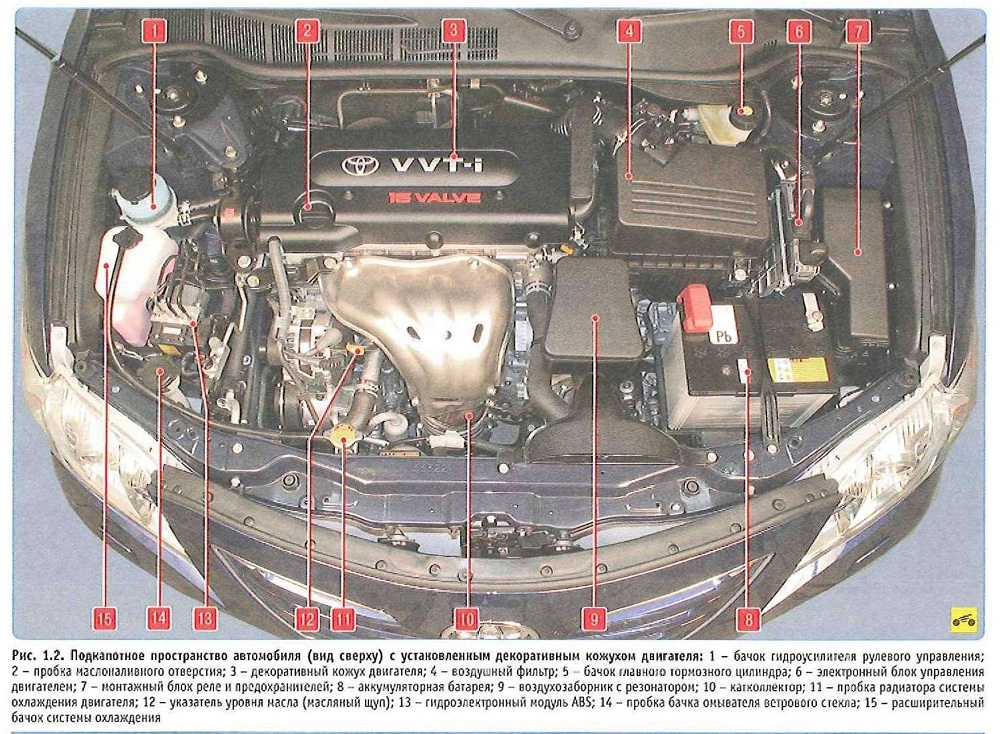

Toyota Camry (2005+). Подкапотное пространство

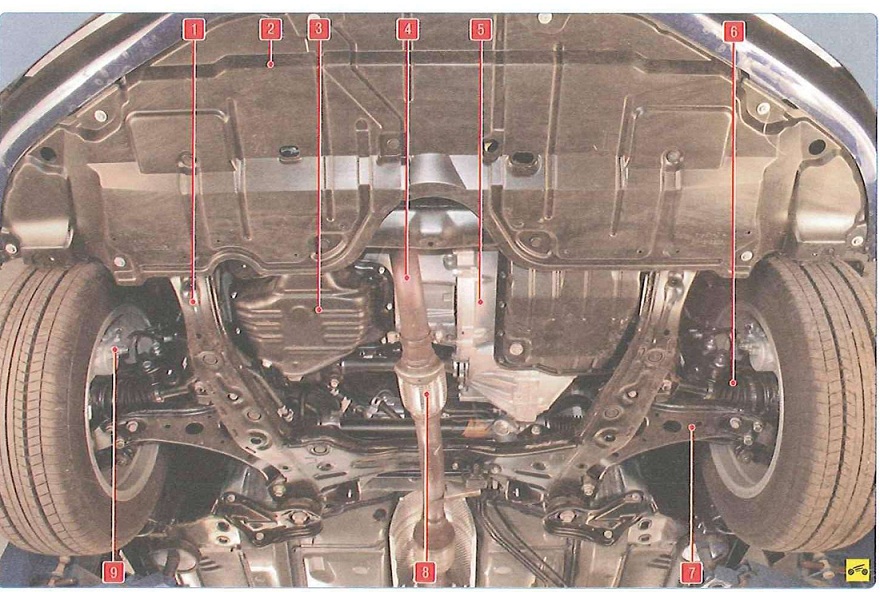

Рис. 1.3. Подкапотное пространство автомобиля (вид снизу) и основные агрегаты (брызговик и защита двигателя для наглядности сняты): 1 - передний подрамник; 2 - брызговик двигателя; 3 - двигатель; 4 - приемная труба; 5 - коробка передач; б - привод левого переднего колеса; 7 - рычаг передней подвески; 8 - сильфон; 9 - тормозной механизм правого переднего колеса

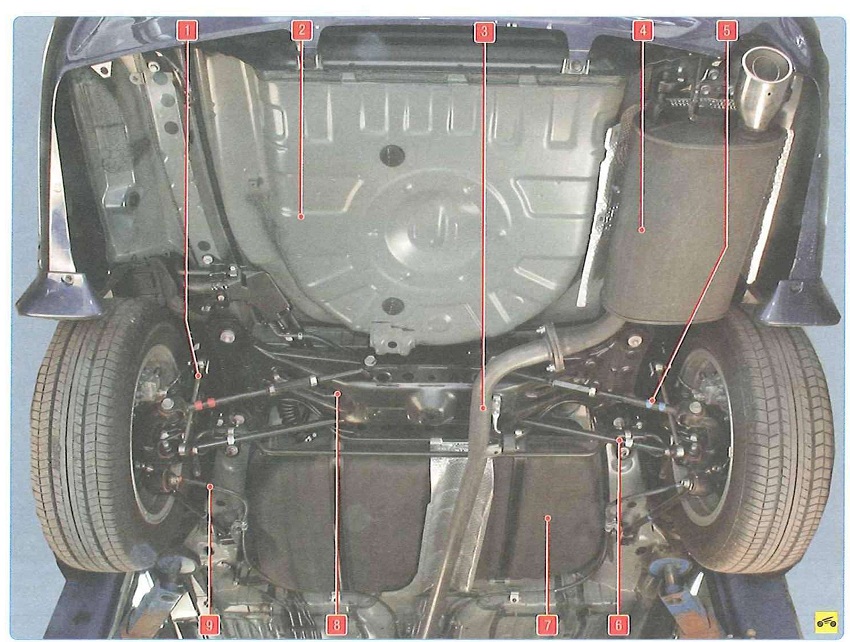

Рис. 1.4. Основные агрегаты автомобиля (вид снизу сзади): 1 - стойка стабилизатора поперечной устойчивости; 2 - ниша запасного колеса; 3 - дополнительный глушитель системы выпуска отработавших газов; 4 - основной глушитель системы выпуска отработавших газов; 5, 6 - задние поперечные рычаги задней подвески; 7 - топливный бак; 8 - кронштейн панели кузова; 9 - трос привода ручного тормоза
