Шкода Фабия (2010). Электросхемы - часть 2

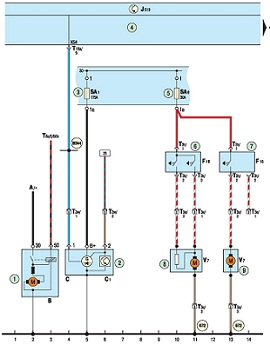

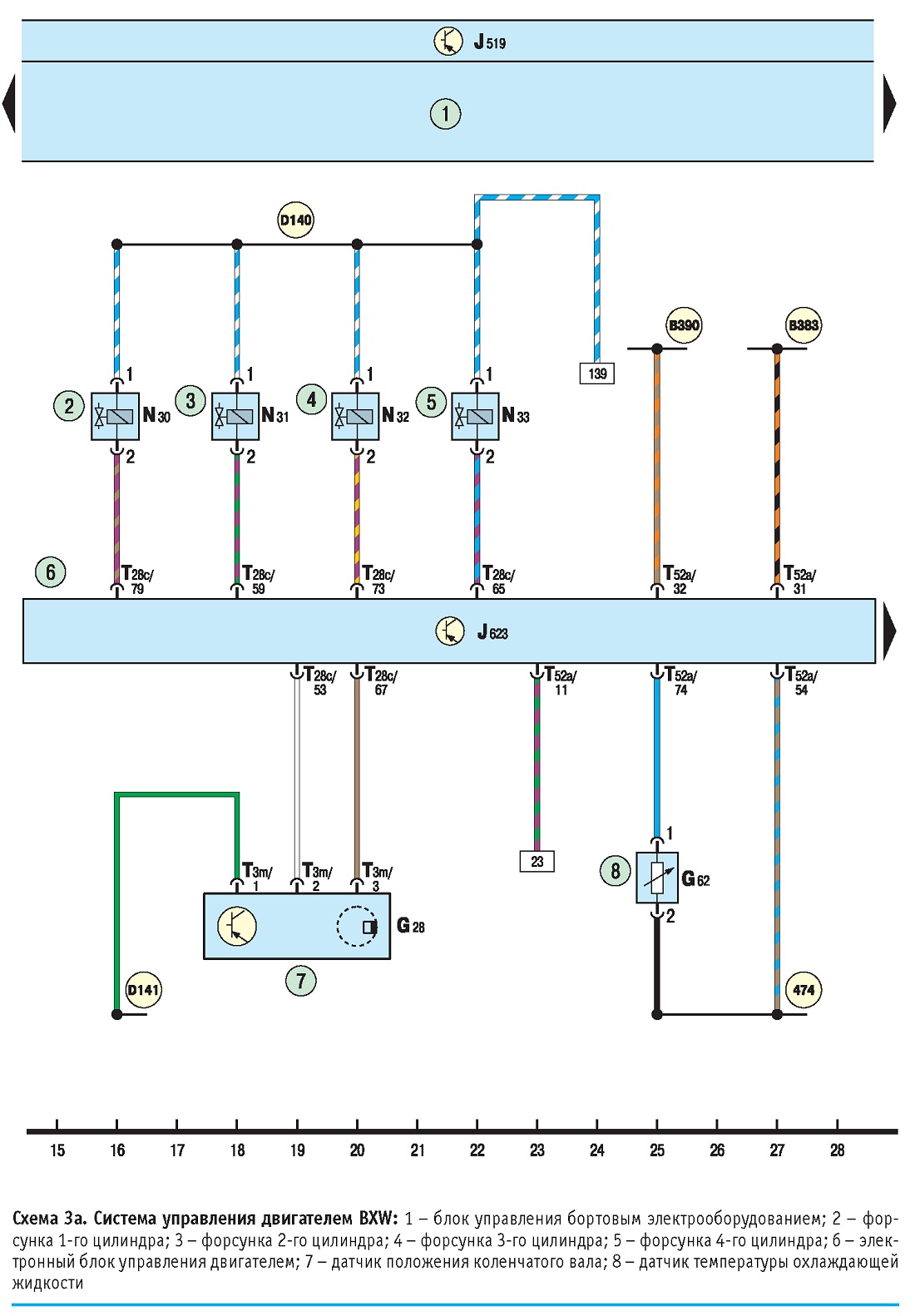

Шкода Фабия (2010). Электросхема За. Система управления двигателем BXW: 1 - блок управления бортовым электрооборудованием; 2 - форсунка 1-го цилиндра; 3 - форсунка 2-го цилиндра; 4 - форсунка 3-го цилиндра; 5 - форсунка 4-го цилиндра; б - электронный блокуправления двигателем; 7 - датчик положения коленчатого вала; 8 - датчик температуры охлаждающей жидкости

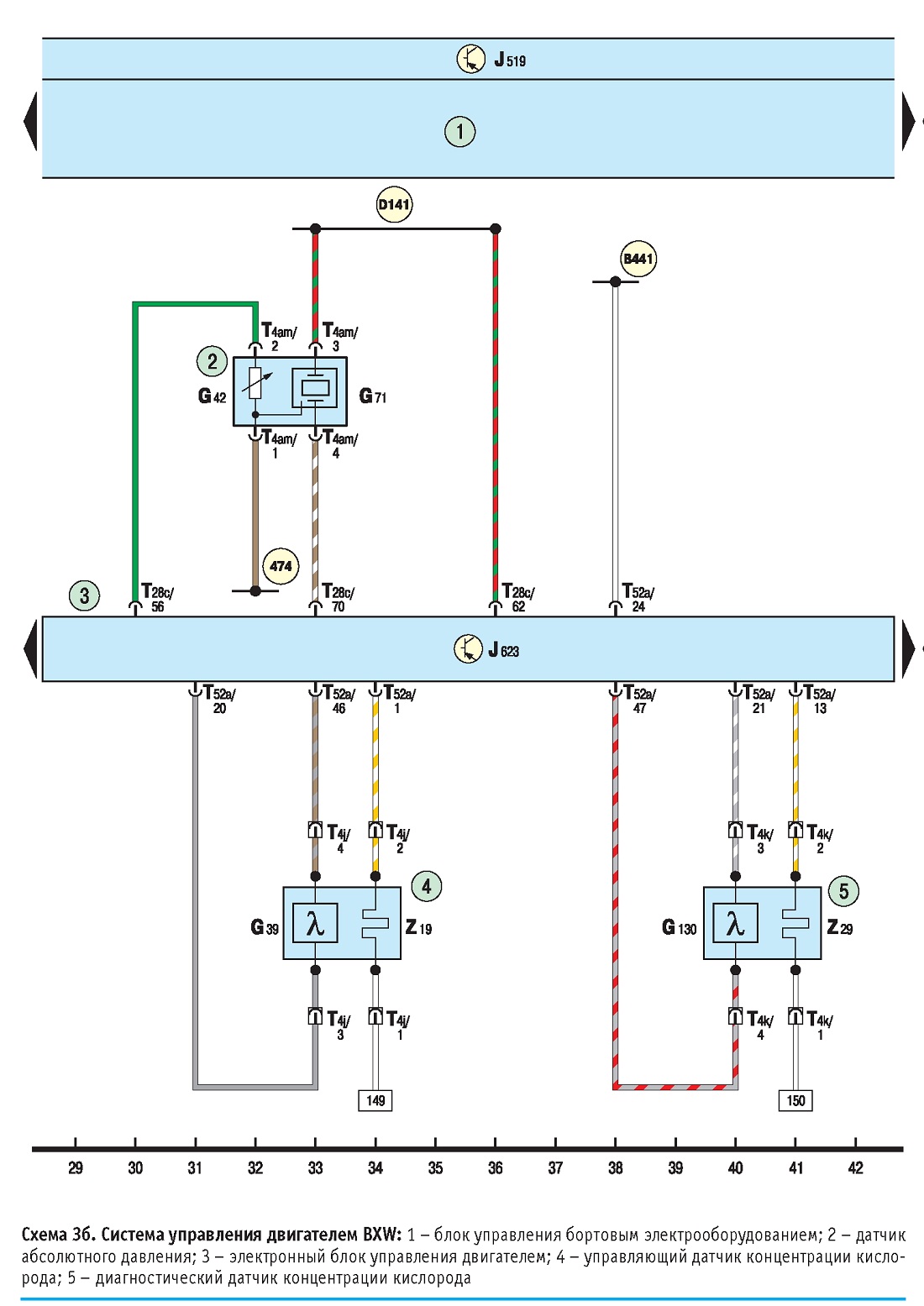

Шкода Фабия (2010). Электросхема 3б. Система
управления двигателем BXW: 1 - блок управления бортовым
электрооборудованием; 2 - датчик
абсолютного давления; 3 - электронный блок управления двигателем; 4 -
управляющий датчик концентрации кисло-
рода; 5 - диагностический датчик концентрации кислорода

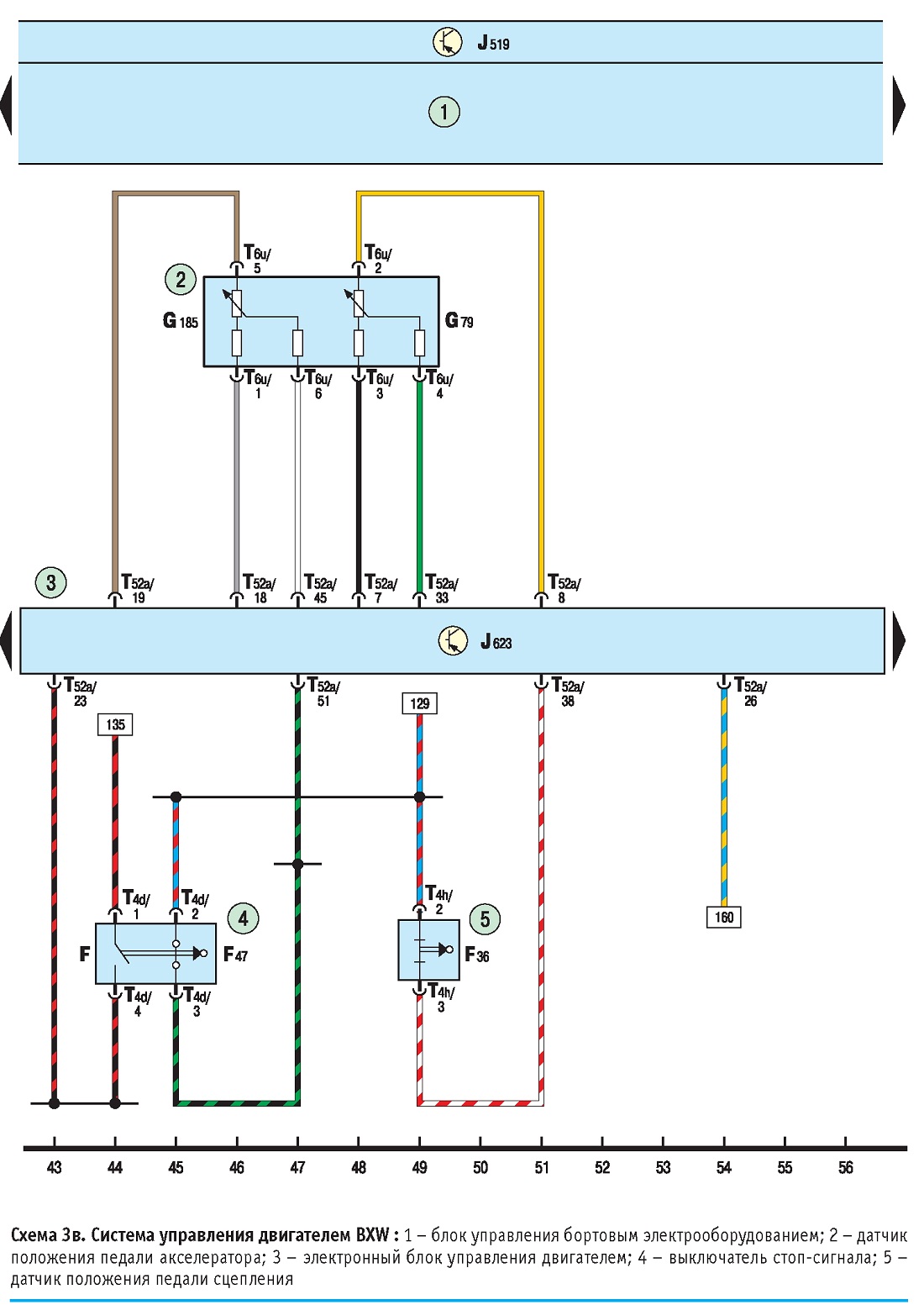

Шкода Фабия (2010). Электросхема Зв. Система
управления двигателем BXW: 1 - блок управления бортовым
электрооборудованием; 2 - датчик
положения педали акселератора; 3 - электронный блок управления
двигателем; 4 - выключатель стоп-сигнала; 5 -датчик положения педали
сцепления

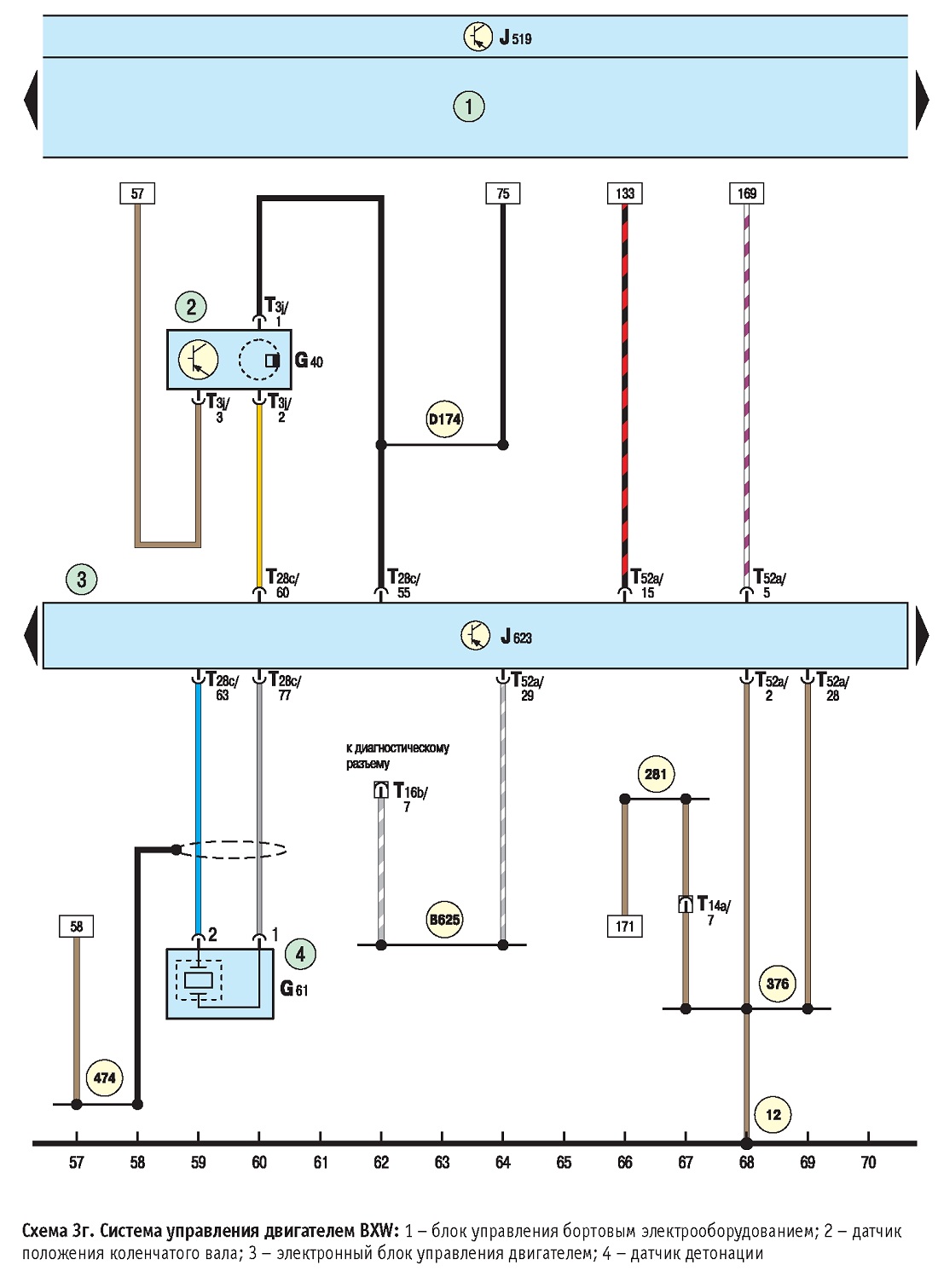

Шкода Фабия (2010). Электросхема Зг. Система
управления двигателем BXW: 1 - блок управления бортовым
электрооборудованием; 2 - датчик
положения коленчатого вала; 3 - электронный блок управления двигателем;
4 -датчик детонации

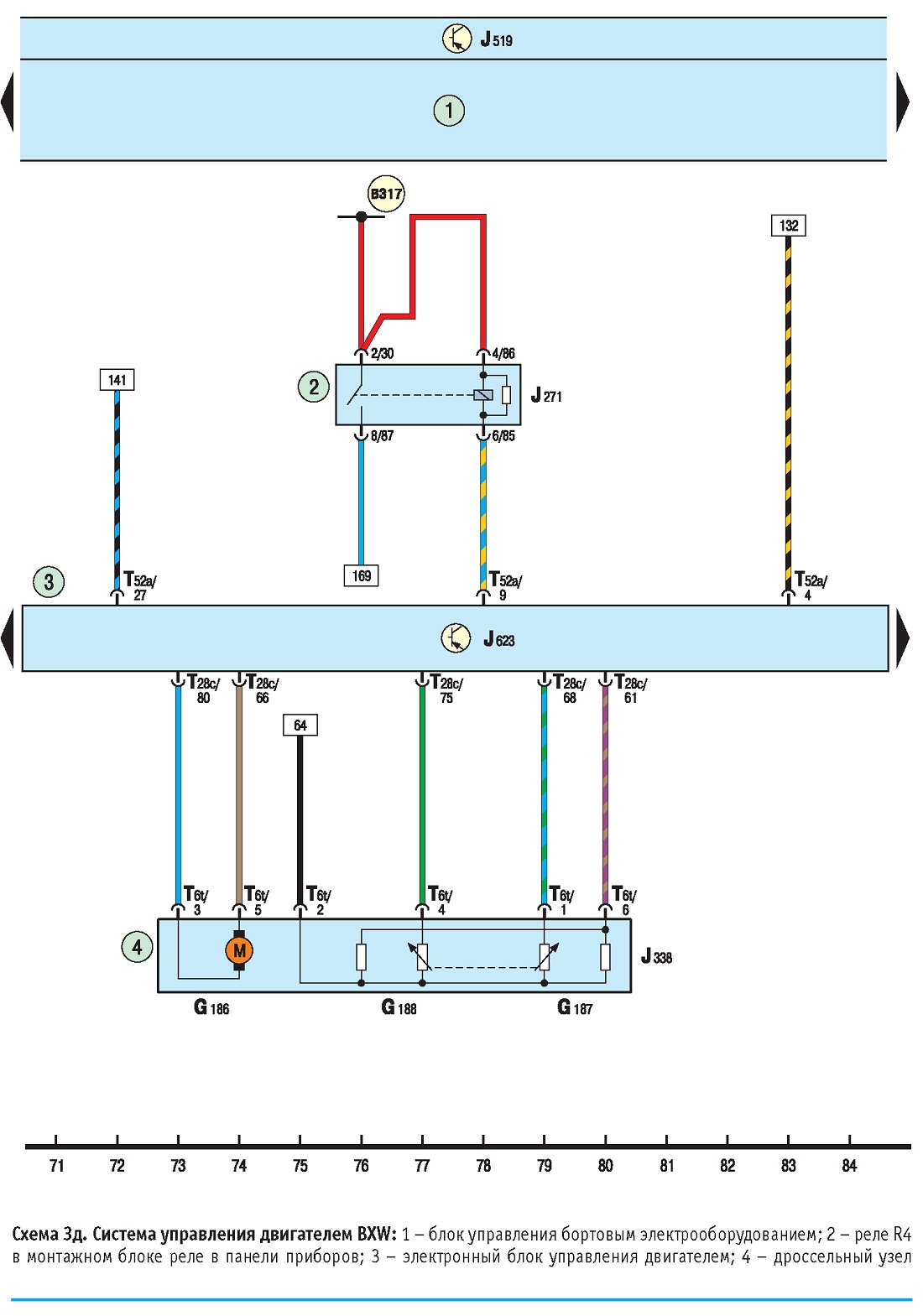

Шкода Фабия (2010). Электросхема Зд. Система
управления двигателем BXW: 1 - блок управления бортовым
электрооборудованием; 2 - реле R4
в монтажном блоке реле в панели приборов; 3 - электронный блок
управления двигателем; 4 - дроссельный узел

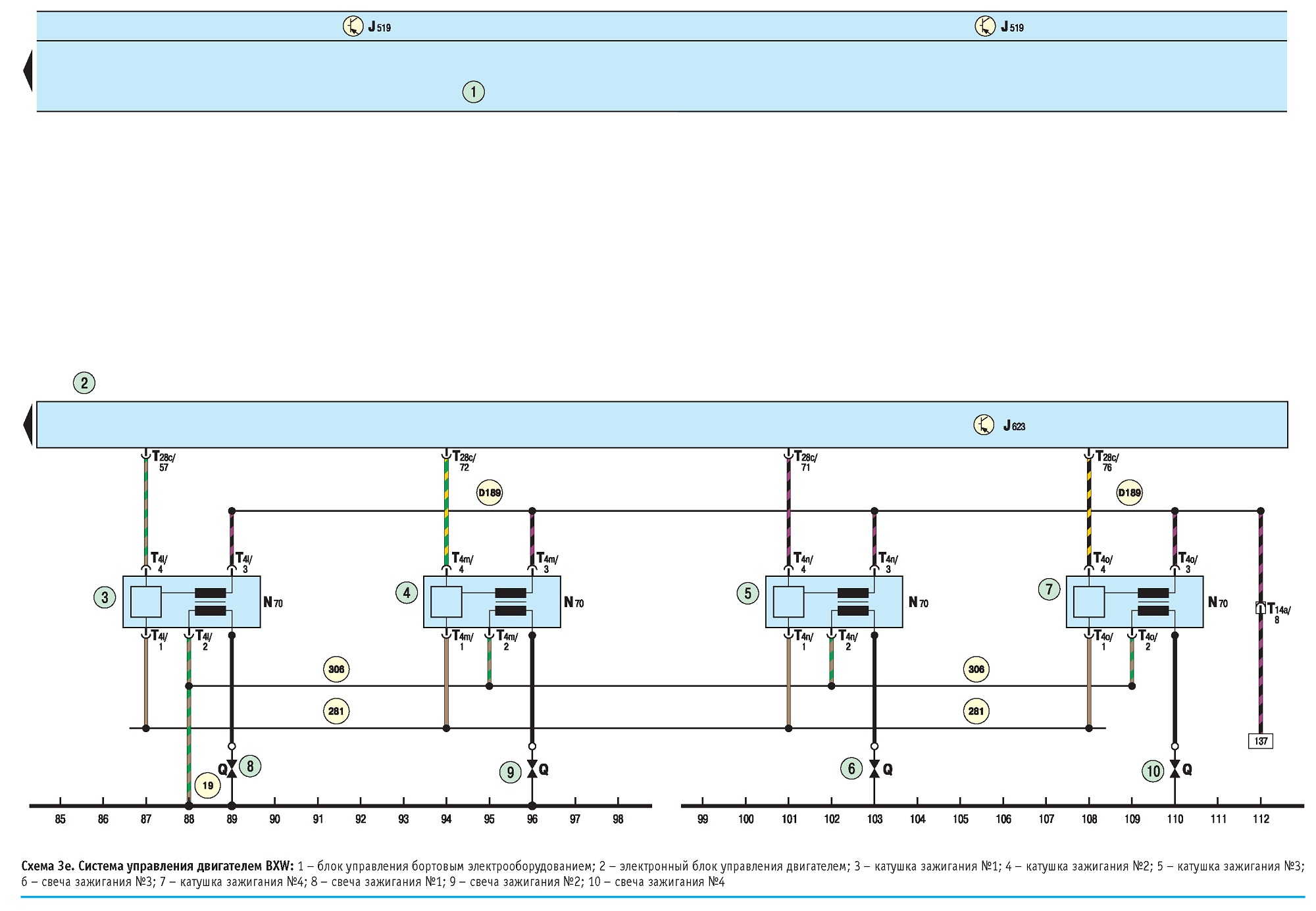

Шкода Фабия (2010). Электросхема Зе. Система управления двигателем BXW: 1 - блок управления бортовым электрооборудованием; 2 - электронный блок управления двигателем; 3 - катушка зажигания №1; 4 - катушка зажигания №2; 5 - катушка зажигания №3; 6 - свеча зажигания №3; 7 - катушка зажигания №4; 8 - свеча зажигания №1; 9 - свеча зажигания №2; 10 - свеча зажигания №4

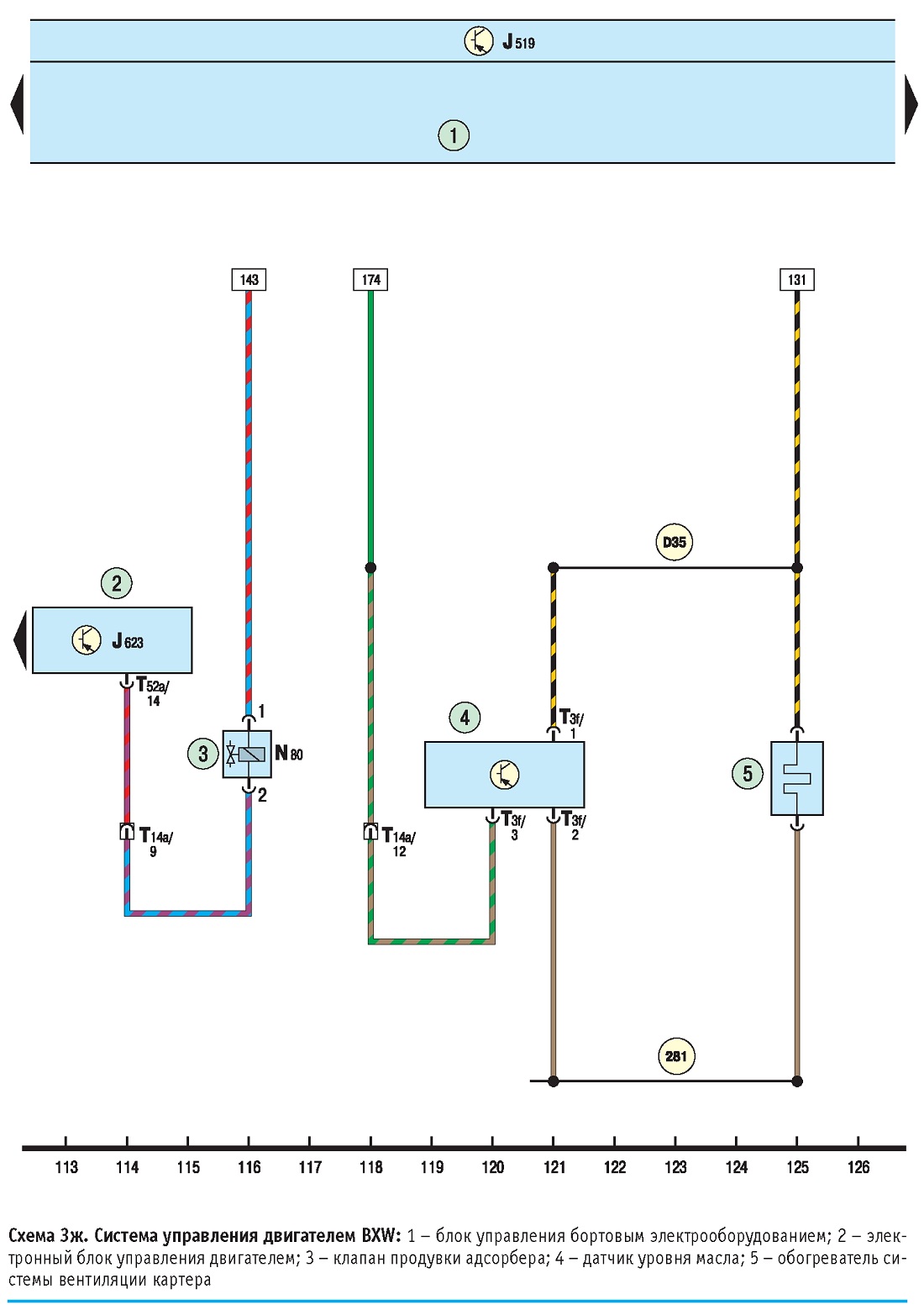

Шкода Фабия (2010). Электросхема Зж. Система
управления двигателем BXW: 1 - блок управления бортовым
электрооборудованием; 2 - элек-
тронный блок управления двигателем; 3 - клапан продувки адсорбера; 4 -
датчик уровня масла; 5 - обогреватель си-
стемы вентиляции картера
