Шкода Фабия (2010). СИСТЕМА ОТОПЛЕНИЯ, КОНДИЦИОНИРОВАНИЯ И ВЕНТИЛЯЦИИ САЛОНА

ОСОБЕННОСТИ УСТРОЙСТВА
Система отопления, кондиционирования и вентиляции представляет собой единый комплекс, обеспечивающий максимально комфортные условия в салоне автомобиля независимо от погодных условий и режима движения. Система включает в себя отопитель (повышает температуру воздуха при любых режимах работы системы), кондиционер (снижает температуру и влажность воздуха), воздухонагнетатель (вентилятор) и воздуховоды с фильтром (обеспечивают воздухообмен в салоне, очищают воздух от пыли), а также блок управления (управляет всеми элементами системы для получения заданных параметров комфорта).
Блок управления системой отопления, кондиционирования и вентиляции салона установлен на центральной консоли панели приборов. Подробно органы управления отопителем, кондиционером и вентиляцией описаны в разд. 1 «Устройство автомобиля» см. «Отопление (кондиционирование) и вентиляция салона», с. 21.
Датчик температуры окружающего воздуха установлен в передней части автомобиля, на бампере, за облицовкой левой противотуманной фары. Датчик определяет температуру окружающего воздуха по изменению сопротивления встроенного термистора и передает соответствующий сигнал в блок управления системой кондиционирования.

Датчик наружной температуры, хотя и расположен в защищенном от прямого солнечного излучения и вентилируемом месте, подвержен воздействию таких факторов, как теплый воздух от двигателя и излучение от нагретого асфальта. Поэтому его показания иногда могут быть несколько завышенными, особенно после долгого нахождения в пробках. Показания наружной температуры можно считать правильными при движении со скоростью не менее 40 км/ч в течение не менее 10 мин.

Шкода Фабия (2010). ОСОБЕННОСТИ УСТРОЙСТВА СИСТЕМЫ ОТОПЛЕНИЯ

На автомобиле установлен отопитель салона жидкостного типа.

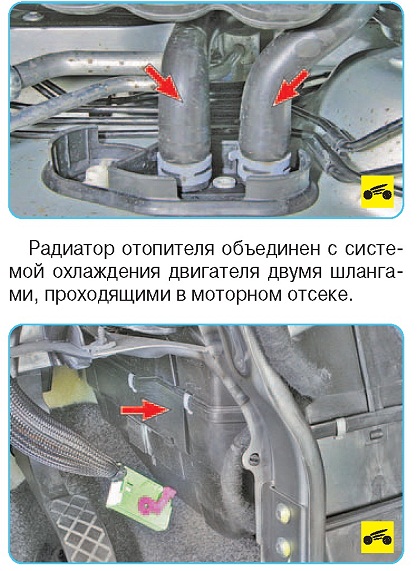

Радиатор помещен в пластмассовый кожух климатического блока, установленный под центральной частью панели приборов.

Основные узлы отопителя (рис. 12.1):

- теплообменник (радиатор) отопителя

6, предназначенный для нагрева поступающего в салон воздуха теплом охлаждающей двигатель жидкости;

- вентилятор 11 (воздухонагнетатель). Электродвигатель вентилятора 12 с возбуждением от постоянных магнитов, обеспечивающий регулируемую подачу наружного воздуха к заслонкам отопителя и кондиционера;

- заслонка 15 регулятора температуры воздуха, поступающего из отопителя в салон. От изменения ее положения зависит количество воздуха, проходящего через теплообменник отопителя, и наружного воздуха, проходящего в обход теплообменника;

- заслонки 2 распределения воздуха, поступающего из отопителя по воздуховодам в салон или для обдува ветрового стекла.
