Шкода Фабия (2010). ЗАМЕНА ШАРНИРОВ РАВНЫХ УГЛОВЫХ СКОРОСТЕЙ

Если во время движения автомобиля в поворотах слышны стуки в переднем приводе, проверьте шарниры равных угловых скоростей. Если при покачивании рукой вала привода ощущается люфт или порваны защитные чехлы, такой шарнир необходимо заменить. Разбирать наружный шарнир типа Бирфильд или внутренний шарнир типа Ле-бро практически нет смысла. Эта работа трудоемкая, а при порванном чехле попавшая в шарнир грязь приведет детали шарнира в негодность. Заменять детали шарнира в отдельности нельзя, поэтому самое оптимальное решение - заменить шарнир в сборе. В крайнем случае допускается разборка для замены смазки внутреннего шарнира типа Трипод как более простого и менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порвался.

Вам потребуются: отвертка с плоским лезвием, бокорезы, съемник стопорных колец, бородок, молоток.

1. Снимите привод переднего колеса в

сборе (см. «Снятие и установка приводов передних колес», с. 127).

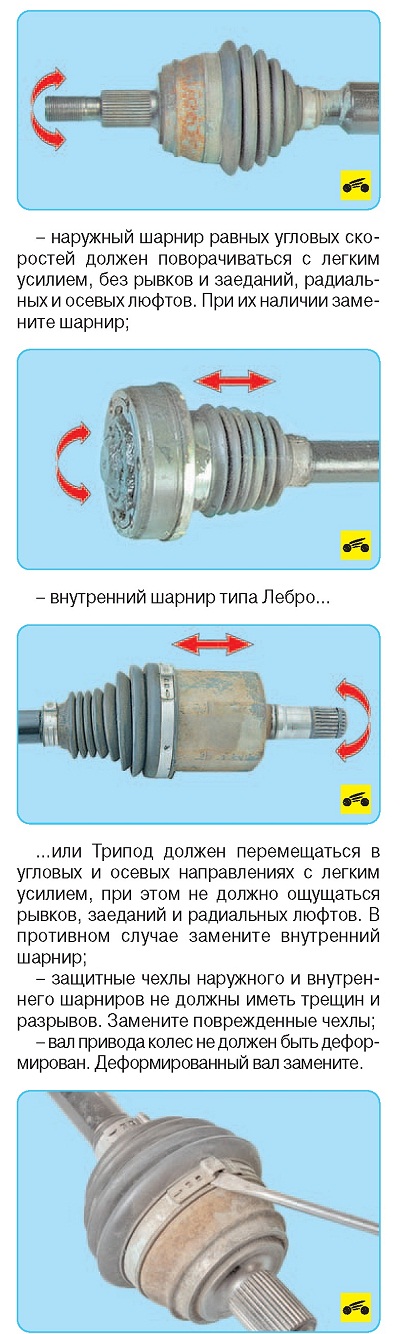

2. Очистите детали и осмотрите привод:

3. Для замены наружного шарнира или его чехла отсоедините отверткой или перекусите бокорезами замок хомута крепления большого чехла наружного шарнира и снимите хомут

ПРИМЕЧАНИЕ

Хомуты крепления защитных чехлов шарниров равных угловых скоростей одноразового использования, при сборке замените их новыми. Как правило, хомуты входят в комплект нового шарнира.

4. Аналогично снимите второй хомут крепления чехла.

5. Сдвиньте защитный чехол с корпуса шарнира...

6. ...и сбейте с вала молотком через бородок обойму шарнира, преодолевая усилие стопорного кольца

7. Снимите наружный шарнир со шлицев вала,

ПРЕДУПРЕЖДЕНИЕ

Разборка наружного шарнира не допускается.

8. Снимите стопорное кольцо, выведя его отверткой из проточки вала.

ПРИМЕЧАНИЕ

При сборке замените стопорное кольцо новым. Как правило, кольцо входит в комплект нового шарнира.

9. Снимите с вала привода защитный чехол.

При установке шарнира защитный чехол замените новым. Обычно чехол входит в комплект нового шарнира.

10. Перед установкой новою наружною шарнира заполните его полость смазкой (если шарнир не был смазан изготовителем) в количестве (135±6) г, причем в шарнир заложите (70±3) г, а в чехол - (65±3) г.

При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4.

11. Установите чехол наружного шарнира и шарнир в порядке, обратном снятию.

12. Для разборки и замены внутреннего шарнира привода правого переднего колеса снимите хомуты крепления чехла шарнира к его корпусу..

13. ...и к валу.

14. Отсоедините от привода корпус внутреннего шарнира.

15. Разожмите съемником стопорное кольцо ступицы шарнира...

16. ...и снимите кольцо, выведя его из проточки вала.

ПРИМЕЧАНИЕ

Для наглядности из шарнира удалена смазка.

17. Снимите со шлицев вала ступицу с роликами...

18. ...и снимите с вала защитный чехол.

ПРИМЕЧАНИЕ

При установке шарнира защитный чехол замените новым. Обычно он входит в комплект нового шарнира.

19. Промойте все металлические детали керосином до полного удаления старой смазки.

20. Перед сборкой заполните полость корпуса и чехол внутреннего шарнира смазкой в количестве (145±6) г, причем в шарнир заложите (100±3) г, а в чехол - (45±3) г

ПРИМЕЧАНИЕ

При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4.

21. Соберите внутренний шарнир привода правого переднего колеса в порядке, обратном разборке.

22. После сборки и установки шарниров проверьте плотность прилегания поясков чехлов и надежность крепления хомутов. Чехлы не должны проворачиваться на шарнирах и валу, а хомуты - на чехлах. В противном случае замените хомуты.
