ОСОБЕННОСТИ КОНСТРУКЦИИ

На автомобили Skoda Fabia, оснащенные механической коробкой передач, устанавливают сухое однодисковое сцепление с центральной диафрагменной пружиной (рис. 6.1).

Нажимной диск смонтирован в стальном штампованном кожухе 3, прикрепленном шестью болтами к маховику 1 двигателя.

Ведомый диск 2 установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной 4 между маховиком и нажимным диском.

Подшипник выключения сцепления 1 (рис. 6.2) установлен на направляющей втулке 2, прикрепленной двумя болтами к картеру 4 сцепления, и перемещается по втулке вилкой 3, опирающейся на шаровую опору, ввернутую в картер сцепления, которую, в свою очередь, приводит в действие рабочий цилиндр гидропривода выключения сцепления. Подшипник закреплен на вилке с помощью двух пружинных фиксаторов. Вилка зафиксирована на шаровой опоре также пружинным фиксатором.

Гидравлический привод выключения сцепления состоит из главного цилиндра 3 (рис. 6.3), установленного в моторном отсеке, рабочего цилиндра 14, трубопровода

10, включающего в себя трубку и шланги, а также педали 8 сцепления, соединенной с толкателем главного цилиндра фиксатором

4, кронштейн которой прикреплен гайками к щиту передка кузова. В исходное положение педаль возвращается пружиной.

Главный цилиндр соединен шлангом 5 с бачком 1, установленным на главном тормозном цилиндре (бачок общий для обоих главных цилиндров). Рабочий цилиндр 14 прикреплен болтами 12 к картеру коробки передач 17 и воздействует своим штоком на вилку 3 (см. рис. 6.2). В гидроприводе выключения сцепления используется тормозная жидкость. Регулировка привода выключения сцепления при эксплуатации не предусмотрена.

ПОЛЕЗНЫЕ СОВЕТЫ

Для того чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хоть немного, но выжато, и ведомый диск при этом «пробуксовывает» и изнашивается. Кроме того, хотя выжимной подшипник и рассчитан на работу в режиме постоянного вращения, он при даже чуть-чуть нажатой педали находится под повышенной нагрузкой и его ресурс снижается. По этой же причине не рекомендуем

подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше включить нейтральное положение коробки передач и отпустить педаль.

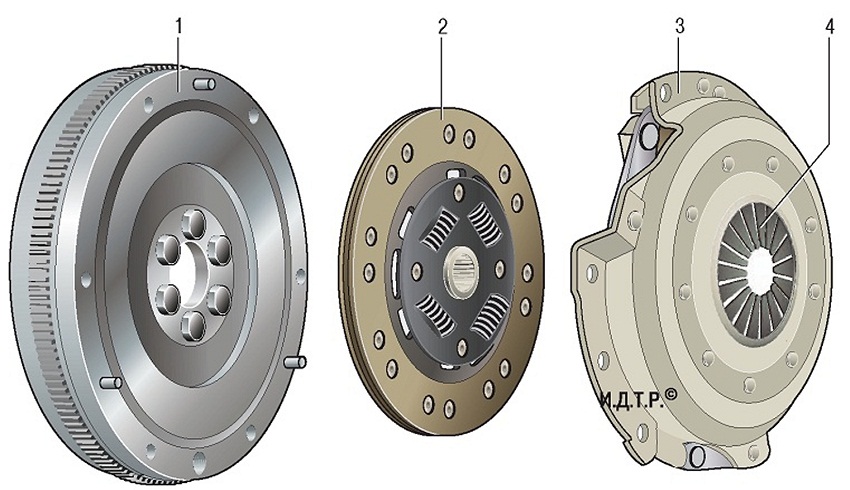

Рис. 6.1. Сцепление: 1 - маховик; 2 - ведомый диск; 3 - кожух сцепления с нажимным диском; 4 - диафрагменная пружина

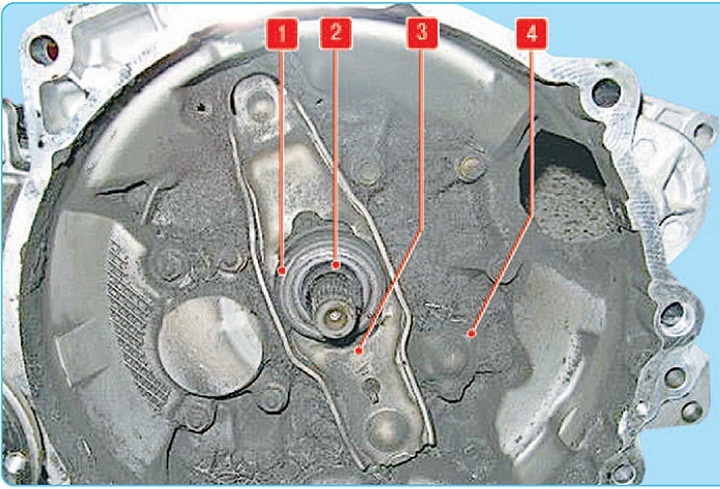

Рис. 6.2. Картер сцепления: 1 - подшипник выключения сцепления; 2 - направляющая втулка подшипника выключения сцепления; 3 - вилка выключения сцепления; 4 - картер сцепления

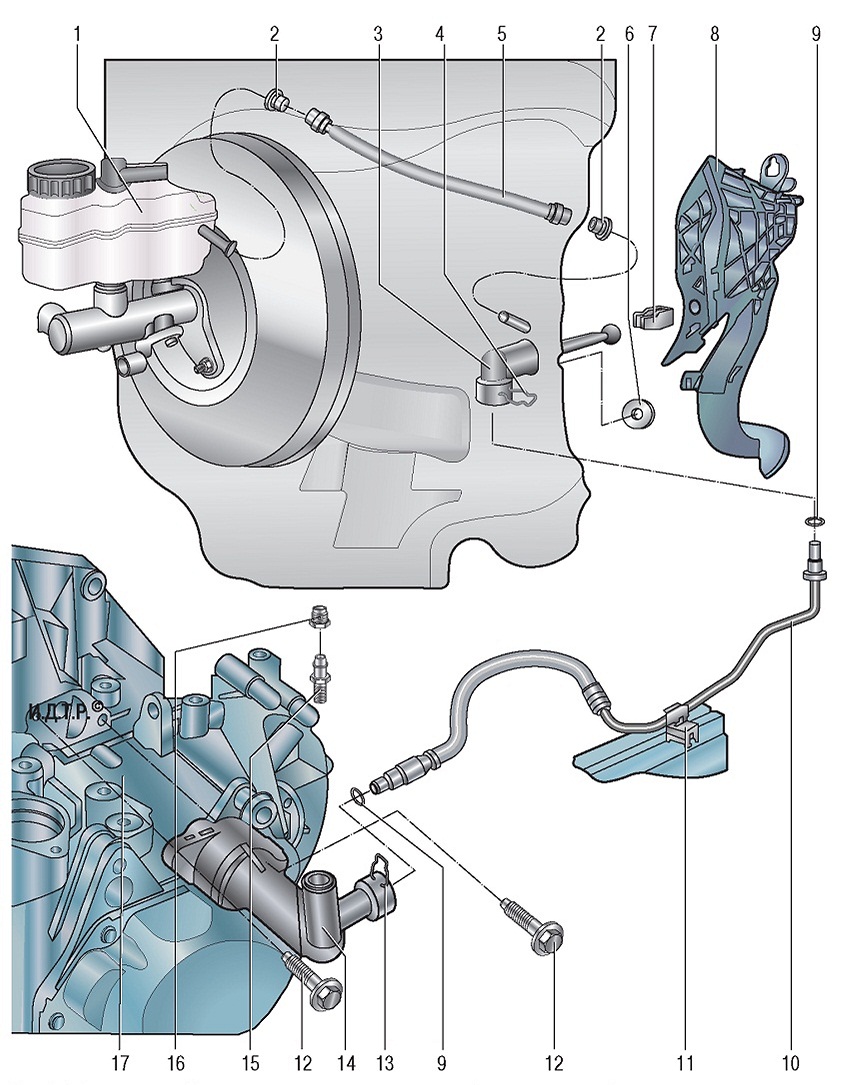

Рис. 6.3. Гидравлический привод выключения сцепления: 1 - бачок для тормозной жидкости; 2 - уплотнительная втулка; 3 - главный цилиндр привода выключения сцепления; 4,13 - фиксаторы; 5 - подводящий шланг; 6 - гайка крепления главного цилиндра; 7 - наконечник штока главного цилиндра сцепления; 8 - педаль сцепления; 9 - уплотнительные кольца; 10 - трубопровод; 11 - держатель; 12 - болты крепления рабочего цилиндра; 13 - зажим; 14 - рабочий цилиндр выключения сцепления; 15 - клапан выпуска воздуха; 16 - колпачок клапана; 17 - коробка передач
