Рено Лоджи 2012 года. ТОРМОЗНАЯ СИСТЕМА

Общие сведения

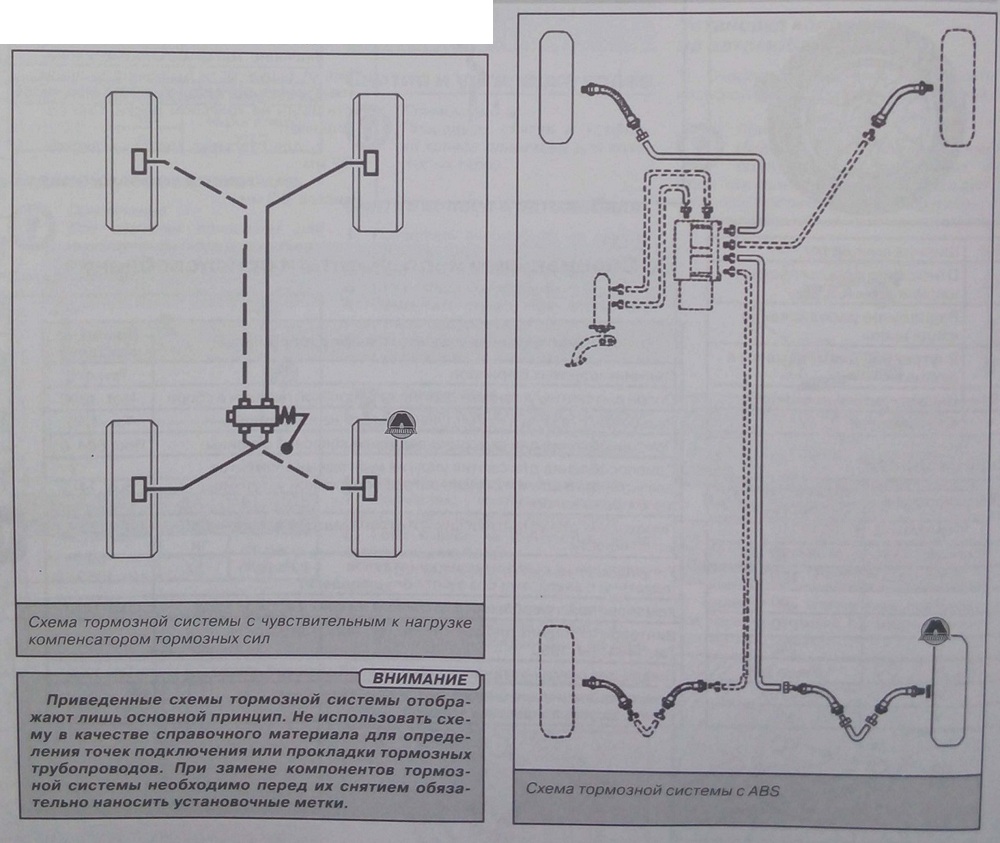

На автомобиле используется тормозная система с дублирующимися диагональными контурами.

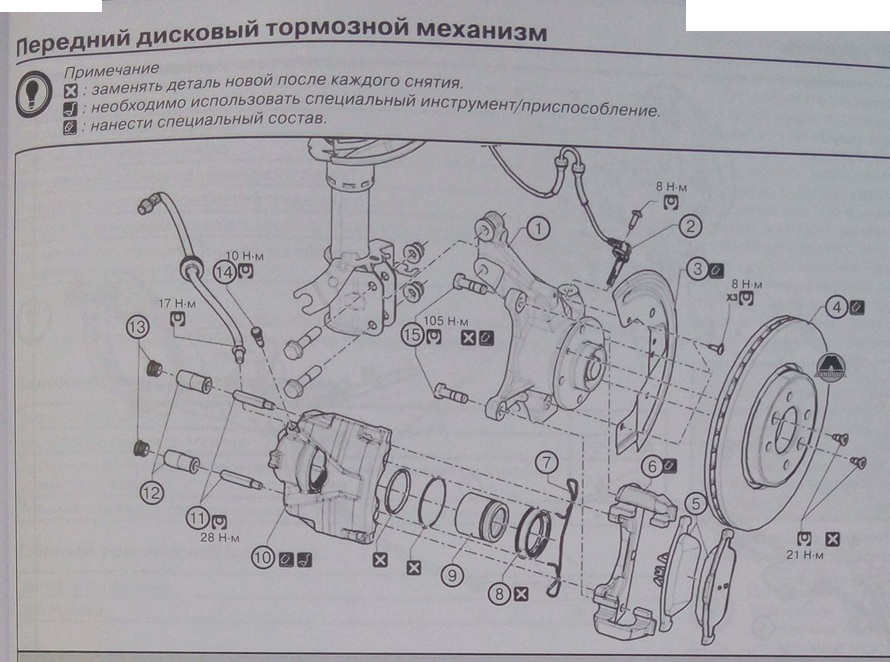

Передний тормозной механизм:
1. Передний поворотный кулак в сборе. 2. Датчик частоты вращения колеса. 3. Защита переднего тормозного диска. 4. Передний тормозной диск. 5. Тормозные колодки. 6. Скоба тормозного суппорта. 7. Фиксирующая пружина. 8. Пыльник поршня тормозного суппорта. 9. Поршень тормозного суппорта. 10. Тормозной суппорт. 11. Направляющие штифты тормозного суппорта. 12. Пыльники направляющих штифтов тормозного суппорта. 13. Наконечники направляющих штифтов тормозного суппорта. 14. Штуцер для удаления воздуха из тормозного суппорта. 15. Крепежный болт тормозного суппорта.

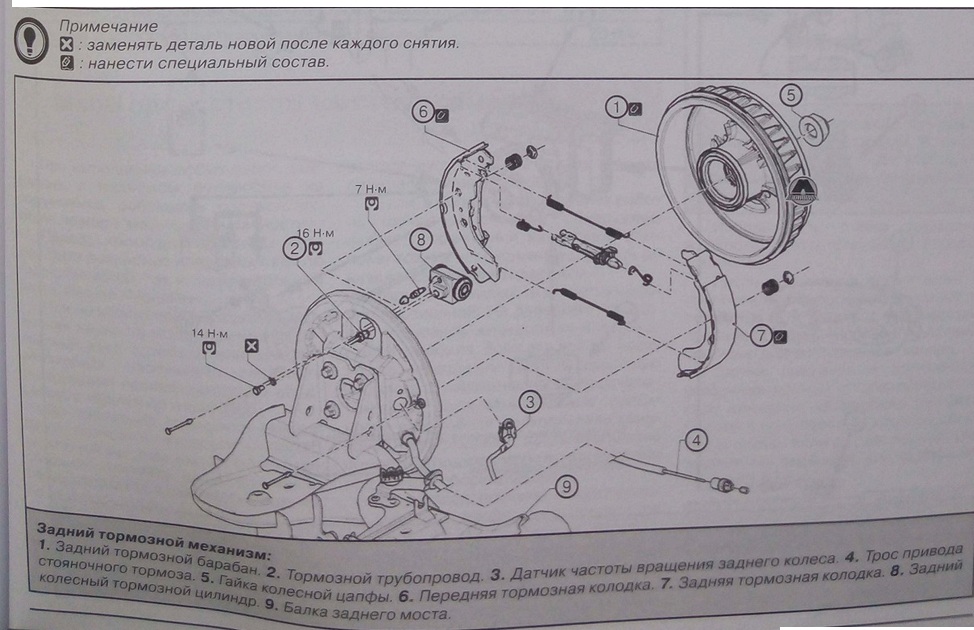

Задний барабанный тормозной механизм

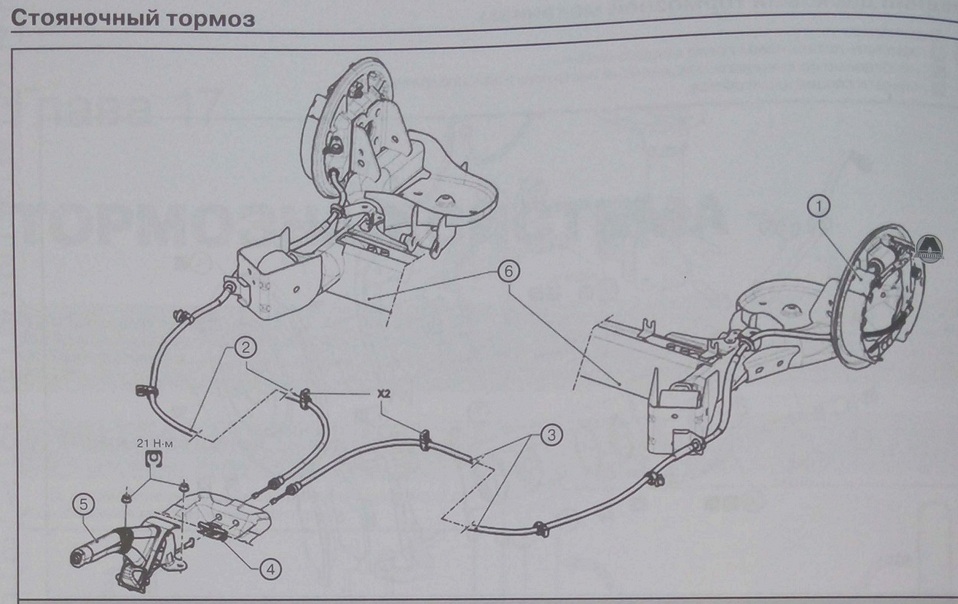

Стояночный тормоз

1. Задние тормозные колодки. 2. Правый вторичный трос привода стояночного тормоза. 3. Левый вторичный трос привода стояночного тормоза. 4. Коромысло вторичных тросов привода стояночного тормоза. 5. Рычаг стояночного тормоза. 6. Балка заднего моста.

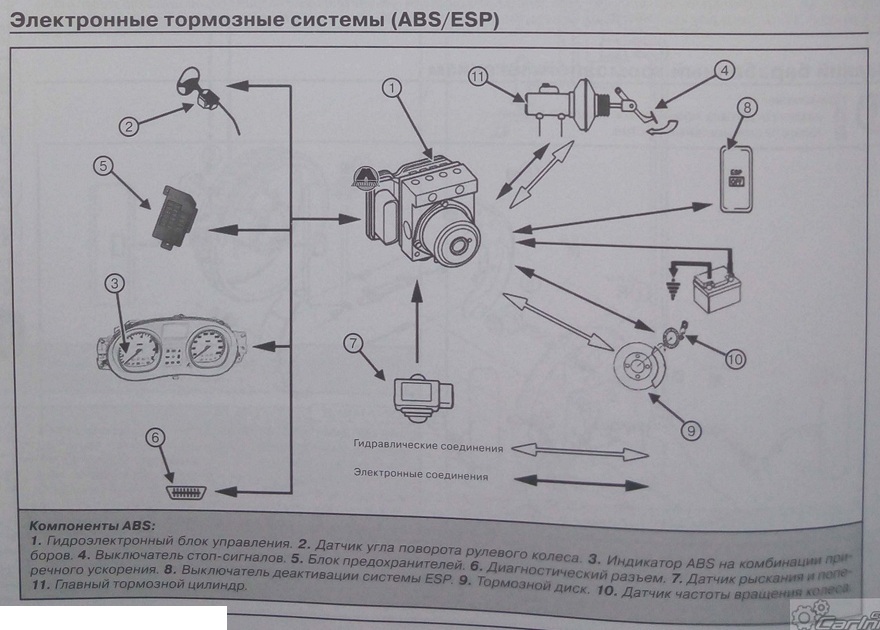

Электронные тормозные системы (ABS/ESP)

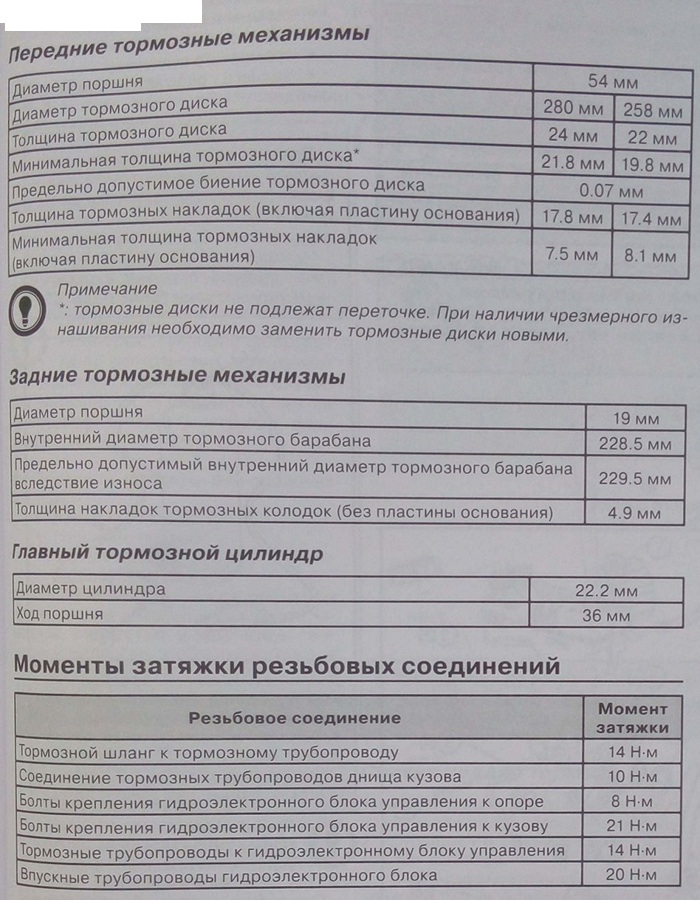

Спецификация, моменты затяжки
