Рено Лоджи 2012 года. Снятие и установка впускного коллектора двигателя H5F (1.2 л)

Снятие впускного коллектора

1. Поместить автомобиль на двустоечный подъемник.

2. Отсоединить отрицательную клемму аккумуляторной батареи.

3. Отвернуть болты крепления и снять защитный поддон двигателя.

4. Снять отводной воздуховод турбокомпрессора.

5. Снять корпус дроссельной заслонки.

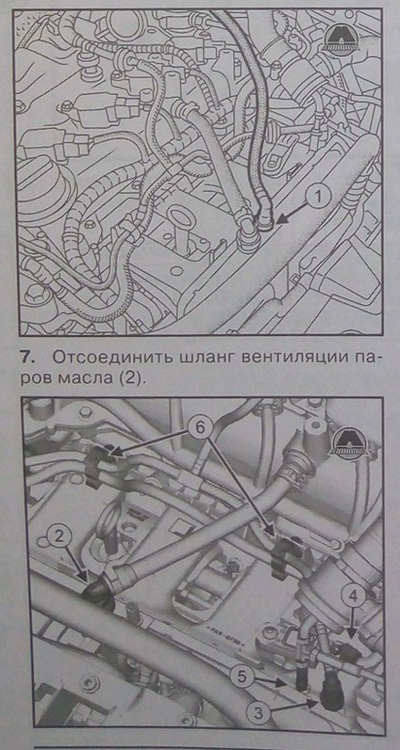

6. Отсоединить вакуумный шланг (1) от вакуумного усилителя тормозов и убрать в сторону.

8. Отсоединить трубопровод вентиляции паров топлива (3).

9. Отсоединить разъем датчика давления наддува (4).

10.Убрать в сторону хомут вакуумного патрубка клапана наддува.

11. Отсоединить вакуумный патрубок клапана наддува (5).

12.Отцепить от держателей (6) трубопровод вентиляции паров топлива и напорный топливопровод.

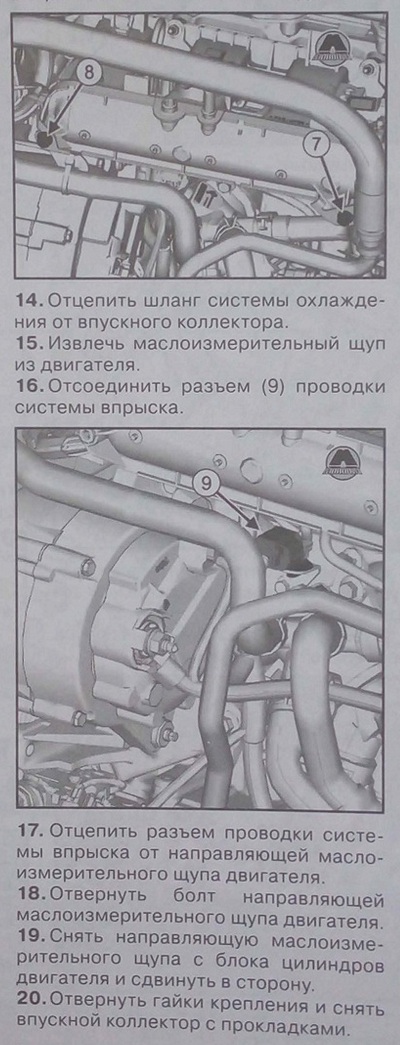

13. Отвернуть от впускного коллектора болт (7) опоры трубопровода системы кондиционирования воздуха и болт (8) опоры шланга системы охлаждения.


Установка впускного коллектора

Обязательно заменять прокладки впускного коллектора новыми после каждого снятия.
1. С помощью чистящего средства очистить и обезжирить гнезда прокладок впускного коллектора, а также контактные поверхности между впускным коллектором и блоком цилиндров.

2. Установить новые прокладки на впускной коллектор.

3. В случае замены впускного коллектора:

• Отвернуть болты крепления и снять датчик давления наддува со старого впускного коллектора. Также снять хомуты с впускного коллектора.

• Смазать уплотнение датчика давления наддува, после чего установить датчик на новый впускной коллектор и затянуть болты моментом 4 Н*м. Установить на новый впускной коллектор хомуты.

4. Установить впускной коллектор и затянуть гайки крепления моментом 10 Н*м.

5. Установить направляющую маслоизмерительного щупа на блок цилиндров и вкрутить крепежный болт.

6. Дальнейшая установка производится в порядке, обратном снятию.
