Головка блока цилиндров двигателя K7M 1.6 л



Рено Лоджи 2012 года. Регулировка зазора в клапанах двигателя K7M 1.6 л

Регулировочные значения

Регулировочный зазор на холодном двигателе, мм:

Впускные клапаны: 0,10- 0.15 мм; Выпускные клапаны: 0,25 - 0,30 мм (без замены клапанов);

Выпускные клапаны: 0,20 - 0,25 мм (с заменой клапанов).

Затянуть требуемым моментом регулировочную гайку тепловых зазоров клапанов (9 Н*м).

Регулировка

1. Метод “свободных коромысел”
Установить клапаны цилиндра 1 в положение окончания такта выпуска -начала такта впуска: отрегулировать зазор между торцом стержня клапана и коромыслом 4.

2. Установить клапаны цилиндра 3 в положение окончания такта выпуска -начала такта впуска: отрегулировать зазор между торцом стержня клапана и коромыслом 2.

3. Установите клапаны 4-го цилиндра 4 в положение окончания такта выпуска
начала такта впуска: отрегулировать зазор между торцом стержня клапана и коромыслом 1.

4. Установить клапаны 2-го цилиндра 2 в положение окончания такта выпуска - начала такта впуска: отрегулировать зазор между торцом стержня клапана и коромыслом 3.

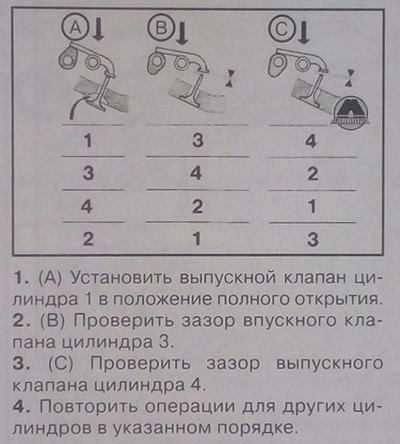

2) Метод “полного открытия выпускного клапана”

Рено Лоджи 2012 года. Крышка коромысел двигателя K7M 1.6 л

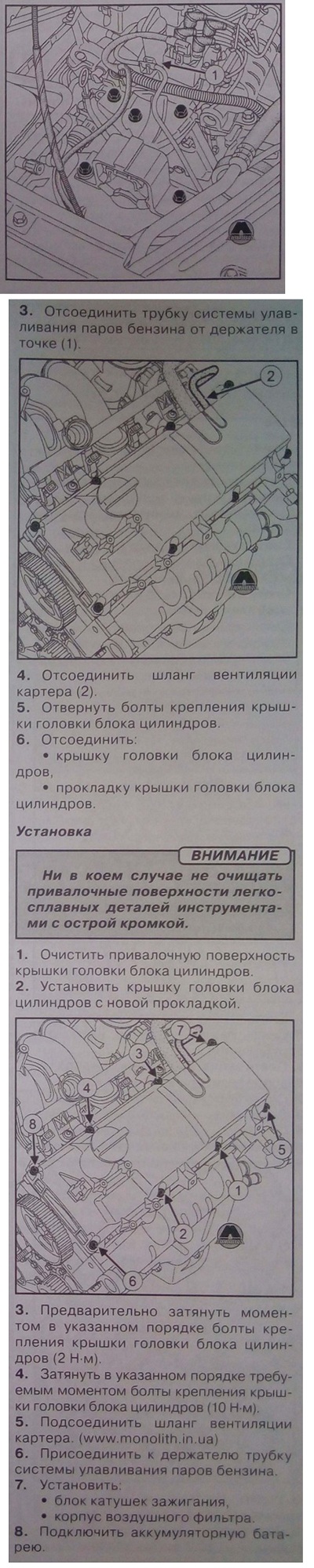

Снятие и установка крышки коромысел

Снятие

1. Отключить аккумуляторную батарею.

2. Отсоединить:

• корпус воздушного фильтра,

• блок катушек зажигания
