Рено Лоджи 2012 года. Ремень привода навесного оборудования двигателя H5Ft 1,2 л

В процессе работы использовать защитные перчатки.

Не запускать двигатель без ремня привода навесного оборудования во избежание повреждений шкива коленчатого вала.


Снятие и установка ремня привода навесного оборудования

Снятие ремня привода навесного оборудования

1. Поместить автомобиль на двустоечный подъемник.

2. Снять правое переднее колесо с автомобиля.

3. Частично снять передний правый подкрылок.

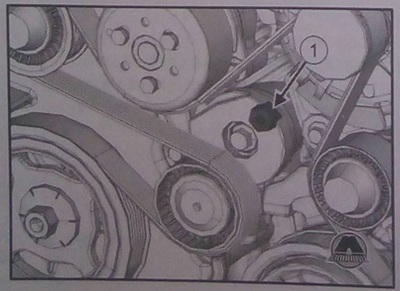

4. Провернуть ролик автоматического натяжителя приводного ремня (1) по часовой стрелке с помощью гаечного ключа 16 мм.

5. Снять ремень привода навесного оборудования.

6. Отвернуть крепежный болт и снять натяжной ролик приводного ремня.

7. Снять защитные крышки паразитных роликов приводного ремня и отвернуть крепежные болты, после чего снять паразитные ролики.

Установка ремня привода навесного оборудования

Обязательно заменять новыми после каждого снятия ремень привода навесного оборудования и ролики (натяжной и паразитные).
1. Щеткой очистить канавки шкива коленчатого вала для удаления отложений.

2. Установить паразитные ролики ремня привода навесного оборудования.

3. С помощью рожкового и динамометрического ключей затянуть болты паразитных роликов приводного ремня.

4. Установить крышки болтов паразитных роликов.

5. Установить новый натяжной ролик ремня привода навесного оборудования.

6. С помощью рожкового и динамометрического ключей затянуть болт натяжного ролика приводного ремня.

7. С помощью 17 мм ключа провернуть натяжной ролик приводного ремня по часовой стрелке.

8- Установить новый ремень привода навесного оборудования.

9- Постепенно отпустить натяжной ролик приводного ремня.

10. Провернуть коленчатый вал на два

оборота по часовой стрелке, чтобы распределить натяжение приводного ремня на все шкивы.

11. Дальнейшая установка производится в порядке, обратном снятию.
