Рено Логан (2004+). Замена моторедуктора очистителя ветрового стекла

Рено Логан (2004+). Замена моторедуктора очистителя ветрового стекла

Разборка моторедуктора очистителя нецелесообразна, так как запасные части к нему не поставляют. Можно заменить лишь моторедуктор в сборе.

Вам потребуются: ключи «на 10», «на 13» и «на 24», отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите защитный колпачок...

3. ...и отверните гайку крепления рычага стеклоочистителя.

4. Снимите рычаг стеклоочистителя.

5. Аналогично снимите второй рычаг.

6. Откройте капот и снимите решетку короба воздухопритока (см. «Снятие и установка решетки короба воздухопритока», с. 199).

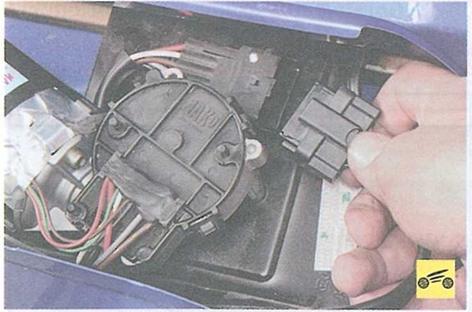

7. Отсоедините от моторедуктора колодку жгута проводов.

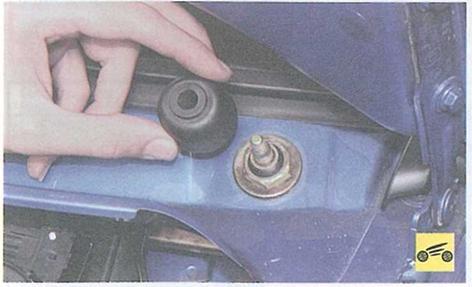

8. Снимите пластмассовый колпачок.

9. ...отверните левую гайку крепления стеклоочистителя к кузову автомобиля...

10. ...и снимите гайку и шайбу.

11.

Аналогично отверните правую гайку крепления.

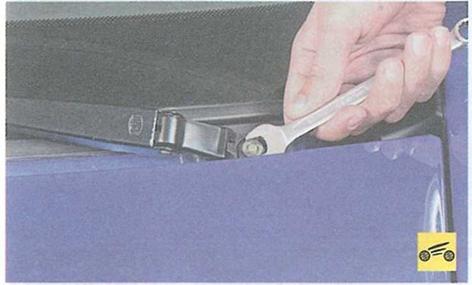

12. Выверните болт крепления..

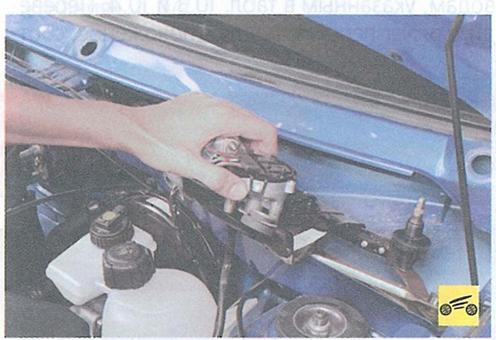

13. ...и снимите стеклоочиститель в сборе.

14. Отметьте положение кривошипа относительно кронштейна...

15. ...и отверните гайку крепления кривошипа.

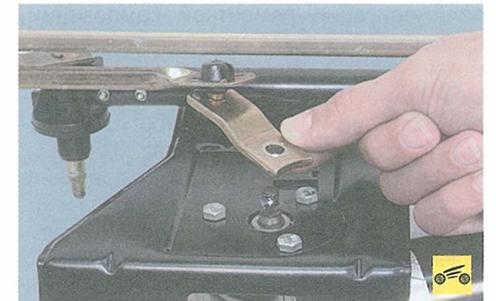

16. Снимите кривошип со шлицев вала.

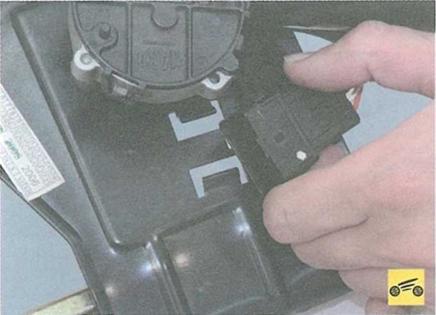

17. Отожмите отверткой фиксатор..

18. ...и отсоедините от кронштейна колодку жгута проводов моторедуктора.

19. Выверните три болта крепления моторедуктора к кронштейну...

20. ...и снимите моторедуктор.

21. Установите детали в порядке, обратном снятию.
