Рено Логан (2004+). Замена радиатора системы охлаждения двигателя K7J, К7М

Вам потребуются: ключи «на 7», TORX ТЗО, торцовая головка «на 10», пассатижи.

1.   Слейте охлаждающую жидкость (см. «За­мена охлаждающей жидкости», с. 61).

2.   Снимите передний бампер (см. «Снятие и установка переднего бампера», с. 195).

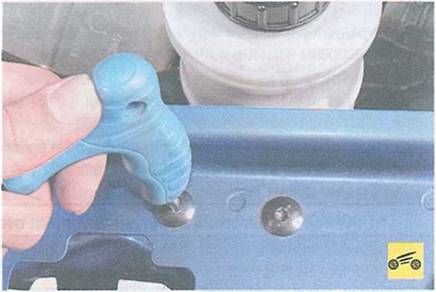

3.   Выверните два болта крепления крон­штейна бачка гидроусилителя рулевого

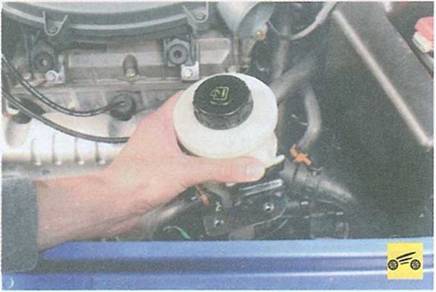

4.    ...и аккуратно отведите бачок в сборе с кронштейном в сторону.

5.    Снимите электровентилятор радиатора в сборе с кожухом (см. «Снятие и установка электровентилятора радиатора системы ох­лаждения двигателя», с. 95).

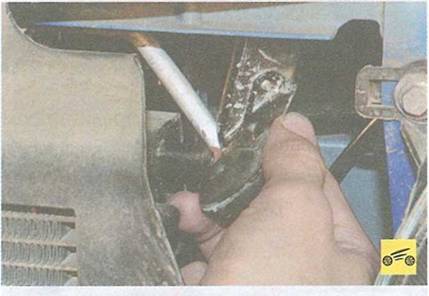

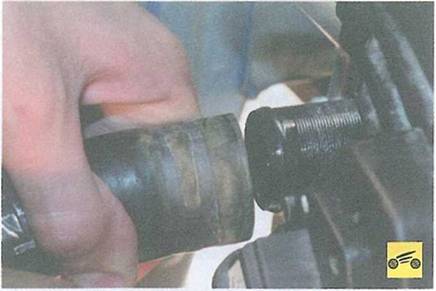

б. Ослабьте хомут крепления подводящего шланга радиатора, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу...

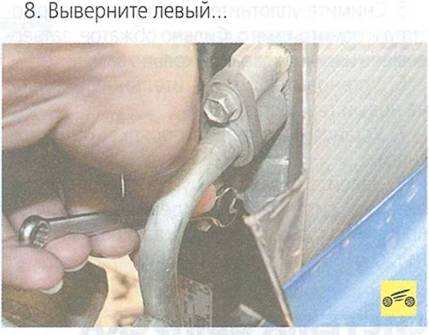

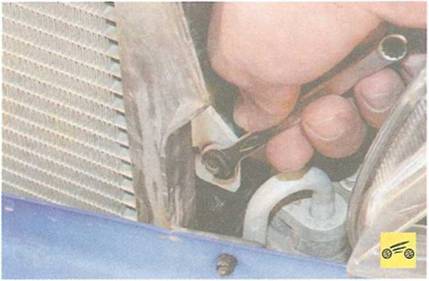

9.    ...и правый болты крепления радиатора системы кондиционирования к радиатору си­стемы охлаждения двигателя.

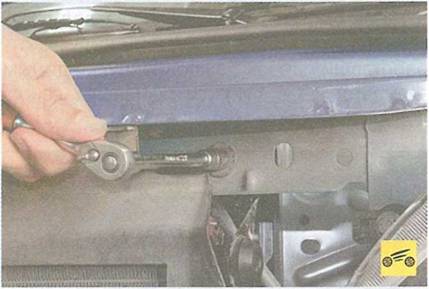

11.                       ...и снимите левый кронштейн крепле­ния радиатора системы охлаждения.









13. Разъедините радиаторы системы ох­лаждения двигателя и системы кондициони­рования, для чего приподнимите радиатор системы кондиционирования, выведите его проушины из держателей радиатора системы охлаждения и опустите.

На радиаторе системы охлаждения два держателя:

...и один с правой.

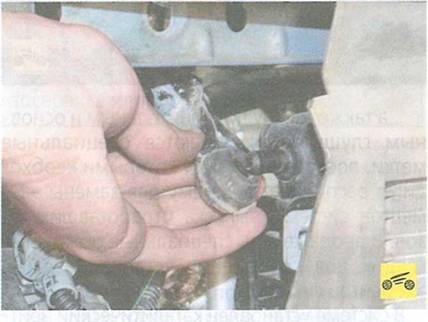

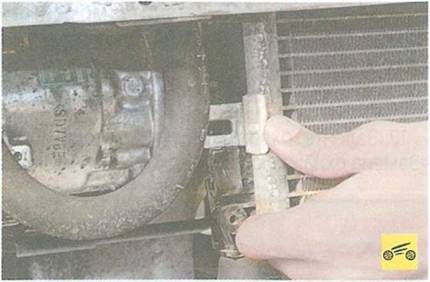

На штифты в нижней части каждого бачка радиатора надеты резиновые подушки ни­жних опор. Снимите их. Сильно обжатые или затвердевшие подушки замените.

15.     Осмотрите подушки верхних крон­штейнов крепления радиатора. Сильно деформированные или затвердевшие по­душки замените.

16.     Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора есть трещины, замените радиатор.

17.     Проверьте герметичность радиатора, для чего заглушите один патрубок радиа­тора, а ко второму подведите воздух под давлением 0,1 МПа (1 кгс/см’), и опустите в емкость с водой не менее чем на 30 с. Не- гермитичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость полно­стью, проверяйте его последовательно со всех сторон.

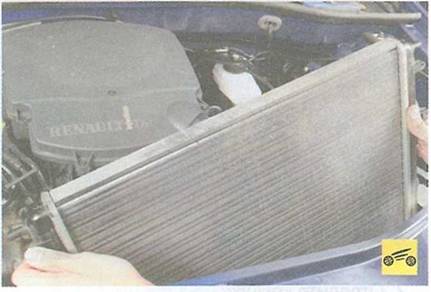

18.     Установите детали в порядке, обратном снятию.

19.     Залейте охлаждающую жидкость и уда­лите из системы охлаждения воздушные пробки (см. «Замена охлаждающей жидкос­ти», с. 61).
