Рено Дачия Дастер. Рычаг передней подвески

Рено Дачия Дастер. Рычаг передней подвески

Рычаг передней подвески с одной стороны крепится через сайлент-блоки к переднему подрамнику, а с другой — через шаровую опору к поворотному кулаку. Шаровая опора состоит из корпуса, пальца и вкладышей. С одного конца палец опоры имеет сферическую форму, а с другого — конусную с резьбовым хвостовиком. Конусная часть пальца крепится гайкой к проушине поворотного кулака. Сферический конец пальца установлен во вкладышах корпуса. Соединение защищает резиновый чехол.

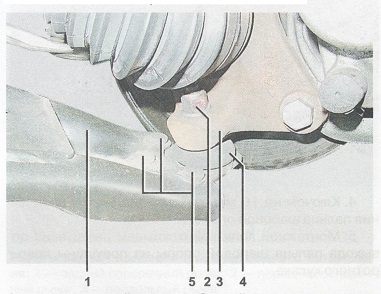

1 — рычаг передней подвески; 2 — гайка крепления пальца шаровой опоры к поворотному кулаку; 3 — проушина поворотного кулака; 4 — чехол пальца шаровой опоры; 5 — заклепки крепления шаровой опоры к поворотному кулаку

В процессе эксплуатации шаровая опора испытывает большие нагрузки, которые изнашивают трущиеся поверхности, что приводит к увеличению зазора между корпусом опоры и пальцем. В результате палец начинает перемещаться вдоль своей оси, и появляется стук. К интенсивному износу шаровой опоры приведет разрыв защитного чехла, в результате которого грязь и влага, неизбежно попадут внутрь. Если не заменить опору вовремя, она может разрушиться и вызвать аварийную ситуацию.

Необходимость замены рычага или шаровой опоры определяется в ходе проверки состояния передней подвески. В запасные части шаровая опора поставляется в комплекте с болтами и гайками крепления.
