Рено Дачия Дастер. Звуковой сигнал

Рено Дачия Дастер. Звуковой сигнал

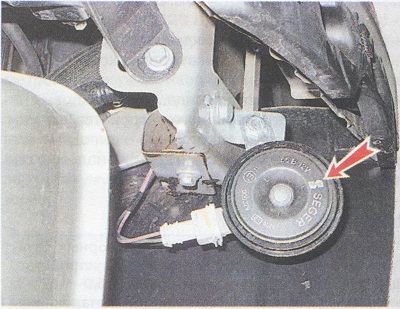

Два звуковых сигнала установлены за накладкой переднего бампера в нишах передних крыльев справа и слева.

Звуковые сигналы играют важную роль в обеспечении безопасности дорожного движения. Поэтому любую неисправность в их работе необходимо в кратчайшие сроки выявить и устранить. Если уменьшилась громкость или изменилась тональность одного из звуковых сигналов, нет необходимости проверять их электрические цепи. В этом случае, скорее всего, неисправен один звуковой сигнал: вода и реагенты с дороги вывели его из строя. Выявить, который из них неисправный, можно на слух, встав спереди автомобиля, помощник при этом должен нажать на выключатель звуковых сигналов.

Если один или оба звуковых сигнала совсем перестали работать, то причина может быть не только в них самих. В этом случае алгоритм действий следующий:

Для выполнения работы потребуются два отрезка провода длиной около полуметра (один с врезанным предохранителем на 15 А) и мультиметр. Работу выполняем с помощником.

1. Подготавливаем автомобиль к техническому обслуживанию и ремонту.

2. Проверяем исправность предохранителя F17 15А в блоке предохранителей и реле в салоне

Неисправный предохранитель заменяем. Если предохранитель перегорает снова, ищем короткое замыкание в цепи электрооборудования.

3.Если предохранитель исправен, извлекаем его и проверяем поступление напряжения на один из контактов при нажатом выключателе звукового сигнала. Если напряжение не поступает не на один из контактов, то возможно неисправен выключатель звукового сигнала.

4. Для доступа к звуковому сигналу отсоединяем подкрылок от переднего бампера и отгибаем его.

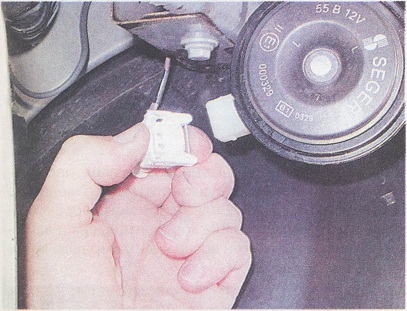

5. Нажимаем фиксатор и отсоединяем колодку жгута проводов от звукового сигнала. Для наглядности показано со снятой накладкой переднего бампера.

6. Проверяем разъем на наличие грязи и окислов. При необходимости обрабатываем его средством для очистки и защиты электрических контактов.

7. Подсоединяем к контакту 1 колодки жгута проводов (бежевый провод) положительный щуп мультиметра, включенного в режиме измерения напряжения, отрицательный соединяем с «массой» и замеряем напряжение при нажатом выключателе звукового сигнала. Мультиметр должен показывать напряжение аккумуляторной батареи. Если напряжение отсутствует, то неисправна цепь питания звукового сигнала.

8. Омметром проверяем цепь соединения вывода 2 (черный провод) с «массой».

9. Для проверки звукового сигнала на наличие короткого замыкания, одним отрезком провода соединяем вывод 2 звукового сигнала с «массой», вторым отрезком провода с врезанным в него предохранителем на 15 А кратковременно соединяем вывод 1 с положительным выводом аккумуляторной батареи.

Рекомендация_

Если предохранитель перегорит, в звуковом сигнале короткое замыкание, и его необходимо заменить. Если он работает тихо, его также необходимо заменить.

10. Аналогично проверяем второй звуковой сигнал.

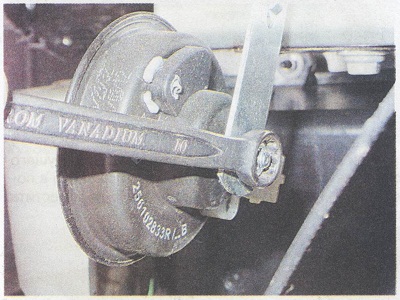

11. Ключом на 10 мм отворачиваем гайку крепления и снимаем звуковой сигнал.

12. Устанавливаем детали в обратной последовательности. Гайку звукового сигнала затягиваем моментом 21 Нм. После установки нажимаем выключатель и проверяем работу звукового сигнала.
