Renault Duster. Снятие блока управления отоплением, вентиляцией и кондиционированием

Снимаем блок для замены ламп подсветки или для замены самого блока.
Снимаем облицовку консоли панели приборов и накладку консоли панели приборов (см. Снятие выключателей, регулятора, прикуривателя и блока сигнализаторов).
Снимаем головное устройство системы звуковоспроизведения (см. Снятие головного устройства системы звуковоспроизведения).

Ключом Torx Т-20 отворачиваем два самореза крепления блока управления.

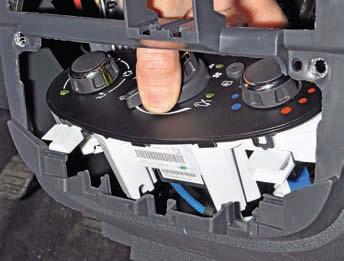

Проталкиваем блок в проем панели приборов, выводя два штифта блока из отверстий панели приборов…

…и сдвигаем держатели блока с выступов панели приборов.

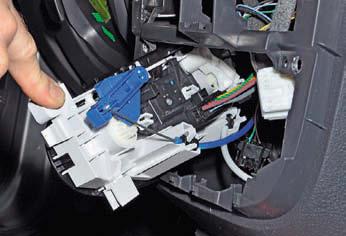

Выводим блок из панели приборов.
Для замены лампы подсветки блока…

…повернув против часовой стрелки, вынимаем лампу.
Устанавливаем новую лампу в обратной последовательности.
Аналогично заменяем другую лампу подсветки блока.

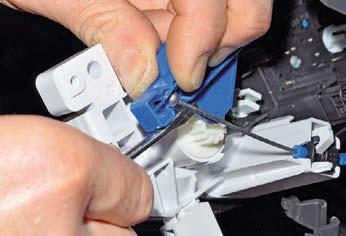

Отжав пальцем фиксатор рычага и, поддев тягу отверткой…

…отсоединяем наконечник тяги от рычага регулятора температуры.

Отверткой поддеваем оболочку тяги…

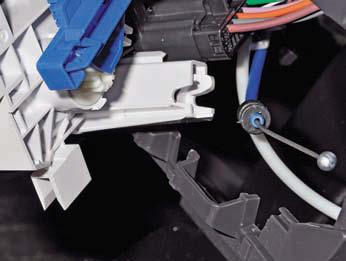

…и выводим оболочку тяги из держателя на блоке.

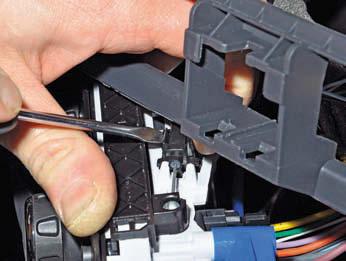

Отверткой нажимаем на фиксатор наконечника тяги, второй фиксатор прижимаем пальцем…

…и выводим оболочку тяги из держателя на блоке, одновременно выводя наконечник тяги из рычага привода заслонки рециркуляции.

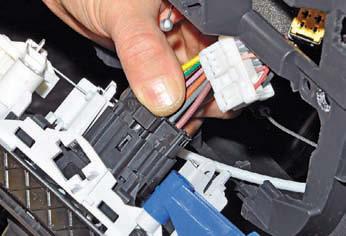

Нажимаем на фиксатор колодки проводов…

…и отсоединяем колодку от разъема блока управления.

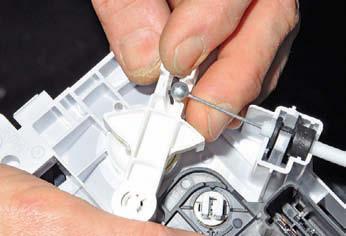

Отжав пальцем фиксатор рычага, отсоединяем наконечник тяги от рычага привода распределительных заслонок.

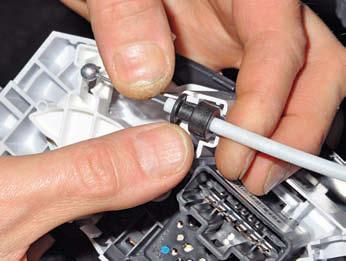

Выводим оболочку тяги из держателя на блоке…

…и снимаем блок управления.
Устанавливаем блок управления в обратной последовательности.
