Renault Duster. Разборка наружного зеркала заднего вида

Разбираем наружное зеркало заднего вида для замены отражающего элемента зеркала с элементом обогрева, блока мотор-редукторов или облицовки зеркала.
Работа показана на левом зеркале, на правом зеркале операции выполняем аналогично.
При низкой температуре окружающего воздуха, чтобы не расколоть отражающий элемент, рекомендуем снять зеркало и прогреть его бытовым феном или отогреть в помещении.
Для замены отражающего элемента зеркала с элементом обогрева поворачиваем отражающий элемент до упора вниз.

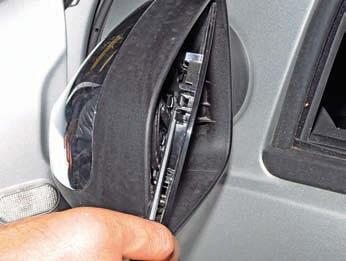

Отверткой отжимаем фиксатор отражающего элемента и, потянув элемент на себя,

…выводим его из корпуса зеркала.

Для наглядности показываем отжатие фиксатора на снятом отражающем элементе.

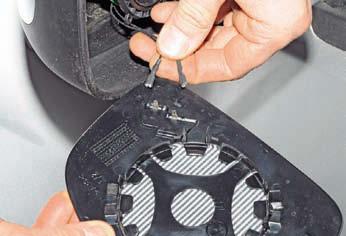

Отсоединяем два наконечника проводов от контактов элемента обогрева…

…и снимаем отражающий элемент зеркала с элементом обогрева.
Устанавливаем отражающий элемент зеркала с элементом обогрева в обратной последовательности.
Для замены блока мотор-редукторов снимаем отражающий элемент зеркала.

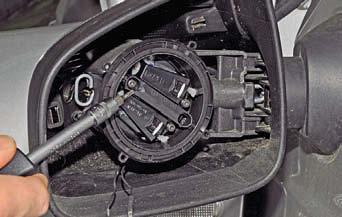

Ключом Torx Т-10 отворачиваем три самореза крепления блока к корпусу зеркала.

Выводим блок мотор-редукторов из корпуса зеркала.

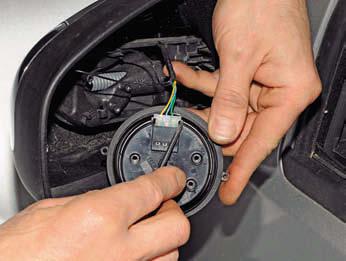

Отверткой отжимаем два фиксатора колодки проводов…

…отсоединяем колодку от разъема блока…

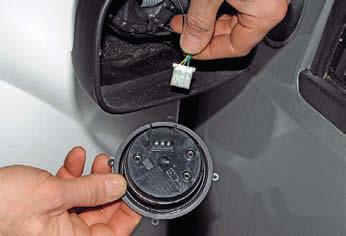

…и снимаем блок мотор-редукторов.
Устанавливаем блок мотор-редукторов в обратной последовательности.
Для замены облицовки зеркала снимаем отражающий элемент.

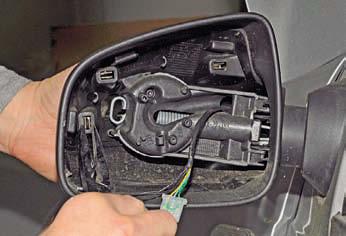

Сжимаем три пары фиксаторов облицовки…

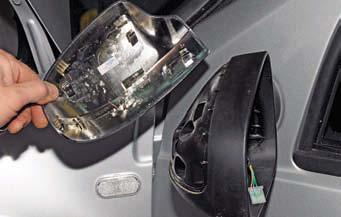

…и снимаем облицовку, преодолевая сопротивление еще двух фиксаторов (показаны стрелкой).
При установке облицовки вставляем фиксаторы облицовки в отверстия корпуса зеркала и нажимаем на облицовку до защелкивания фиксаторов.
