Renault Duster. Приводы передних колес

Снятие внутреннего шарнира, замена грязезащитного чехла
Снятие наружного шарнира, замена грязезащитного чехла
Снятие приводов передних колес



Приводы левого «А» и правого «В» передних колес автомобиля: 1 – корпус наружного шарнира; 2 – большой хомут крепления чехла наружного шарнира; 3 – чехол наружного шарнира; 4 – малый хомут крепления чехла наружного шарнира; 5 – вал привода левого колеса; 6 – малый хомут крепления чехла внутреннего шарнира привода колеса; 7 – чехол внутреннего шарнира привода колеса; 8 – большой хомут крепления чехла внутреннего шарнира привода колеса; 9 – корпус внутреннего шарнира привода левого колеса; 10 – стопорное кольцо; 11 – вал привода правого колеса; 12 – корпус внутреннего шарнира привода правого колеса

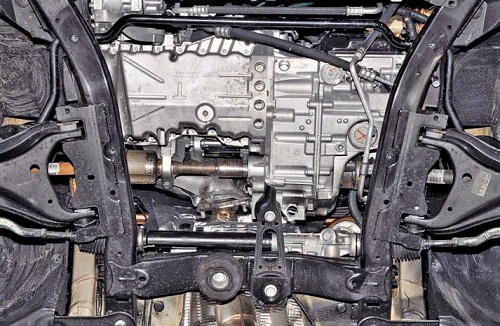

Приводы передних колес на автомобиле 4×4


Приводы передних колес с шарнирами равных угловых скоростей (ШРУСами) служат для передачи крутящего момента от главной передачи, установленной в коробке передач, к ведущим передним колесам при различных углах поворота колес и ходах подвески. Приводы правого и левого передних колес невзаимозаменяемые.
Привод колеса состоит из внутреннего и наружного шарниров равных угловых скоростей, соединенных между собой валом. Вал привода изготовлен из стального кованного прутка. На концах вала выполнены шлицы, на которых установлены ШРУСы.
Наружные и внутренние шарниры приводов имеют разные конструкции.

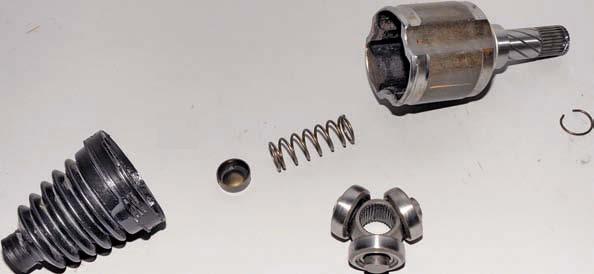

Детали внутреннего шарнира привода левого колеса: грязезащитный чехол;  упорная шайба пружины; пружина; корпус внутреннего шарнира; стопорное кольцо; трёхшиповик

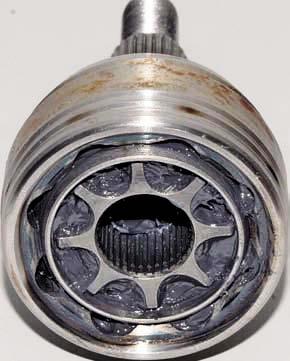

Наружный шарнир привода обеспечивает возможность передачи крутящего момента при различных углах поворота ведущих колес. Наружный шарнир состоит из корпуса, сепаратора, обоймы и восьми шариков, которые размещены в профилированных канавках корпуса и обоймы.
Сепаратор постоянно удерживает шарики в биссекторной плоскости между корпусом и обоймой шарнира и обеспечивает равномерную передачу вращения от обоймы к корпусу. Обойма шарнира установлена на шлицах вала и зафиксирована от продольного перемещения стопорным кольцом. Шлицевой хвостовик корпуса наружного шарнира, на конце которого нарезана резьба, вставляется в ступицу переднего колеса и при затяжке гайки стягивает внутренние кольца подшипника.
Наружные шарниры правого и левого приводов передних колес взаимозаменяемые.

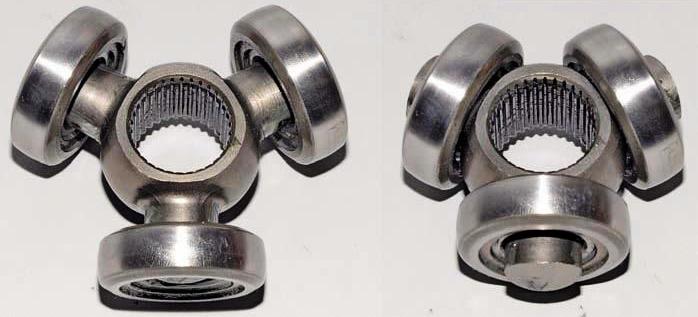

Внутренний шарнир привода обеспечивает возможность угловых перемещений подвески и компенсирует взаимные перемещения подвески и силового агрегата за счет изменения длины вала привода. Внутренние шарниры правого и левого приводов колес на автомобиле 4×4 невзаимозаменяемые из-за различной конструкции их корпусов. На шлицевом конце вала привода со стороны внутреннего шарнира установлена ступица с тремя шипами – трехшиповик, на каждом из шипов (цапфе) которого расположен подшипник, наружное кольцо которого имеет сферическую поверхность. Внутреннее кольцо подшипника установлено на шипе с зазором и имеет возможность значительного осевого перемещения вдоль шипа.

Крайние положения подшипников трехшиповика

В результате работы передней подвески подшипники перемешаются в трех продольных пазах корпуса шарнира.
При этом шипы трехшиповика могут занимать различные положения относительно подшипников.

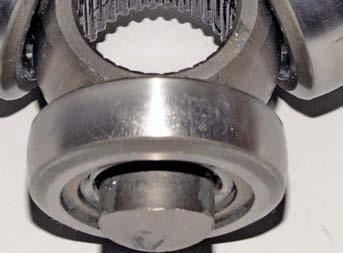

 Обжатый конец шипа

Каждый конец шипа обжат, в результате чего подшипник нельзя снять с шипа, поэтому узел становится неразборным.
Пружина, установленная внутри корпуса внутреннего шарнира, обеспечивает постоянный прижим корпуса шарнира к полуосевой шестерне дифференциала.

 Трехшиповик зафиксирован на валу привода стопорным кольцом

Шлицевое соединение хвостовика корпуса внутреннего шарнира привода левого колеса фиксируется в полуосевой шестерне дифференциала стопорным кольцом.

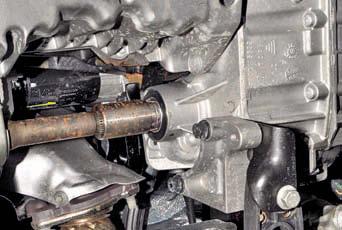

Шлицевая ступица корпуса шарнира привода правого колеса надета по плотной посадке на шлицы проходного вала раздаточной коробки.
Герметичность шарниров – непременное условие их надежной работы.
Герметичность наружных и внутренних шарниров обеспечивается грязезащитными чехлами, закрепленными на валу и корпусе одноразовыми металлическими хомутами.
В наружный и внутренний шарниры перед сборкой закладывается специальная смазка для шарниров приводов колес.
Пополнение или замена смазки, а также какое-либо другое обслуживание приводов колес в процессе эксплуатации автомобиля не требуется.

В соединении шлицевой ступицы корпуса внутреннего шарнира привода правого колеса и вала раздаточной коробки установлено резиновое уплотнительное кольцо

Владельцу автомобиля необходимо лишь следить за состоянием защитных чехлов шарниров и креплением их хомутов.

Отличительные особенности приводов передних колес автомобиля 4х2.

На автомобиле 4×2 корпус внутреннего шарнира привода правого колеса опирается на промежуточную опору, которая также удерживает корпус шарнира от осевого смещения. Опорный подшипник промежуточной опоры, напрессованный на хвостовик корпуса шарнира, установлен в кронштейне блока цилиндров двигателя и закрыт крышкой.

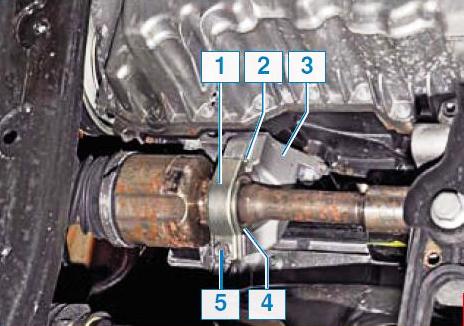

Промежуточная опора привода правого колеса: 1 – крышка опорного подшипника; 2 – ось крышки; 3 – кронштейн блока цилиндров; 4 – подшипник; 5 – болт крепления крышки

Крышка установлена на оси кронштейна и крепится к нему болтом.

Шлицевой конец хвостовика корпуса внутреннего шарнира привода левого колеса вставлен в отверстие полуосевой шестерни дифференциала.
На автомобиле 4×2 наружные шарниры приводов взаимозаменяемые, а внутренние – невзаимозаменяемые.
В данной главе показаны работы по ремонту приводов передних колес автомобиля 4×4. Операции по ремонту приводов передних колес автомобиля 4×2 аналогичны соответствующим операциям по ремонту приводов автомобиля 4×4.
