Renault Megane 2. СНЯТИЕ И УСТАНОВКА ГИДРОЭЛЕКТРОННОГО МОДУЛЯ
Гидроэлектронный модуль управления антиблокировочной системой тормозов (рис. 13.1) установлен в задней части моторного отсека, с правой стороны и прикреплен винтами к кронштейну крепления.
|

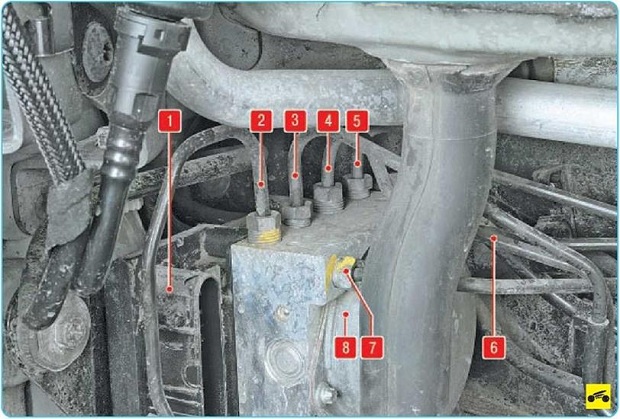

Рис. 13.1. Гидроэлектронный модуль ABS: 1 - разъем гидроэлектронного модуля; 2 - трубопровод рабочего цилиндра тормозного механизма правого переднего колеса; 3 - трубопровод рабочего цилиндра тормозного механизма левого заднего колеса; 4 - трубопровод рабочего цилиндра тормозного механизма правого заднего колеса; 5 - трубопровод рабочего тормозного цилиндра механизма левого переднего колеса; 6, 7 - трубопроводы главного тормозного цилиндра; 8 - насос |
Вам потребуется специальный ключ «на 11» для отворачивания гаек трубопроводов.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Откачайте тормозную жидкость из бачка главного тормозного цилиндра (см. «Замена тормозной жидкости в гидроприводе тормозов», с. 167).
|
|
3. Снимите решетку короба воздухопри- тока (см. «Снятие и установка решетки короба воздухопритока», с. 224).
4. Снимите ресивер двигателя (см. «Снятие и установка ресивера», с. 107).
5. Снимите шумоизоляцию (см. «Замена трубопроводов», с. 172).
|
|

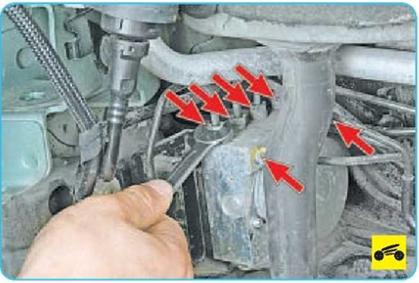

6. Ослабьте шесть гаек крепления трубопроводов к гидроэлектронному модулю.
|
|

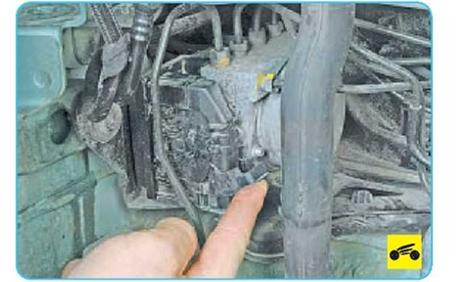

7. Откиньте фиксирующую скобу колодки жгута проводов...
|
|
8. ...и отсоедините колодку от разъема гидроэлектронного модуля.
|
|
9. Выверните болт крепления кронштейна гидроэлектронного модуля.
10. Окончательно отверните шесть гаек крепления трубопроводов и отсоедините их от гидроэлектронного модуля.
11. Снимите гидроэлектронный модуль.
12. Установите гидроэлектронный модуль управления антиблокировочной системой тормозов и все снятые детали в порядке, обратном снятию.
13. Прокачайте тормозную систему (см. «Прокачка гидропривода тормозной системы», с. 168).
