Renault Megane 2. КРЫШКА БАГАЖНИКА

Renault Megane 2. ЗАМЕНА ЗАМКА КРЫШКИ БАГАЖНИКА

1.   Откройте крышку багажника.

2.   Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

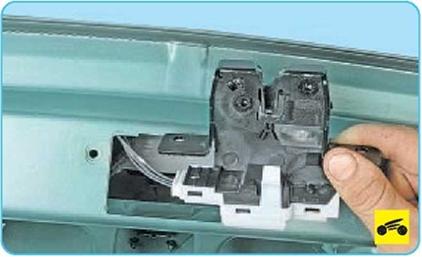

5.   Выверните два винта крепления замка к крышке багажника...

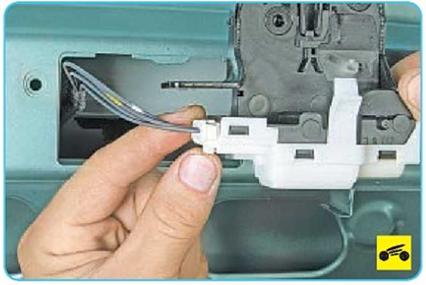

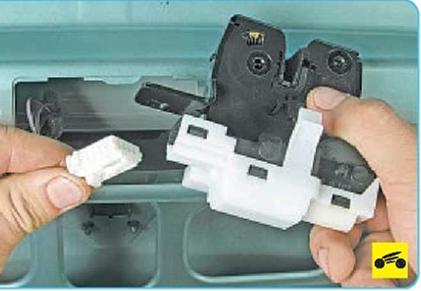

8.    ...и отсоедините колодку жгута прово­дов от разъема концевого выключателя плафона освещения багажника.





9.    Установите замок крышки багажника и его кожух в порядке, обратном снятию.

Renault Megane 2. ЗАМЕНА ЗАЩЕЛКИ КРЫШКИ БАГАЖНИКА

Вам потребуются: отвертка с плоским лезвием, маркер, ключ TORX Т20.

1.    Откройте крышку багажника.

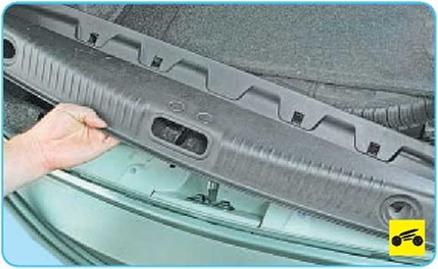

2.    Снимите заднюю облицовку багажника

(см. «Снятие и установка облицовок багаж­ника», с. 246).

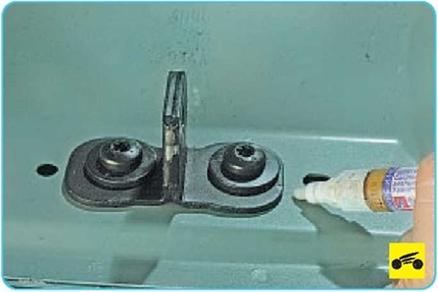

3.    Промаркируйте расположение защел­ки замка крышки багажника, обведя ее, на­пример, маркером.





4.     Выверните два винта крепления за­щелки замка багажника к кузову...





5.      ...и снимите защелку с автомобиля.

6.     Установите защелку замка крышки ба­гажника и заднюю облицовку.

Renault Megane 2. СНЯТИЕ И УСТАНОВКА КРЫШКИ БАГАЖНИКА

Вам потребуется ключ «на 12».

1.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.      Откройте крышку багажника.

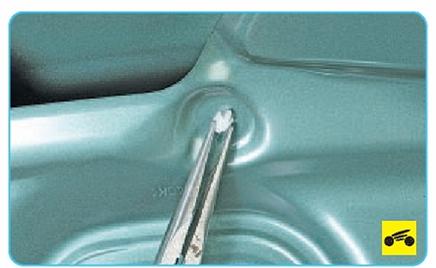

4.     ...и извлеките пистоны крепления обивки крышки багажника.





Так расположены пистоны крепления обивки крышки багажника.





5.       Отстегните верхний фиксатор кожуха замка и снимите кожух, сдвинув с защелки замка.

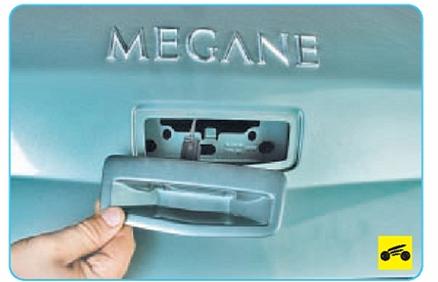

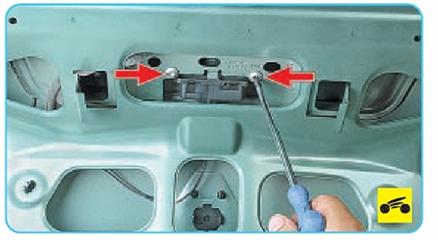

6.       Выверните два винта крепления вы­ключателя электропривода замка крышки багажника...

7.       ...и отведите выключатель в сторону на длину жгута проводов.

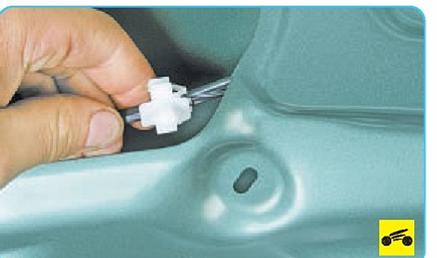

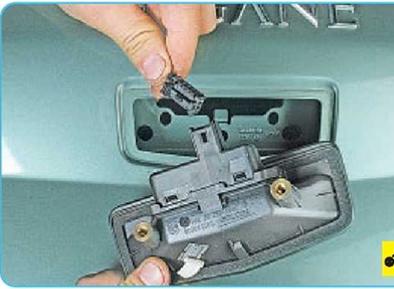

9.    ...и отсоедините колодку жгута прово­дов электропривода замка крышки багаж­ника от разъема электропривода замка.

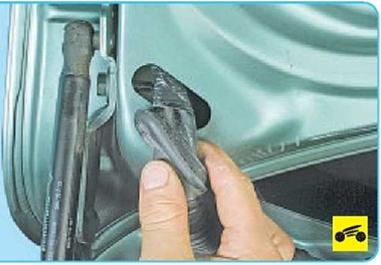

12.       Протяните жгут проводов внутри крышки багажника и вытяните жгут из отверстия.

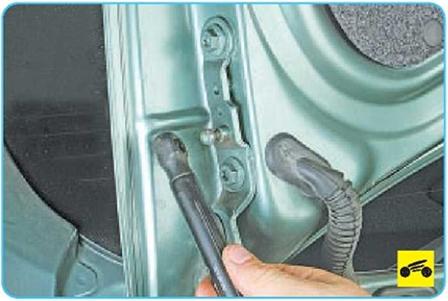

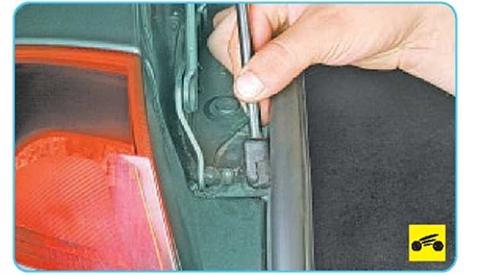

13.       Поддев отверткой, сдвиньте наружу фиксатор верхнего шарнира упора, сними­те фиксатор...

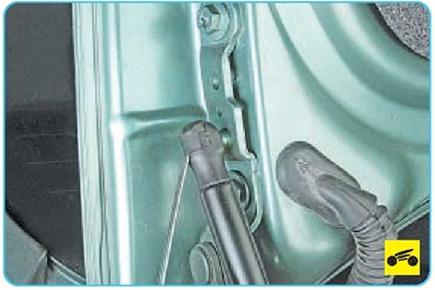

14.    ...и отсоедините верхний шарнир от опоры на крышке багажника.

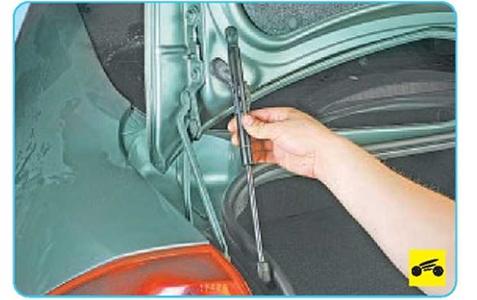

15.    Аналогично отсоедините нижний шарнир упора от опоры на кузове.









17.    Промаркируйте расположение петель относительно крышки багажника, обведя их, например, маркером.

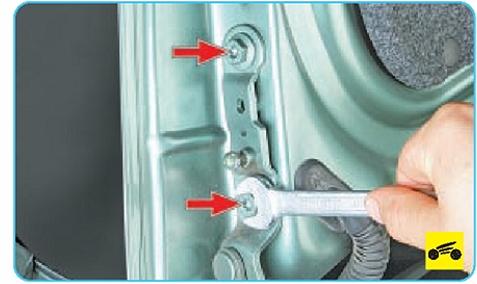

18.    Выверните по два болта крепления крышки багажника к петлям с каждой сто­роны и снимите крышку багажника.

19.       Установите крышку багажника в по­рядке, обратном снятию. Если вы устана­вливаете прежнюю крышку, перед оконча­тельной затяжкой гаек крепления необходи­мо сориентировать ее по ранее нанесенным меткам. В противном случае положение крышки багажника надо отрегулировать та­ким образом, чтобы зазоры между крышкой и крыльями были одинаковыми с обеих сто­рон, а зазоры между верхней и нижней кромками крышки и сопрягаемыми с крыш­кой деталями были равномерными.
