Renault Megane 2. ПРОВЕРКА И РЕГУЛИРОВКА СВЕТА ФАР

Проверку и регулировку света фар прово­дите на снаряженном автомобиле (с полно­стью заправленным топливным баком, ком­плектом инструментов и запасным коле­сом). Описанным в данном подразделе способом, с применением размеченного экрана можно регулировать свет фар только с гапогеновыми лампами. Для регулировки света фар с газоразрядными лампами обра­щайтесь на специализированный сервис, располагающий оптическими стендами.

Вам потребуются: отвертка с кресто­образным лезвием, шестигранный ключ «на 6».

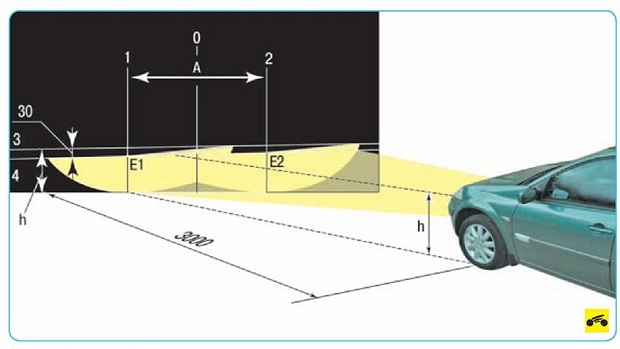

Рис 10.7. Регулировка света фар



1.     Предварительно проверьте и при необходимости доведите до нормы давле­ние воздуха в шинах.

2.     Установите автомобиль перпендику­лярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя груз массой 75 кг. Разметьте на стене экран, как показано на рис. 10.7. Про­дольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Расстояние А между линиями 1 и 2 должно быть равно расстоянию между центрами ламп ближнего света. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3.     Измерьте на вашем автомобиле высо­ту центров фар от земли. Это будет рас­стояние h на экране.

4.     Установите регулятор электрокоррек­тора света фар на панели приборов в поло­жение, соответствующее нагрузке автомо­биля с одним водителем.

5.     Включите ближний свет.

6.     Рекомендуется регулировать напра­вление светового пятна для каждой фары в отдельности. Вторую фару во время ре­гулировки закройте непрозрачным мате­риалом.

ПРИМЕЧАНИЕ

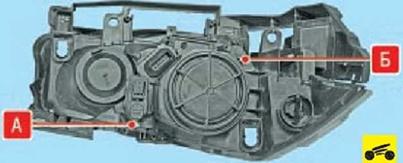

7.    Откройте капот и, вращая регулиро­вочные винты, отрегулируйте (если рас­положение световых пятен не соответ­ствует рисунку) положение на экране светового пятна для каждой фары по го­ризонтали...









9.

Фары считаются отрегулированными, когда верхние границы левых частей свето­вых пятен совпадают с линией 4, а верти­кальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и на­клонных участков световых пятен.
