Renault Megane 2. ПРОВЕРКА И РЕГУЛИРОВКА УГЛОВ УСТАНОВКИ КОЛЕС

Проверка и регулировка углов установки колес необходимы для обеспечения хоро­шей устойчивости и управляемости автомо­биля, а также равномерного износа шин при эксплуатации. Проверяют и регулируют углы установки колес на специальных стендах со­гласно инструкциям по их эксплуатации. Несоответствие действительных значений, замеренных на автомобиле, контрольным значениям, указанным в табл. 7.1, обусло­влено износом или деформацией деталей подвески или деформацией кузова. Значе­ния, приведенные в таблице, действитель­ны для автомобилей с полностью напол­ненным топливным баком и загрузкой по 70 кг на передних сиденьях.

После установки автомобиля на стенд (не­посредственно перед проверкой углов) «прожмите» подвеску автомобиля, прикла­дывая два-три раза усилие 392-490 Н (40— 50 кгс), направленное сверху вниз, сначала к заднему бамперу, а затем к переднему. Ко­леса автомобиля должны быть расположены параллельно продольной оси автомобиля.

При проверке и регулировке углов уста­новки передних колес сначала проверьте угол продольного наклона оси поворота, затем угол развала колес и в последнюю очередь схождение колес.

Угол продольного наклона оси пово­рота переднего колеса образован верти­калью и линией, проходящей через середи­ну верхней опоры телескопической стойки и центр сферы шаровой опоры, закреплен­ной на нижнем рычаге передней подвески. Регулировка угла продольного наклона оси поворота не предусмотрена конструкцией автомобиля. При отклонении угла от номи­нального значения замените поврежденные и деформированные детали.

Угол развала передних колес характе­ризуется отклонением средней плоскости вращения колеса от вертикали. Регулиров­ка угла развала передних колес не предус­мотрена конструкцией автомобиля.

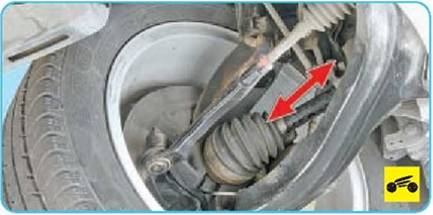

Схождение передних колес предста­вляет собой угол между плоскостью враще­ния колеса и продольной осью автомобиля. Схождение передних колес регулируют из­менением длины рулевых тяг.

Угол развала задних колес характери­зуется отклонением средней плоскости вращения заднего колеса от вертикали. Ре­гулировка угла развала задних колес не предусмотрена конструкцией автомобиля.

Схождение задних колес представляет собой угол между плоскостью вращения за­днего колеса и продольной осью автомобиля. Регулировка угла схождение задних колес не предусмотрена конструкцией автомобиля.



УГЛЫ УСТАНОВКИ КОЛЕС Таблица 7.1
