Renault Megane 2. ПЕРЕДНЯЯ ПОДВЕСКА

ОСОБЕННОСТИ КОНСТРУКЦИИ

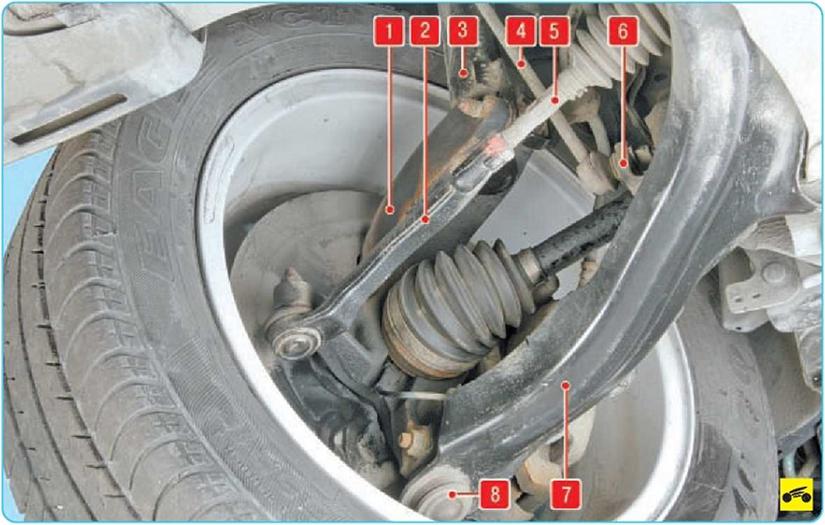

Передняя подвеска независимая, рычаж- но-пружинная типа Макферсон, с телеско­пическими амортизаторными стойками 3 (рис. 7.1), витыми цилиндрическими пру­жинами, поперечными рычагами 7, стаби­лизатором поперечной устойчивости.

Основной элемент передней подвески - телескопическая амортизаторная стойка 3, совмещающая функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова.

Наамортизаторной стойке собрана витая цилиндрическая пружина, буфер сжатия, защитный кожух стойки и верхняя опора. Через верхнюю опору передается нагрузка на кузов автомобиля. Амортизаторная стой­ка соединена с рычагом 7 подвески через поворотный кулак 1 шаровой опорой 8.

Штанга 6 стабилизатора поперечной устойчивости с установленными на нем ре­зиновыми подушками соединена с задней частью подрамника передней подвески ав­томобиля двумя скобами.

Рычаг 7 крепится к задней части подрам­ника передней подвески с помощью рези­нометаллических шарниров.

Renault Megane 2. ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ ДЕТАЛЕЙ ПЕРЕДНЕЙ ПОДВЕСКИ НА АВТОМОБИЛЕ

Все проверки и работы проводите снизу автомобиля, установленного на подъемни-

ке или смотровой канаве (с вывешенными передними колесами).

При каждом техническом обслуживании и ремонте надо обязательно проверять со­стояние защитных чехлов шаровых опор подвески, на чехлах не должно быть меха­нических повреждений.

Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рыча­гов, соединительных тяг, штанги стабилиза­тора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески.

Проверьте состояние резинометалличе­ских шарниров, резиновых подушек, шаро­вых шарниров подвески, а также состояние (осадку) верхних опор телескопических стоек подвески.

Резинометаллические шарниры и рези­новые подушки подлежат замене при раз­рывах и одностороннем выпучивании рези­ны, а также при подрезании их торцовых поверхностей.

На резиновых деталях подвески не допу­скаются:

-      признаки старения резины;

-      механические повреждения.

На резинометаллических шарнирах не допускаются:

-      признаки старения, трещины, односто­роннее выпучивание резинового массива;

-      отрыв резинового массива от армату­ры.

Неисправные детали замените.



Особое внимание обратите на механические повреждения (деформации, трещины и пр.) элементов подвески, особенно рычагов.









1.    Проверьте затяжку гайки крепления штока амортизатора к верхней опоре...

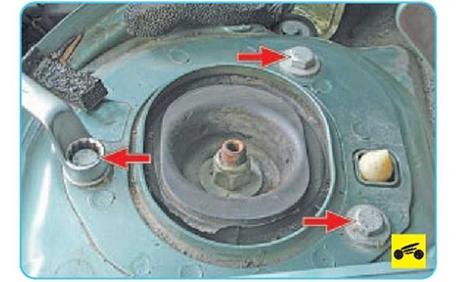

2.    ...и затяжку трех болтов крепления верхней опоры амортизаторной стойки к кузову (см. «Снятие и установка амортиза­торной стойки», с. 139).

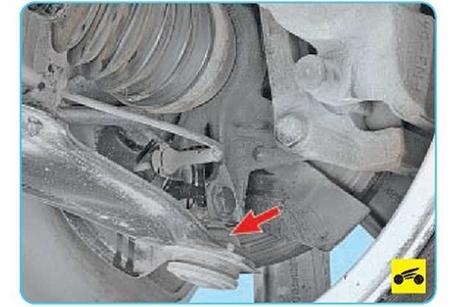

3.    Проверьте состояние защитных чехлов шаровых опор.

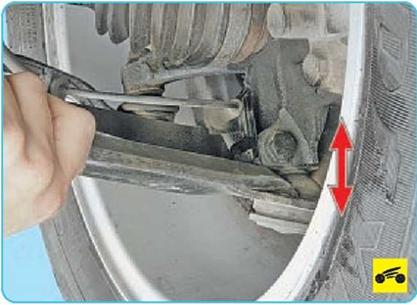

4.    Проверьте шаровые опоры на наличие люфтов. Для этого вставьте монтажную ло­патку между поворотным кулаком и рыча­гом подвески и, опираясь на рычаг, попы­тайтесь покачать поворотный кулак.





5.     Проверьте наличие люфтов в шарни­рах стоек стабилизатора поперечной устойчивости. Стойку, шарниры которой имеют ощутимый люфт, замените.





6.     Проверьте затяжку крепления верх­него...

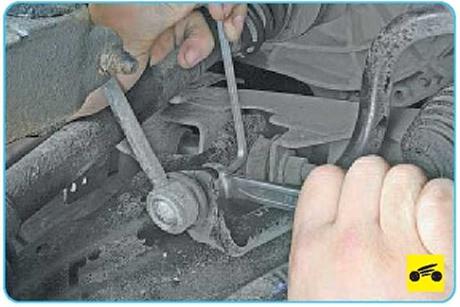

7.     ...и нижнего шарниров стойки стабили­затора.

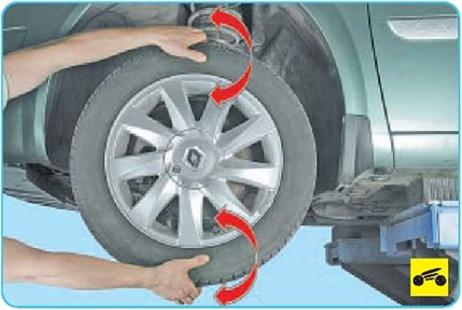

8.    При исправных шаровых опорах, пока­чивая колеса в вертикальной плоскости, убедитесь в отсутствии люфтов подшипни­ков. Если обнаружены люфты, замените подшипники.





9.    Проверьте на отсутствие люфта рези­нометаллические шарниры крепления ры­чага к задней части подрамника передней подвески.

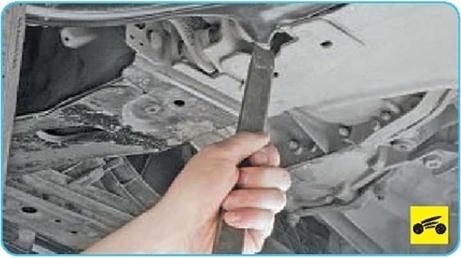

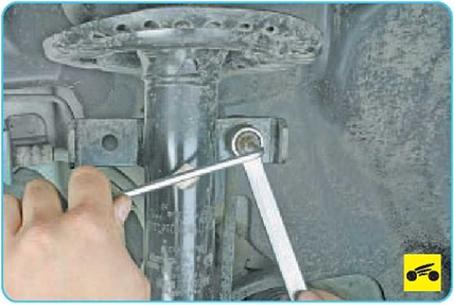

10. Для этого вставьте монтажную лопат­ку или большую отвертку между рычагом и задней частью подрамника передней под- вески переднего шарнира и попытайтесь покачать рычаг.





11.

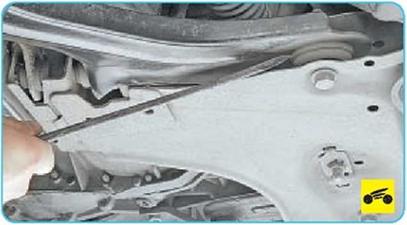

Аналогично проверьте задний шар­нир. При наличии значительного люфта да­же в одном из шарниров замените рычаг передней подвески.

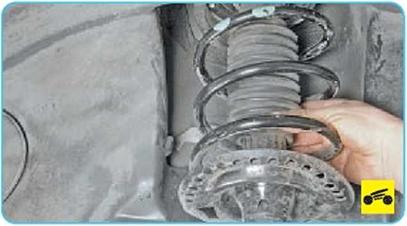

12.   Проверьте состояние защитного чех­ла амортизаторной стойки.





13.                     Поднимите чехол и проверьте шток амортизатора. Потеки жидкости по штоку не допускаются.
