ОСОБЕННОСТИ КОНСТРУКЦИИ

Приводы передних колес состоят из наружных 3 (рис. 6.8) и внутренних 8 шарниров равных угловых скоростей (ШРУС), соединенных валами 7 и 13. Наружный шарнир обеспечивает возможность только угловых перемещений соединяемых валов. Внутренний шарнир дополнительно к угловым обеспечивает и осевые смещения валов при повороте передних колес и работе подвески. Все шарниры обоих приводов типа Трипод, причем наружные шарниры обоих приводов одинаковы по конструкции, а внутренние - различаются. Поэтому правый и левый приводы невзаимозаменяемы.

На автомобиле Renault Megane II применяют наружные шарниры типа EBJ 82 и внутренние шарниры типа RC 465 (левый) и RC 462 (правый).

Наружный шарнир состоит из корпуса 5 (рис. 6.9) и трех роликов 3, надетых на цапфы трехшиповой ступицы 2. Последняя выполнена за одно целое с корпусом шарнира. Ролики входят в пазы обоймы шарнира, выполненной за одно целое с валом 9 привода. Такая конструкция позволяет шарниру поворачиваться на требуемый угол. Шлицевый хвостовик корпуса наружного шарнира закреплен в ступице переднего колеса гайкой. Герметизация шарнира обеспечена чехлом 10, закрепленным хомутами 1 на корпусе шарнира и на валу привода.

Для ремонта наружного шарнира в запасные части поставляют только его чехол и хомуты крепления чехла. В случае выхода из строя шарнир нужно заменять в сборе с приводным валом, так как обойма шарнира составляет с валом неразборный узел.

Правый внутренний шарнир состоит из корпуса 2 (рис. 6.10) и трех роликов 3 на игольчатых подшипниках, надетых на цапфы трехшиповой ступицы. В корпусе шарнира выполнены пазы для роликов. Трехшиповая ступица зафиксирована на валу привода стопорным кольцом 1, ролики позволяют ступице перемещаться в пазах корпуса шарнира в осевом направлении, благодаря чему привод может удлиняться или укорачиваться для компенсации взаимных перемещений подвески и силового агрегата. Наконечник корпуса внутреннего шарнира с внутренними шлицами надет на шлицевый хвостовик правой полуосевой шестерни. От осевого перемещения на хвостовике шестерни при работе подвески корпус шарнира зафиксирован разжимной пружиной, установленной внутри шарнира. Герметизация шарнира обеспечена чехлом 5, закрепленным хомутами 4 на корпусе шарнира и на валу привода. В картере коробки передач наконечник корпуса шарнира уплотнен резиновым кольцом тороидальной формы и самоподжим- ным сальником.

Для ремонта правого внутреннего шарнира в запасные части поставляют два рем-

Рис. 6.8. Приводы передних колес: А - привод правого переднего колеса; Б - привод левого переднего колеса; 1 - резьбовая часть наконечника наружного шарнира; 2 - шлицевый наконечник корпуса наружного шарнира; 3 - корпус наружного шарнира равных угловых скоростей; 4 - большой хомут крепления чехла шарнира; 5 - чехол шарнира; 6 - малый хомут крепления чехла шарнира; 7 - вал привода правого переднего колеса; 8 - корпус внутреннего шарнира равных угловых скоростей; 9 - опора промежуточного вала; 10 - промежуточный вал; И- шлицевый наконечник промежуточного вала; 12 - стопорное кольцо; 13 - вал привода левого переднего колеса; 14 - резьбовая часть наконечника внутреннего шарнира

Рис. 6.9. Наружный шарнир равных угловых скоростей: 1 - хомуты крепления чехла; 2 - трехшиповая ступица; 3 - ролик; 4 - зубчатый диск датчика ABS (при наличии ABS); 5 - корпус шарнира; б - пружина; 7 - регулировочная проставка; 8 - толкатель; 9 - вал привода; 10 - чехол шарнира

Рис. 6.10. Правый внутренний шарнир равных угловых скоростей: 1 - стопорное кольцо; 2 - корпус шарнира; 3 - ролик трехшиповой ступицы; 4 - хомуты крепления чехла; 5 - чехол шарнира

комплекта: большой, включающий в себя все детали шарнира, и малый, аналогичный ремкомплекту наружного шарнира.

Левый внутренний шарнир состоит из трех роликов 6 (рис. 6.11) на игольчатых подшипниках, надетых на цапфы трехшиповой ступицы. Функцию корпуса шарнира выполняет левая полуосевая шестерня коробки передач сложной формы. Ее внутренние пазы для роликов выполнены аналогично пазам корпуса 2 (см. рис. 6.10) правого внутреннего шарнира. Трехшиповая ступица зафиксирована на валу 8 (см. рис. 6.11) привода стопорным кольцом 7. Ролики позволяют ступице перемещаться в пазах полуосевой шестерни в осевом направлении, благодаря чему привод может удлиняться или укорачиваться для компенсации взаимных перемещений подвески и силового агрегата. Герметизация шарнира обеспечена чехлом 5, неподвижно закрепленным с помощью держателя 4 на картере коробки передач. Вал привода, вращающийся внутри чехла в подшипнике 3, герметизирован сальником 2, установленным под чехлом в съемном узле, общем с подшипником.

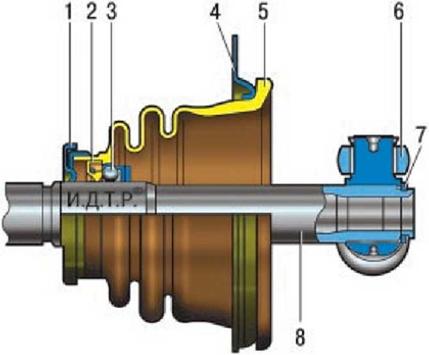

Рис. 6.11. Левый внутренний шарнир равных угловых скоростей: 1 - грязеотражатель; 2 - сальник; 3 - подшипник; 4 - держатель чехла; 5 - чехол шарнира; б - ролик трехшиповой ступицы; 7 - стопорное кольцо; 8 - вал привода

Для ремонта левого внутреннего шарнира в запасные части поставляют два ремком- плекта: большой, включающий в себя все детали шарнира, кроме полуосевой шестерни, и малый, включающий чехол шарнира и узел подшипника в сборе с сальником.

Для смазки наружных шарниров и правого внутреннего шарнира применяют специальную смазку с дисульфидом молибдена MOBIL CVJ 825 ВLaСК STARили MOBIL

EXF 57C (поставляется вместе с ремком- плектом шарнира, отечественный аналог - ШРУС-4). Шлицы хвостовика внутреннего шарнира смазывают консистентной смазкой MOLYKOTE BR2, а левый внутренний шарнир - трансмиссионным маслом для коробки передач.

ПОЛЕЗНЫЙ СОВЕТ

Шарниры приводов очень долговечны, их расчетный ресурс почти равен ресурсу автомобиля. Однако в эксплуатации их меняют или ремонтируют довольно часто из-за того, что не обращают внимание на состояние защитных чехлов. Такая работа довольно дорогая и трудоемкая. Для того чтобы серьезно сэкономить, регулярно проверяйте состояние защитных чехлов шарниров и немедленно заменяйте их при малейших повреждениях. Если в шарнир через поврежденный чехол попадет вода или пыль, он выйдет из строя через несколько сотен километров пробега. Герметичный шарнир изнашивается чрезвычайно медленно.
