Peugeot 308. Электросхемы - часть 4

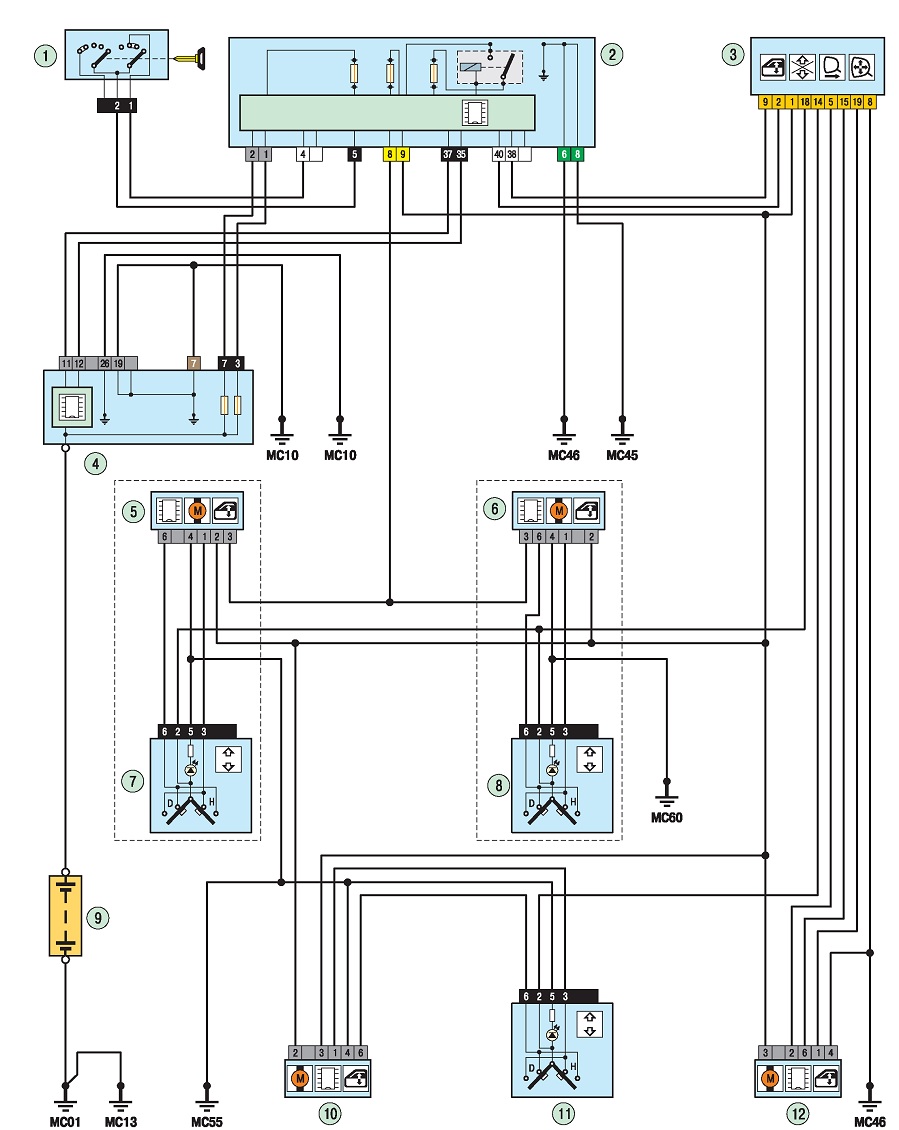

Схема 9. Электропривод стеклоподъемников: 1 - замок зажигания; 2 - блок управления электрооборудованием; 3 - центральный блок управления стеклоподъемниками; 4 - монтажный блок в подкапотном пространстве; 5 - моторедуктор стеклоподъемника правой задней двери; 6 - моторедуктор стеклоподъемника левой задней двери; 7 - выключатель управления стеклоподъемником правой задней двери; 8 - выключатель стеклоподъемника левой задней двери; 9 - аккумуляторная батарея; 10 - моторедуктор передней пассажирской двери; 11 - выключатель управления стеклоподъемником передней пассажирской двери; 12 - моторедуктор двери водителя

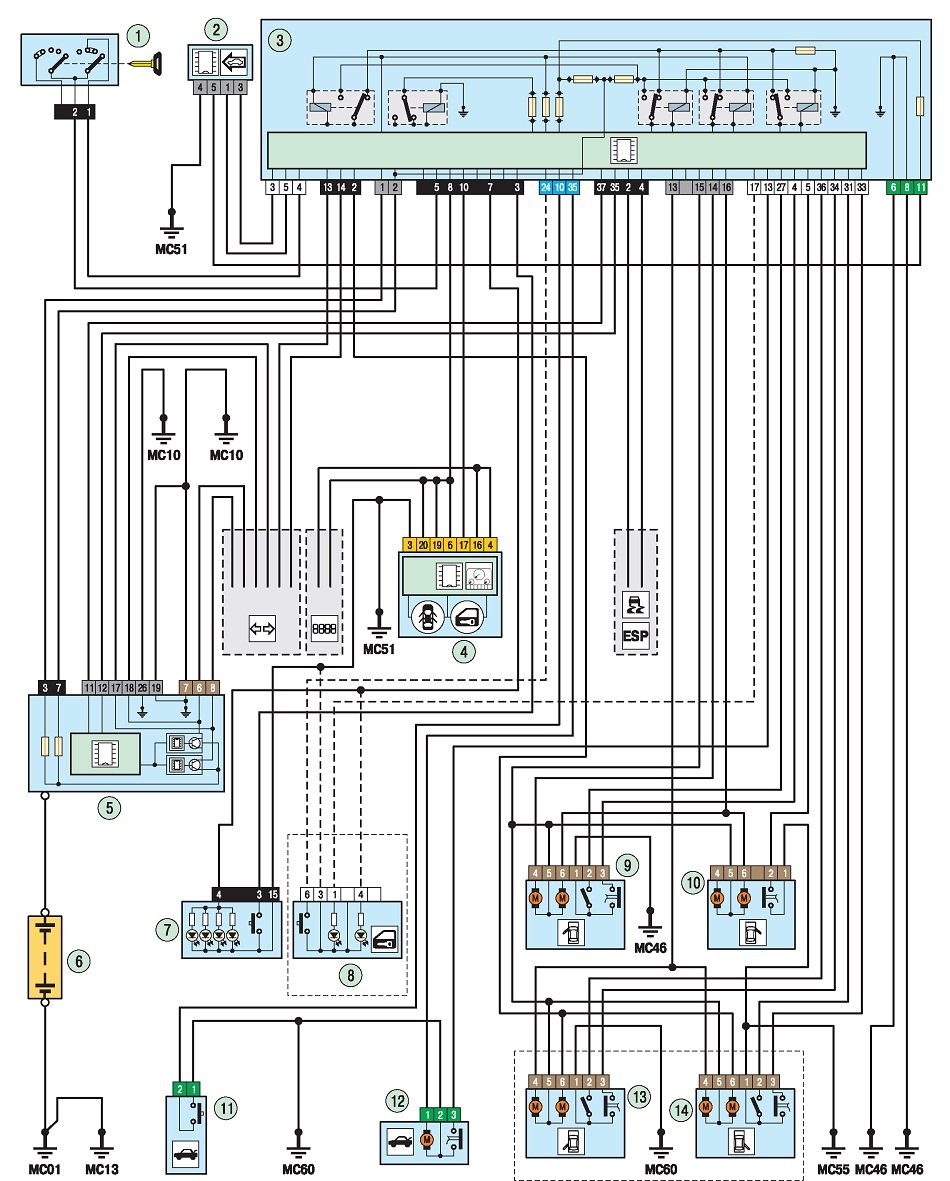

Схема 10. Центральный замок: 1 - замок зажигания; 2 - разъем СОМ2000; 3 - блок управления электрооборудованием; 4 - комбинация приборов; 5 - монтажный блок в подкапотном пространстве; 6 - аккумуляторная батарея; 7 - многофункциональный коммутатор; 8 - активаторы дополнительных блокировок задних дверей; 9 - замок двери водителя; 10 - замок передней пассажирской двери; 11 - замок капота; 12 - замок багажника; 13 - замок левой задней двери; 14 - замок правой задней двери
