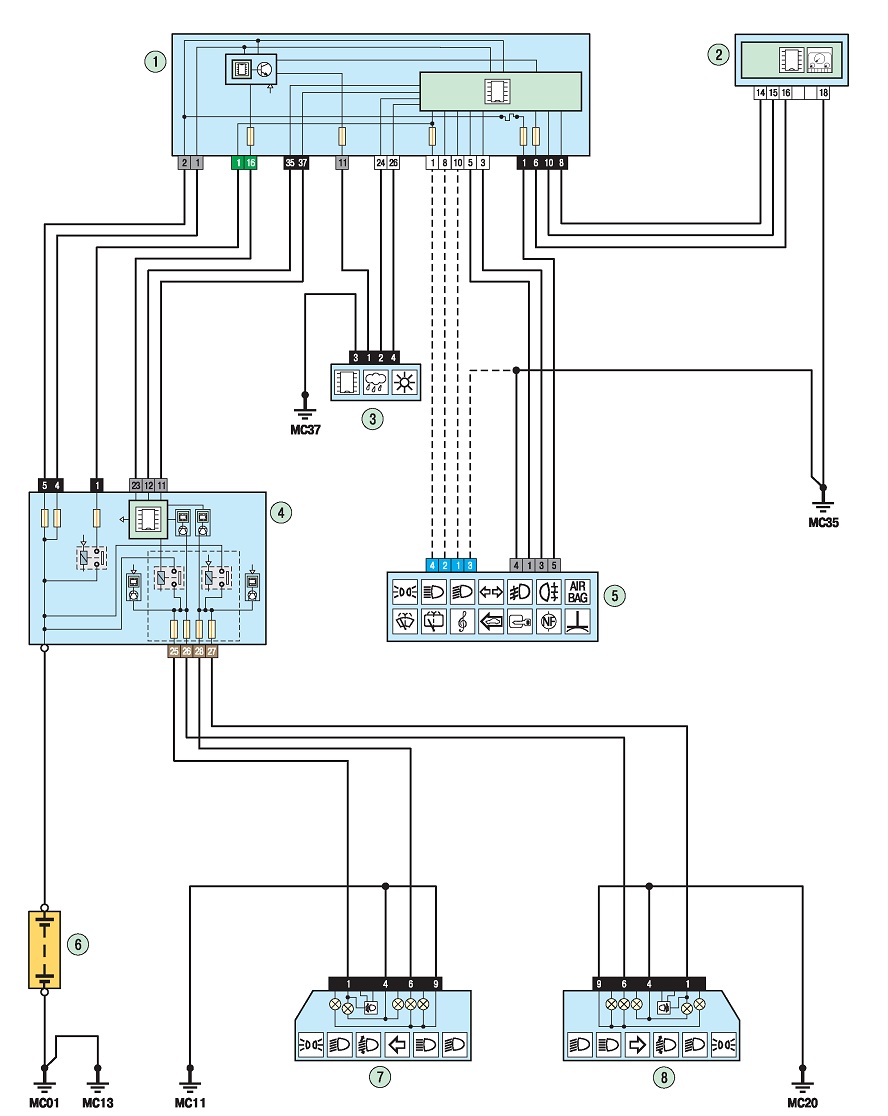

Схема 3. Ближний и дальний свет фар: 1 - блок управления электрооборудованием; 2 - панель приборов; 3 - датчики дождя и интенсивности солнечного излучения; 4 - монтажный блок в подкапотном пространстве; 5 - блок подрулевых переключателей; 6 - аккумуляторная батарея; 7 - левая блок-фара; 8 - правая блок-фара

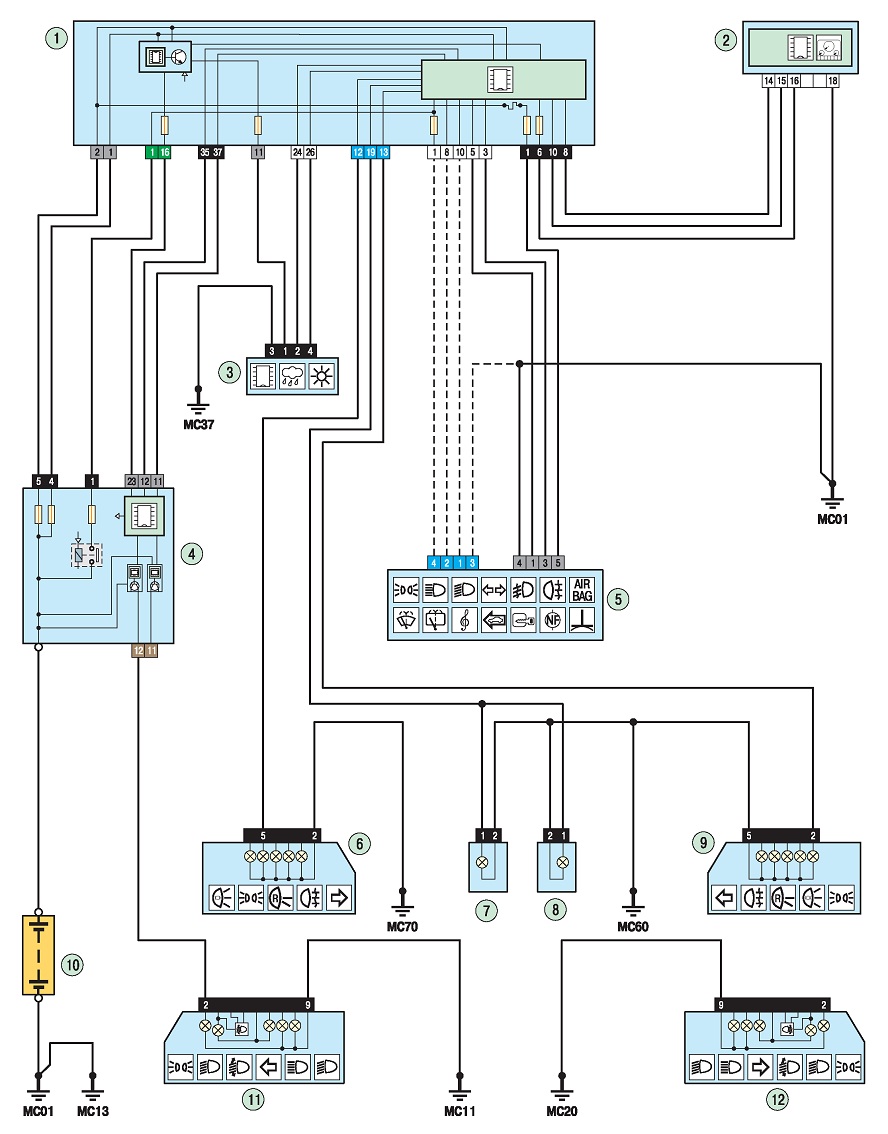

Схема 4. Габаритные огни: 1 - блок управления электрооборудованием; 2 - панель приборов; 3 - датчики дождя и интенсивности солнечного излучения; 4 - монтажный блок в подкапотном пространстве; 5 - блок подрулевых переключателей; 6 - правый задний фонарь; 7 - левый фонарь освещения номерного знака; 8 - правый фонарь освещения номерного знака; 9 - левый задний фонарь; 10 - аккумуляторная батарея; 11 - левая блок-фара; 12 - правая блок-фара

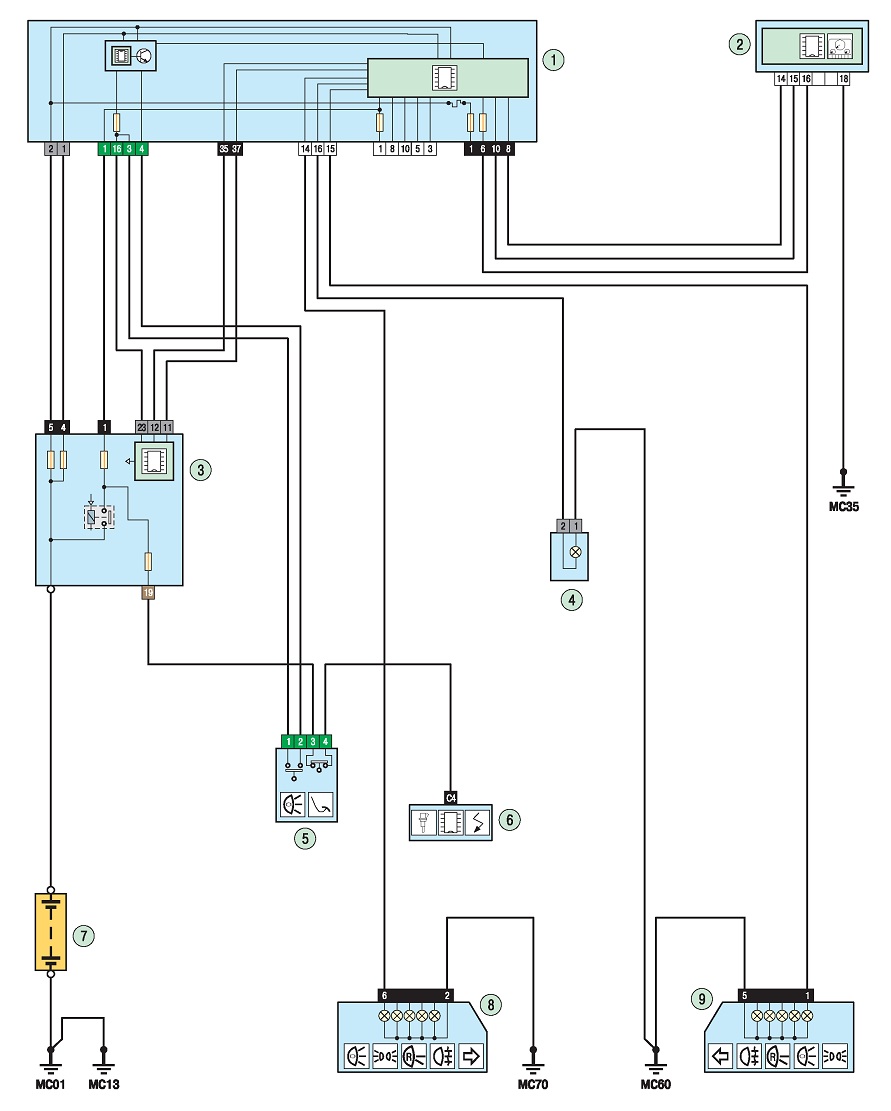

Схема 5. Стоп-сигналы: 1 - блок управления электрооборудованием; 2 - панель приборов; 3 - монтажный блок подкапотного пространства; 4 - дополнительный стоп-сигнал; 5 - выключатель стоп-сигнала; 6 - блок управления двигателем; 7 - аккумуляторная батарея; 8 - правый задний фонарь; 9 - левый задний фонарь
