Peugeot 308. ПРОВЕРКА И РЕГУЛИРОВКА СВЕТА ФАР

Проверку и регулировку света фар прово­дите на снаряженном автомобиле (с пол­ностью заправленным топливным баком, комплектом инструментов и запасным ко­лесом). Описанным в данном подразделе

способом, с применением размеченного эк­рана можно регулировать свет только фар с гапогеновыми лампами накаливания. Для регулировки света фар с газоразрядными лампами обращайтесь на специализирован­ный сервис, располагающий оптическими стендами.







Вам потребуется отвертка с кресто­образным лезвием.

1.    Предварительно проверьте и при не­обходимости доведите до нормы давление воздуха в шинах.

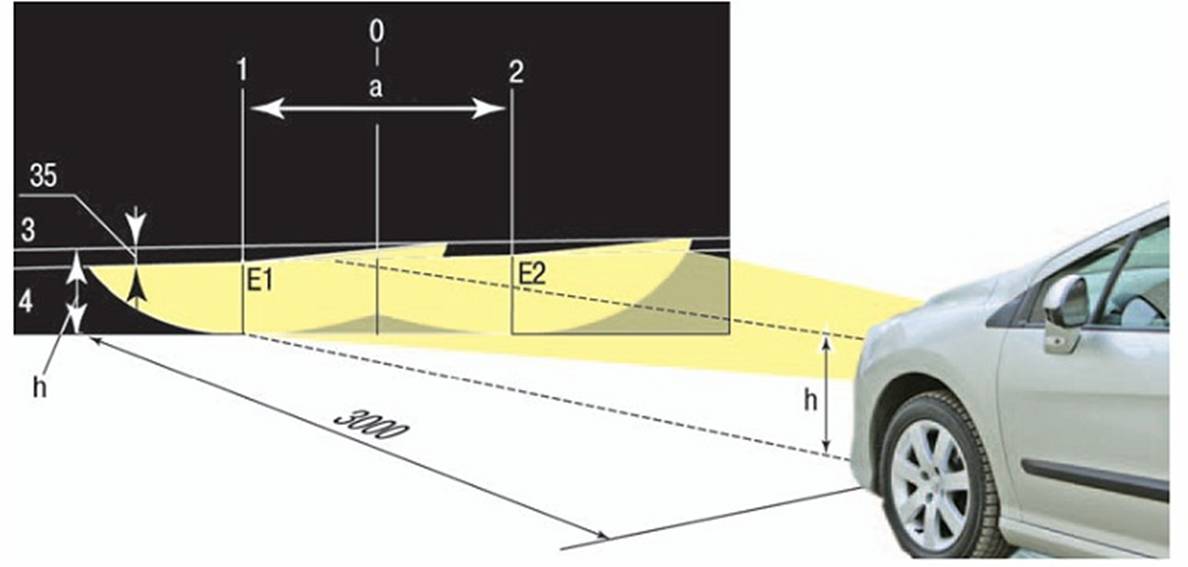

2.    Установите автомобиль перпендику­лярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье во­дителя груз массой 75 кг. Разметьте на стене экран, как показано на рис. 10.6. Продоль­ная плоскость симметрии автомобиля долж­на проходить по линии 0 на экране. Верти­кальные линии 1 и 2 расположены на равном расстоянии от линии 0. Расстояние А между линиями 1 и 2 должно быть равно расстоя­нию между центрами ламп ближнего света фар. Качните автомобиль сбоку, чтобы са- моустановились пружины подвесок.

3.    Измерьте на вашем автомобиле высо­ту центров фар от земли. Это будет рассто­яние h на экране.

4.    Установите регулятор электрокоррек­тора света фар на панели приборов в поло­жение, соответствующее нагрузке автомо­биля с одним водителем.

5.    Включите ближний свет.

6.

Рекомендуется регулировать направле­ние светового пятна для каждой фары в от­дельности. Вторую фару во время регули­ровки закройте непрозрачным материалом.

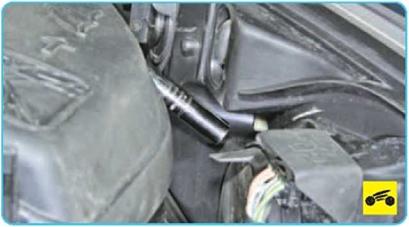

7. Откройте капот и, вращая регулировочные винты, отрегулируйте (если расположение световых пятен не соответствует рисунку) положение на экране светового пятна для каждой фары по вертикали...

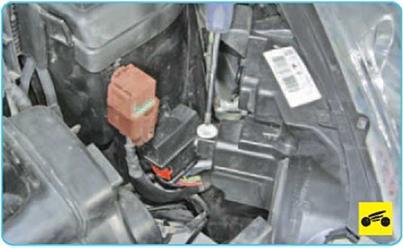

8.     ...и по горизонтали.

9.     Фары считаются отрегулированными, когда верхние границы левых частей свето­вых пятен совпадают с линией 4, а верти­кальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклон­ных участков световых пятен.

Направление пучка света противотуманных фар (рис. 10.7) можно отрегулировать только по высоте.

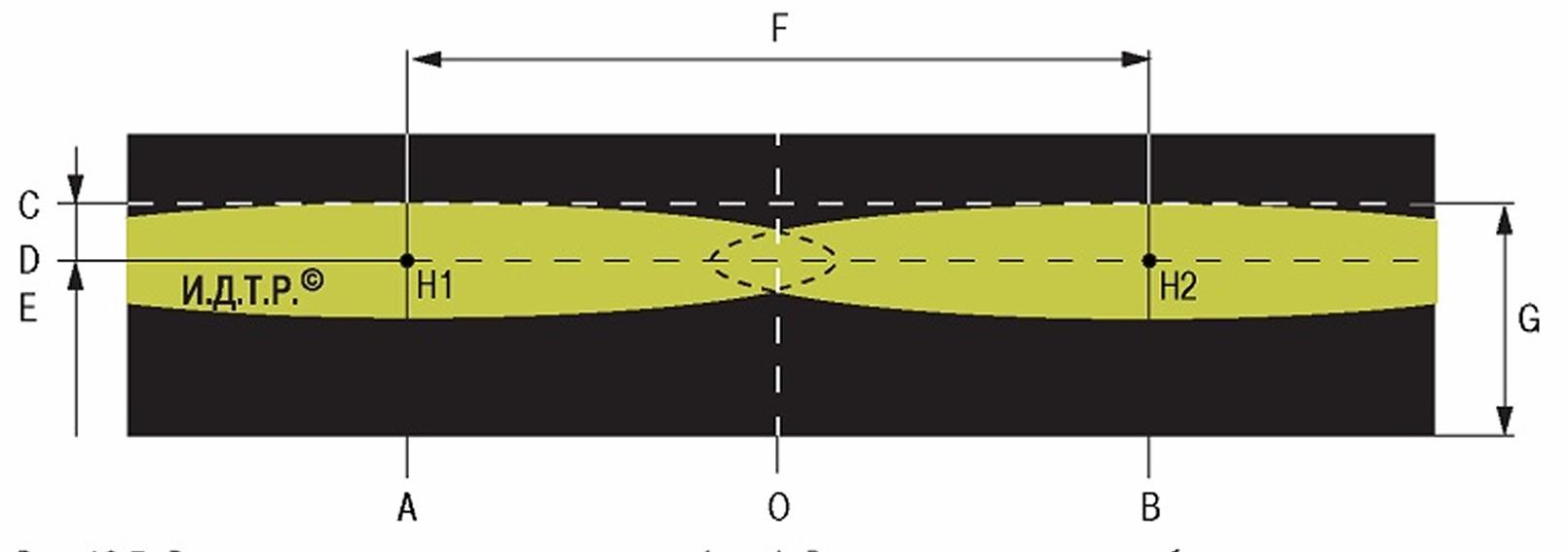

Рис. 10.7. Регулировка света противотуманных фар: А, В - вертикальные линии, обозначающие расположение центров ламп ближнего света левой и правой фары; С - горизонтальная линия, соответствующая центрам фар; D - линия, обозначающая высоту подъема горизонтальной границы пучков света; Е - расстояние между линиями С и D (Е = 200 мм); F - расстояние между центрами ламп ближнего света фар; G - расстояние от центров фар до по­верхности, на которой расположен автомобиль

Для этого снимите брызговик двигателя

(см. «Снятие и установка брызговика дви­гателя», с. 72) и отрегулируйте фары, вра­щая регулировочный винт.
