Peugeot 308. СНЯТИЕ И УСТАНОВКА ТОПЛИВНОГО МОДУЛЯ ДВИГАТЕЛЯ
Конструкция топливного модуля неразборная. Возможна замена только датчика уровня топлива (см. «Замена датчика указателя уровня топлива», с. 238) и фильтра грубой очистки топлива (см. «Замена фильтра грубой очистки топлива», с. 111) Поэтому при выходе из строя топливного насоса рекомендуем заменять топливный модуль в сборе.
Вам потребуются: отвертка с плоским лезвием, молоток, емкость для слива топлива из модуля топливного насоса.
1. Снизьте давление в системе питания
(см. «Снижение давления в системе питания», с. 108).
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Откиньте вперед правую подушку заднего сиденья (см. «Заднее сиденье», с. 30).
|
|
4. Откиньте вырезанный элемент покрытия пола с крышки люка над топливным модулем.
|
|
|
5. Поддев отверткой...
|
6. ...снимите крышку люка над топливным модулем.
|
|
7. Отожмите фиксатор колодки жгута проводов...
|
|
8. ...и отсоедините колодку от разъема топливного модуля.
|
|
9. Сожмите фиксатор наконечника топливного шланга высокого давления...
|
|
10. ...и отсоедините наконечник от штуцера топливного модуля.
|
|

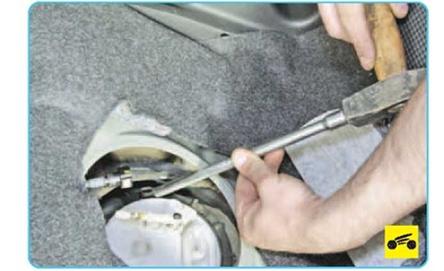

11. Ослабьте затяжку прижимного кольца, отверните...
|
12. ...и снимите прижимное кольцо.
|
13. Приподнимите модуль, наклоните его, чтобы не погнуть рычаг датчика указателя уровня топлива и не провернуть поплавок на рычаге (иначе показания указателя в комбинации приборов будут неверными), и извлеките модуль из бака.
|
|
14. Снимите уплотнительную прокладку фланца модуля топливного насоса.
ПРИМЕЧАНИЕ
Сильно обжатую, затвердевшую или надорванную прокладку замените новой.
15. Слейте топливо из стакана модуля топливного насоса в подготовленную емкость.
16. Установите снятые детали в порядке, обратном снятию.
