Опель Астра Эйч. СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

Особенности конструкции

Система пассивной безопасности (SRS) ав­томобиля Opel Astra объединяет в комплексе фронтальные и боковые подушки безопасно­сти для водителя и пассажира на переднем сиденье, а также инерционные ремни безо­пасности для водителя и всех пассажиров. На автомобилях всех комплектаций замки ремней безопасности водителя и переднего пассажира оборудованы пиротехническими преднатяжителями. По заказу могут быть ус­тановлены и оконные подушки (занавески) безопасности.

____________ Предупреждение

Подушки безопасности не заменяют ремни безопасности. Более того, при движении автомобиля водитель и пе­редний пассажир обязательно должны быть пристегнуты ремнями, так как в случае дорожно-транспортного про­исшествия сработавшая подушка безо­пасности сама может нанести не при­стегнутому ремнем человеку тяжелую травму.

В систему SRS входят:

-              модуль подушки безопасности водите­ля...

...расположенный в ступице рулевого коле­са и состоящий из сложенной оболочки по­душки и газогенератора;

-         модуль подушки безопасности переднего пассажира...

...находящийся в панели приборов со сто­роны пассажира и состоящий из сложенной оболочки подушки и газогенератора;

Примечание

Для наглядности декоративная панель панели приборов снята.

-         модули боковых подушек безопасности водителя и переднего пассажира, располо­женные в наружных боковых частях спинок передних сидений и состоящие из сложенной оболочки подушки и газогенератора;

-         модули оконных подушек (устанавлива­ют по заказу), расположенные над окнами передних и задних дверей, под обивкой по­толка и состоящие из сложенной оболочки подушки и газогенератора;

-        электронный блок управления, установ­ленный под облицовкой тоннеля пола и уп­равляющий системой;

-        акселерометры (датчики удара), распо­ложенные на внутренней стороне верхней по­перечины рамки радиатора (один акселеро­метр)...

...и на порогах основания кузова справа и слева (два акселерометра) под облицовка­ми порогов;

-        ремни безопасности;

-                  преднатяжители передних ремней (вмонтированы в замки передних ремней).

Силу и направление удара при дорож­но-транспортном происшествии определяет электронный блок управления (ЭБУ) системы пассивной безопасности с помощью элек­тронных акселерометров. По сигналу акселе­рометров блок управления активирует по­душки безопасности.

При лобовом ударе определенной силы ЭБУ, получив сигнал от акселерометров, пе­ред активацией подушек безопасности уве­личивает натяжение ремней, выдавая коман­ду на пиротехнические элементы преднатя- жителей.

Преднатяжители обеспечивают своевре­менное реагирование на аварийное замедле­ние автомобиля, притягивая водителя и пас­сажиров к спинкам сидений, а также исклю­чают дальнейшее перемещение их вперед по инерции и получение травм от сработав­шей подушки безопасности.

_________________ Примечание

Механизм преднатяжителя ремня бе­зопасности всегда приводится в дейст­вие раньше, чем подушка безопасности.

К дополнительным элементам системы пассивной безопасности также можно отнес­ти подголовники, установленные на спинках сидений водителя, переднего пассажира и заднего сиденья. Подголовники предотвра­щают повреждение шейных позвонков лю­дей, сидящих в автомобиле, при сильном ударе сзади и при срабатывании подушек бе­зопасности.

Снятие и установка подушек безопасности водителя и переднего пассажира, ремней и блока управления системой безопасности описаны в данном подразделе, так как подуш­ку безопасности водителя необходимо снимать для работ, связанных с ремонтом ру­левого управления, а подушку безопасности переднего пассажира - при замене панели приборов. Боковые и оконные подушки безо­пасности следует демонтировать только на станциях техобслуживания, располагающих специально подготовленным персоналом. Ре­гулировка положения подголовников и их сня­тие описаны в разд. 1 «Устройство автомобиля» (см. «Регулировка положения передних сиде­ний», с. 26 и «Задние сиденья», с. 27).











Опель Астра Эйч. Снятие и установка подушки безопасности водителя





Подушку безопасности водителя приходит­ся снимать при ремонте элементов рулевого управления и электрооборудования автомо­биля, поэтому процесс ее снятия и установки описан в данном руководстве. Однако во из­бежание получения травм строго придержи­вайтесь рекомендуемой последовательности работы.

Вам потребуются: отвертка с плоским лез­вием и ключ TORX Т20.

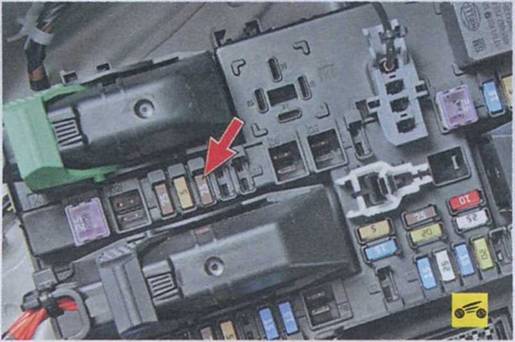

1.        Отключите электропитание модуля по­душки безопасности, вынув предохранитель №5 (показан на фото стрелкой) из блока, расположенного в багажнике.

____________ Предупреждения

Попытка снять модуль подушки безо­пасности водителя без отключения его электропитания может привести к нео­жиданному срабатыванию подушки. Приступать к следующим операциям по снятию подушки безопасности мож­но только после полного разряда кон­денсатора активатора. Для разряда конденсатора необходимо подождать не менее 15 мин после извлечения пре­дохранителя из монтажного блока. Запрещается разборка модуля подуш­ки безопасности.

Не допускается падение модуля по­душки безопасности и попадание на него воды, смазки или масла.

Не допускается воздействие на модуль подушки безопасности температуры выше 95 °С.

2.        Выверните два винта крепления модуля подушки безопасности слева и справа...

_________________ Примечание

Так расположены винты крепления модуля подушки безопасности (для наглядности показано на снятом руле­вом колесе).

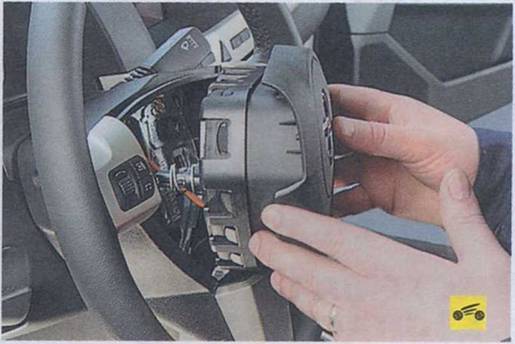

3.     ...аккуратно приподнимите модуль, от­ведите его от ступицы рулевого колеса...

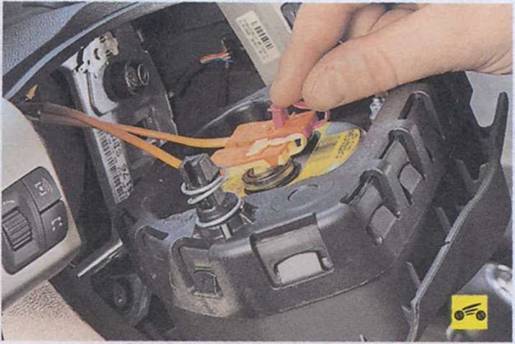

4.     ...извлеките фиксатор из колодки (розо­вого цвета) жгута проводов подушки безо­пасности...





5.     ...и отсоедините от модуля колодку. Ана­логично отсоедините вторую колодку (желто­го цвета)...

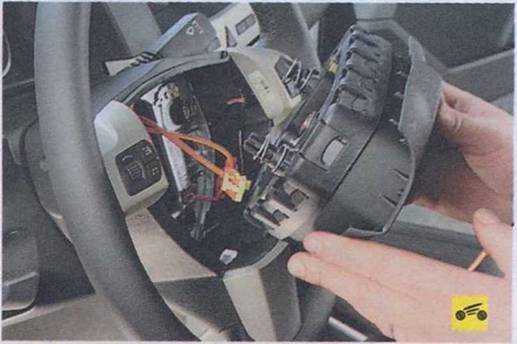

6.     ...и снимите модуль подушки безопасности.

7.     Установите подушку безопасности води­теля в порядке, обратном снятию.









Опель Астра Эйч. Снятие и установка подушки безопасности переднего пассажира



Подушку безопасности переднего пассажи­ра снимают в случае ее неисправности или


при замене панели приборов, если она не ус­тановлена на новую панель.

Вам потребуется ключ TORX ТЗО.





1.         Отключите электропитание модуля по­душки безопасности, вынув предохранитель №5 (показан на фото стрелкой) из блока, расположенного в багажнике.

____________ Предупреждения

Попытка снятия модуля подушки безо­пасности переднего пассажира без от­ключения его электропитания может привести к неожиданному срабатыва­нию подушки.

Приступать к следующим операциям по снятию подушки безопасности мож­но только после полного разряда кон­денсатора активатора. Для разряда конденсатора необходимо подождать не менее 15 мин после извлечения пре­дохранителя из монтажного блока. Запрещается разборка модуля подуш­ки безопасности.

Не допускается падение модуля по­душки безопасности и попадание на него воды, смазки или масла.

Не допускается воздействие на модуль подушки безопасности температуры выше 95 °С.





2.

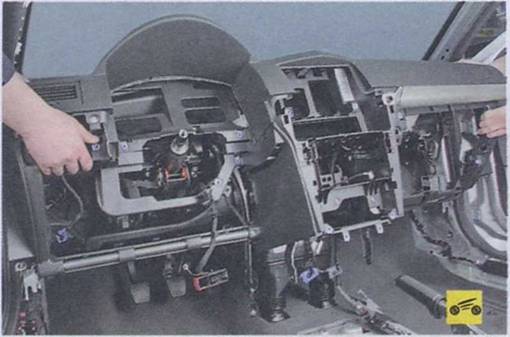

Снимите декоративную панель панели приборов (см. «Снятие и установка панели приборов», с. 278).





4.

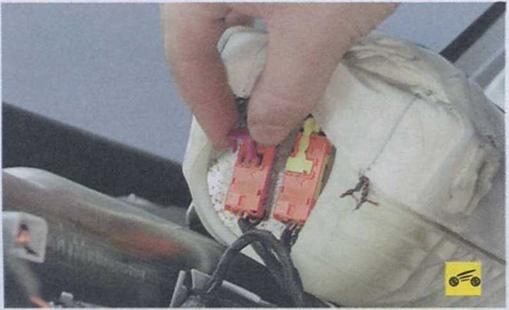

...и отсоедините от модуля колодку. Ана­логично отсоедините вторую колодку (желто­го цвета).









6.      ...и снимите подушку.

7.      Установите подушку безопасности пе­реднего пассажира и все снятые детали в по­рядке, обратном снятию.
