КРЫШКА БАГАЖНИКА

Опель Астра Эйч. Снятие и установка крышки багажника

Вам потребуется надежный упор (напри­мер, деревянный брус подходящей длины).

1.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.     В багажнике разъедините колодку жгута проводов фонарей освещения номерного знака (рис. 11.9).

3.     Снимите упоры крышки багажника (см. «Снятие и установка упоров крышки багаж­ника», с. 286).

4.     Если вы снимаете крышку не для замены, рекомендуем пометить положение петель, обведя их контуры фломастером.

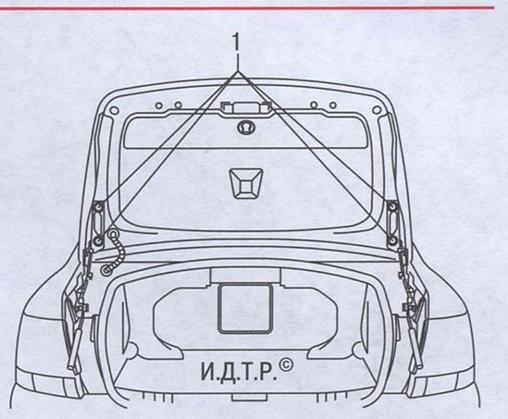

5.     Выверните четыре болта 1 (рис. 11.10) крепления петель крышки багажника к кузову

Рис. 11.9. Расположение колодки жгута про­водов в багажнике: 1 - колодка жгута проводов









(по два на левой и правой стороне) и сними­те крышку.

6.        Установите крышку багажника в поряд­ке, обратном снятию, ориентируясь по ранее сделанным меткам.

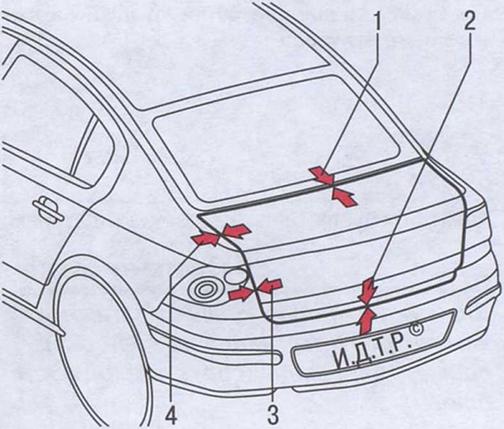

7.        При необходимости, руководствуясь данными табл. 11.1, проконтролируйте зазоры между крышкой багажника (рис. 11.11) и пане­лями кузова.













Опель Астра Эйч. Снятие и установка петель крышки багажника





1.        Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.        Отсоедините упоры от петель крышки багажника (см. «Снятие и установка упоров крышки багажника», с. 286).

3.        Выверните винты крепления петли крышки багажника к панели кузова (рис.

11.                12) и снимите петлю.

4.        Установите петлю крышки багажника в порядке, обратном снятию. При необходи­мости отрегулируйте положение крышки багажника относительно панелей кузова.





Таблица 11.1 Номинальные зазоры крышки багажника относительно панелей кузова

Позиция на рис. 11.1	Размер, мм	Допуск, мм
I	8,6	±1,0
II	6,0	±1,0
III	3,8	±0,8
IV	3,8	±0,8

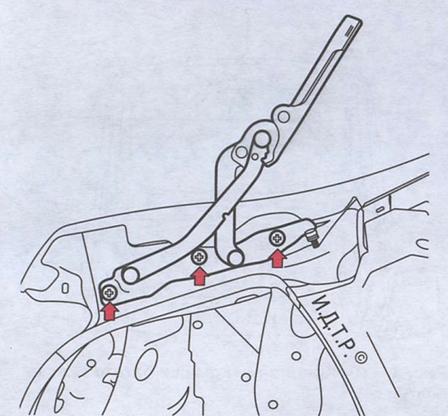

Рис. 11.12. Крепление петли крышки багаж­ника к панели кузова





Опель Астра Эйч. Снятие и установка упоров крышки багажника





Вам потребуется отвертка с плоским лезвием.

______________ Примечание

Для снятия упоров крышки багажника вам потребуется надежный упор (на­пример, деревянный брус подходящей длины).

1.         Откройте крышку багажника и установи­те ее на упор.

______________ Примечание

Вам потребуется надежный упор (на­пример, деревянный брус подходящей длины).

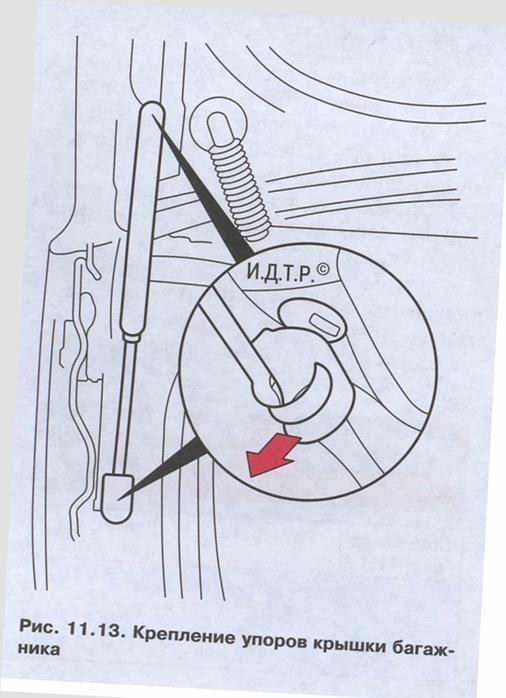

2.              Поддев отверткой, сдвиньте наружу фиксатор верхнего шарнира упора и отсоеди­ните шарнир от опоры крышки багажника (рис. 11.13).

3.         Аналогично отсоедините нижний шарнир упора капота от опоры на кронштейне кузова.

4.         Установите снятые детали в порядке, об­ратном снятию.















Снятие и установка аварийного замка крышки багажника

1.    Откройте крышку багажника.

2.    Выньте пистоны крепления обивки ба­гажника и снимите обивку.

3.    Выверните винты 2 (рис. 11.14) крепления аварийного замка крышки багажника к пане­ли кузова и, преодолевая сопротивление фиксаторов, снимите замок.

4.    Установите аварийный замок крышки багажника в порядке, обратном снятию.
